Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

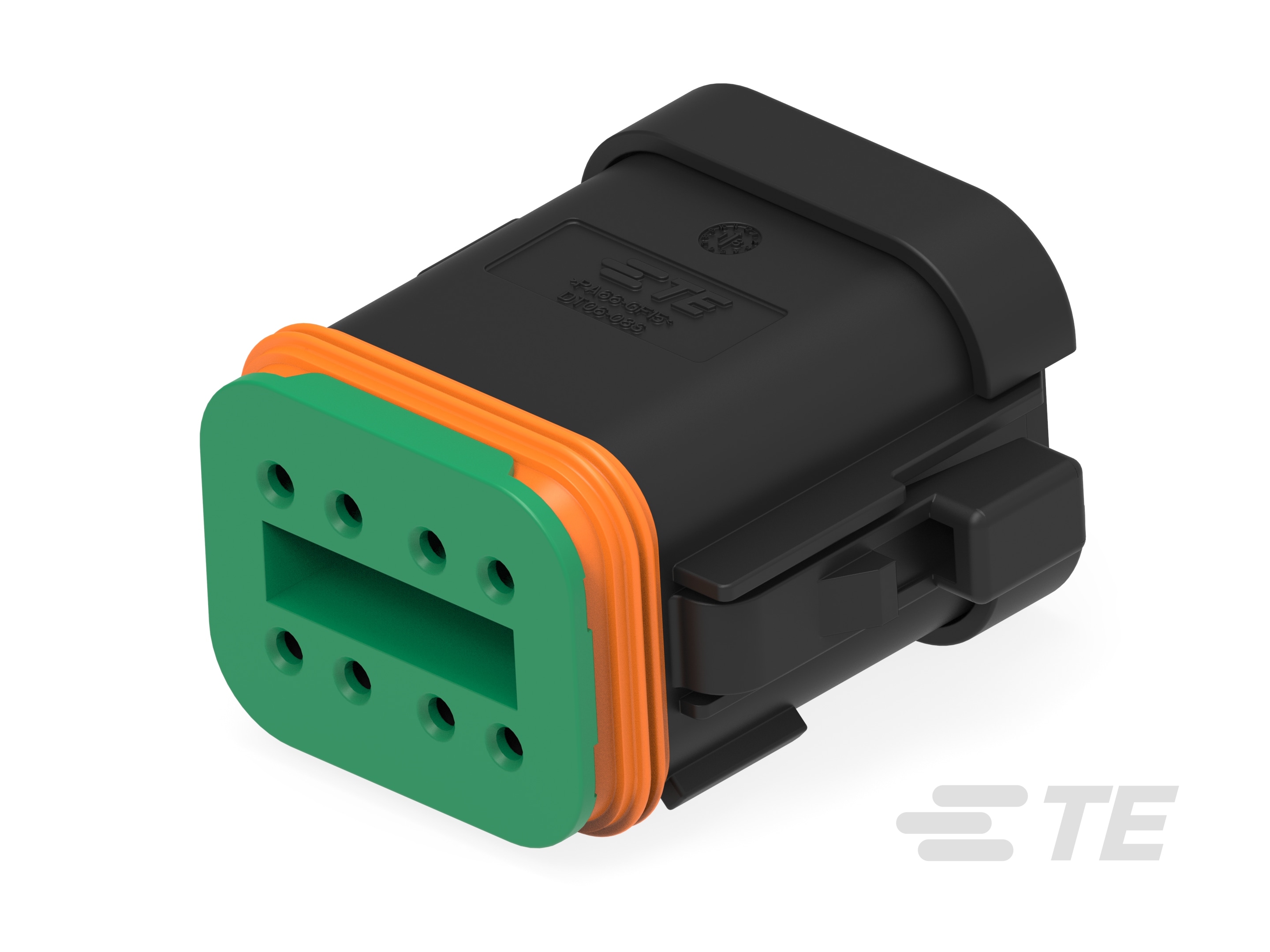

• Forma do conector e invólucro : Retangular

• Selável : Sim

• Conector misto e híbrido : Não

• Recurso de bloqueio primário : Integrado ao alojamento

• Conector e contato terminam para : Fio e cabo

• Tipo de conector e invólucro : Alojamento para terminais fêmeas

• Sistema de conectores : Fio a Fio

• Número de posições : 8

• Posição da Cavidade vazia : 1, 2, 3, 4, 5, 6, 7, 8

• Modificação do conector : Ilhós traseiro sólido, tampa

• Número de linhas : 2

• Tensão de operação (VDC): 250

• Arquitetura de tensão nominal (V): 250

• Tensão de operação (VAC): 250

• Cor do produto primário : Preto

• Ângulo de saída do cabo : 180°

• Código do conector : B

• Tamanho do contato : Tamanho 16

• Diâmetro do pino compatível : 1.59 mm [ .063 in ]

• Tipo de contato : Soquete

• Corrente de contato nominal (máx) (A): 13

• Tipo de alinhamento de compatibilidade : Chaveado

• Alinhamento de compatibilidade : Com

• Tipo de montagem do conector : Montagem de cabos (suspensão livre)

• Garantia da posição do terminal : Sim

• Alívio de tensão : Adicionar por acessório

• Inclinação da linha central : 4.44 mm [ .175 in ]

• Material do invólucro : PA GF

• Altura do conector : 37.21 mm [ 1.465 in ]

• Espaçamento entre linhas : 9.12 mm [ .359 in ]

• Largura do produto : 22.15 mm [ .872 in ]

• Comprimento do produto : 33.71 mm [ 1.327 in ]

• Intervalo amplo de temperatura de operação : -55 – 125 °C [ -67 – 257 °F ]

• Temperatura de operação (máx) : 125 °C [ 257 °F ]

• Aplicação do circuito : Energia

• Grau de proteção : IP68, IP6K9K

• Compat�vel com produtos do padr�o/ag�ncia : SAE J2030

• Classificação de inflamabilidade UL : Teste de chama de 12mm por UL-94 padrão

• Método de embalagem : Caixa

• Quantidade de embalagem : 500
