SRK13-MDA-32A-001

Ativo

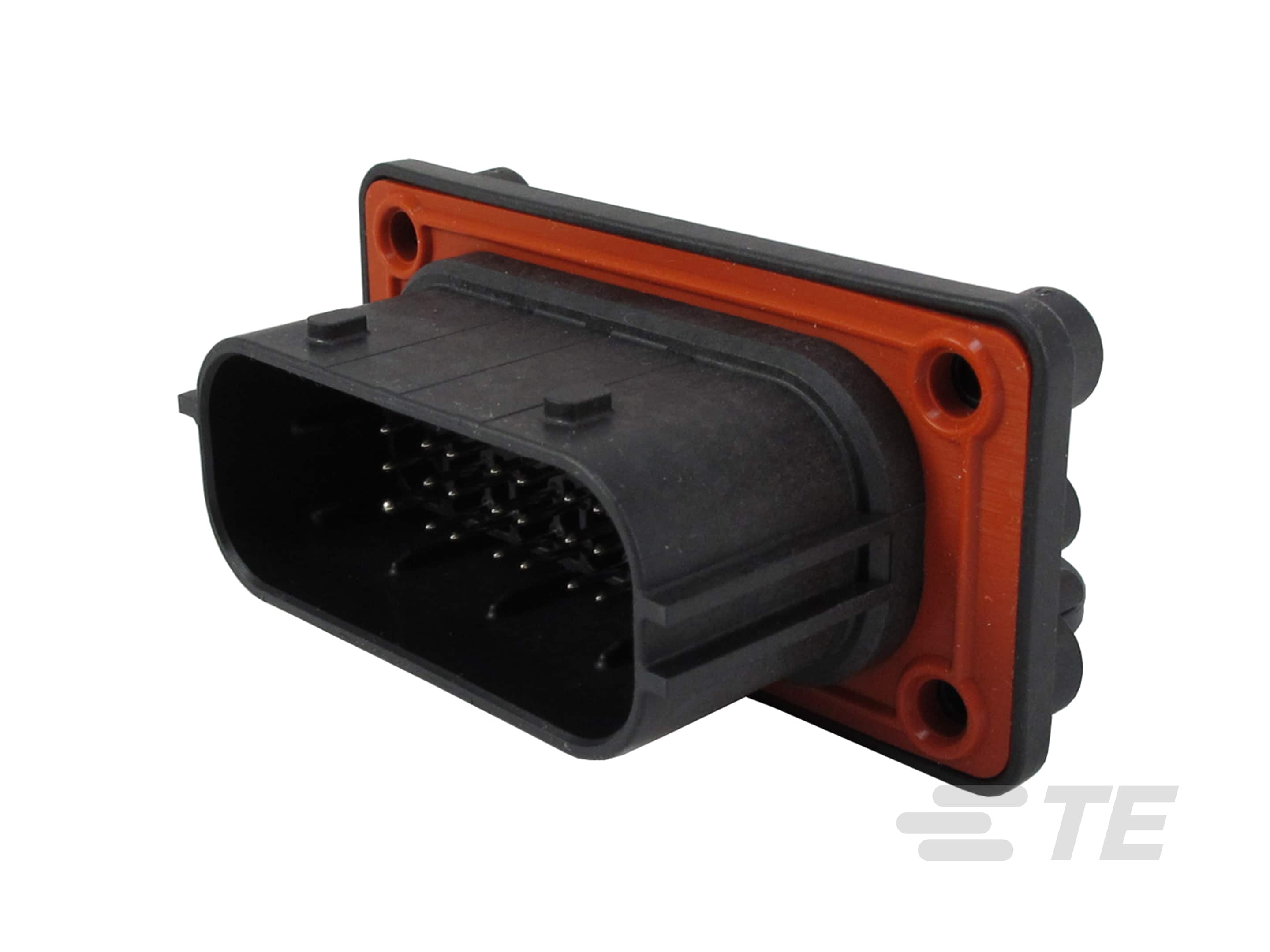

PCB Mount Header, Right Angle, Wire-to-Board, 32 Position, 3.4 mm / 5.8 mm / 6.1 mm [.118 in / .134 in / .228 in] Centerline, Fully Shrouded, STRIKE

SRK13-MDA-32A-001

Ativo

PCB Mount Header, Right Angle, Wire-to-Board, 32 Position, 3.4 mm / 5.8 mm / 6.1 mm [.118 in / .134 in / .228 in] Centerline, Fully Shrouded, STRIKE

- DEUTSCH
- STRIKE

Número interno da TE: SRK13-MDA-32A-001
Descrição interna da TE: HDR, 32P, BLK, RA, SN/NI/CU, A
Número de codinome: 5-1899842-7
Todos DEUTSCH Strike Headers (10)

Método de embalagem : Caixa
Intervalo amplo de temperatura de operação : -55 – 125 °C [ -67 – 257 °F ]
Cor do produto primário : Preto
Tipo de retenção de montagem de PCB : Parafuso de montagem

Ver todas as características

Mais Menos

Peças e ferramentas compatíveis

Documentos

Desenho do produto

RECP ASM ENG_CD_SRK13-MDX-32A-001_-.pdf Inglês

Arquivos CAD

Baixar modelo ECAD
Baixe o Library Loader gratuitamente para converter esse arquivo para sua ferramenta ECAD. Mais informações sobre o modelo ECAD.
3D PDF 3D_CVM_CVM_SRK13-MDA-32A-001_99_c-srk13-mda-32a-001-99-3d.pdf 3D
Modelo de visualização do cliente ENG_CVM_CVM_SRK13-MDA-32A-001_99_c-srk13-mda-32a-001-99.2d_dxf.zip Inglês
ENG_CVM_CVM_SRK13-MDA-32A-001_99_c-srk13-mda-32a-001-99.3d_igs.zip Inglês
ENG_CVM_CVM_SRK13-MDA-32A-001_99_c-srk13-mda-32a-001-99.3d_stp.zip Inglês

Fichas de dados e páginas de catálogo

TERMINALS AND CONNECTORS ENG_CS_TS_ICT_T_C_CAT_A.pdf Inglês
CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf Inglês

Especificações do Produto

Especificações da aplicação ENG_SS_114-151000_P.pdf Inglês
Especificações do Produto ENG_SS_108-151023_A.pdf Inglês

Notificação de Alteração de Produtos

Ver Notificação de Alteração de Produtos Para acessar notificações de alteração de produtos, é necessário fazer login

Características

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

Características do tipo do produto

Cabeçalho misto e híbrido : Sim
Forma do conector e invólucro : Retangular
Tipo de cabeçote : Totalmente protegido
Selável : Sim
Conector e contato terminam para : Fio e cabo
Tipo de montagem do conector PCB : Cabeçalho de suporte PCB
Sistema de conectores : Fio a placa

Recursos de configuração

Número de posições : 32
Orientação de montagem do PCB : Ângulo reto
Número de posições de sinal : 32
Número de linhas : 4
Número de Seções : 1

Características elétricas

Tensão nominal (máx) (VAC): 250
Tensão nominal (máx) (VDC): 250
Tensão de operação (VDC): 250
Arquitetura de tensão nominal (V): 12, 24
Tensão de operação (VAC): 250

Características do corpo

Cor do produto primário : Preto
Código do conector : A

Recursos de contato

Tamanho do contato : Tamanho 20, Tamanho 16
Diâmetro do pino compatível (mm): 1.02, 1.59
Diâmetro do pino compatível (in): .04, .063
Material de revestimento da área compatível de contato : Estanho
Tipo de contato : Pino
Corrente de contato nominal (máx) (A): 7.5, 13

Acessório mecânico

Tipo de retenção de montagem de PCB : Parafuso de montagem
Característica do painel de montagem : Com
Orifícios de montagem : Com
Retenção de compatibilidade : Com
Tipo de retenção de compatibilidade : Interface de bloqueio
Retenção de montagem de PCB : Com
Tipo de alinhamento de compatibilidade : Chaveado
Alinhamento de compatibilidade : Com
Tipo de montagem do conector : Montagem em painel
Alinhamento da montagem do PCB : Com

Características da habitação

Inclinação da linha central (mm): 3, 3.4, 5.8, 6.1
Inclinação da linha central (in): .118, .134, .228, .24

Dimensões

Comprimento do conector : 53.59 mm [ 2.11 in ]
Altura do perfil do PCB : 34.7 mm [ 1.366 in ]
Espessura do PCB (recomendada) : .78 – 3.18 mm [ .031 – .125 in ]
Largura do conector : 82.04 mm [ 3.23 in ]

Condições de uso

Intervalo amplo de temperatura de operação : -55 – 125 °C [ -67 – 257 °F ]
Temperatura de operação (máx) : 125 °C [ 257 °F ]

Operação/Aplicação

Blindado : Não
Aplicação do circuito : Alimentação e Sinal

Normas da indústria

Classificação IP : Not Tested
Classificação de inflamabilidade UL : Não testado

Características da embalagem

Método de embalagem : Caixa
Quantidade de embalagem : 48
