Junta alinhada: mangas de novo revestimento contráteis a frio, 15-35 kV
- RAYCHEM
- RAYCHEM CSJ-SR
Características do Produto
-
Disponibilidade de produtos de gaxetas e emenda: Américas
-
Instrução de instalação: Inglês
-
Tecnologia de gaxetas e emenda: Aplicado a frio, Redução a frio
-
Classe de tensão de gaxetas e Emenda(kV): ≤ 35
-
Tipo de aplicação de gaxeta e emenda: Em linha
Visão geral
O corpo de borracha de silicone apresenta alta rigidez dielétrica, alta resistência ao desgaste, baixa tensão e excelente recuperação em baixa temperatura. O controle de estresse elétrico integrado é reforçado por cones de estresse moldados de fábrica e uma gaiola Faraday. Não são necessários mástiques de alívio de tensão de preenchimento de vazios.
Nosso sistema de junta alinhada contrátil a frio CSJ-SR permite que os neutros de um cabo passem sob o EPDM protetor para uma conexão de ponto único, garantindo que a ampacidade total dos neutros seja mantida. A junta aceita conectores mecânicos e de compressão. Quando conectores de parafuso torquimétrico são utilizados, um sistema totalmente sem crimpagem é formado.
Nossas juntas alinhadas contráteis a frio atendem aos requisitos de IEEE-404 para 15 kV a 35 kV. Cada corpo de emenda de silicone é testado de fábrica para incluir a resistência CA e a descarga parcial de acordo com os testes de produção IEEE-404.
Principais Características
- O novo revestimento separado permite que os neutros passem sobre as emendas e sejam protegidos por um revestimento EPDM resistente
- O suporte espiral ergonomicamente projetado permite uma instalação sem esforço com baixas forças de liberação
- O comprimento total do corpo da emenda no suporte é de 48,25 cm (19 pol), o que garante um design compacto
- Corpo da junta de borracha de silicone pré-expandido e de peça única com alta capacidade de expansão mecânica que permite uma série de aplicações
Emendas contráteis a frio em linha
Melhoria na conectividade da rede

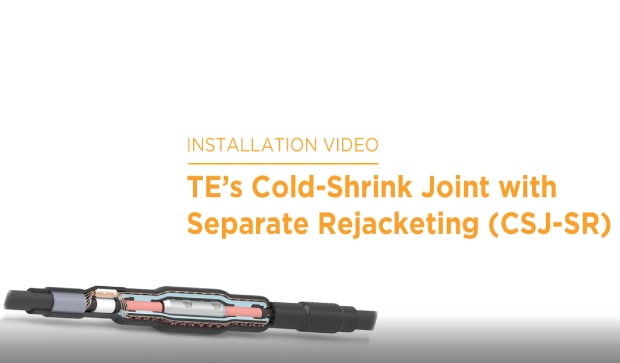

Assista ao vídeo de instalação da emenda contrátil a frio CSJ-SR da TE com manga de novo revestimento separada para 15 kV a 35 kV.
Nossas Juntas e Emendas Raychem
-
Descubra todas as nossas juntas e emendas
Grupo da Família de Produtos
Perguntas frequentes
Perguntas Frequentes
Pergunta: As emendas contráteis a frio fazem parte do cronograma de treinamento de instalação da TE?
Resposta: Sim, nossas emendas contráteis a frio fazem parte do programa de treinamento. Podemos oferecer diferentes opções de treinamento de instalação, dependendo de suas necessidades. Elas vão desde demonstrações de produtos no local até cursos de treinamento completamente estruturados em uma de nossas instalações de treinamento globais. Saiba mais em TE.com/trainingcenter.
Pergunta: As juntas contráteis a frio Raychem da TE podem ser instaladas em bueiros e em bandejas de cabos?
Resposta: Sim, nossas emendas contráteis a frio podem ser instaladas em diferentes ambientes, devido ao design versátil e compacto.
Pergunta: As emendas CSJ-SR da TE podem ser fornecidas com os conectores incluídos?
Resposta: Sim, as emendas Raychem da série CSJ-SR são oferecidas com conexões de parafuso torquimétrico incluídas no kit, se você desejar.
Pergunta: As juntas alinhadas contráteis a frio da TE podem ser instaladas com compressão e conectores de parafuso torquimétrico?
Resposta: Sim, nossas emendas contráteis a frio Raychem podem ser instaladas com conectores de compressão ou de parafuso torquimétrico. Você só precisa seguir as instruções de instalação adequadas.
Características
Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.
Características do tipo do produto
-
Sistema de Material Silicone
-
Ressalto mecânico incluído (blindagem) Não
-
Revestimento de adesivo Não
-
Tecnologia de gaxetas e emenda Aplicado a frio, Redução a frio
-
Tipo de produtos de gaxetas e emenda Gaxeta em linha de tensão média
-
Isolamento Borracha de Silicone
-
Estilo da blindagem do cabo Fita, FS, Neutro Concêntrico
-
Conectores mecânicos incluídos Não
-
Família de produtos CSJ-SR
-
Compressão do ressalto inclusa (condutor) Não
-
Ressalto mecânico incluído (condutor) Não
-
Selo de cabo Mástique
-
Design de componentes Redução a frio
-
Estilo de revestimento Pintura
-
Vida útil 2 anos
-
Tipo de conector Mecânico
-
Compressão do ressalto inclusa (blindagem) Não
Recursos de configuração
-
Número de Núcleos 1
Características elétricas
-
Classe de tensão de gaxetas e Emenda (kV) ≤ 35
Características do corpo
-
Maleabilidade Semiflexível
-
Cor Preto
-
Orientação de partição Horizontal/Vertical
-
Isolamento externo Tubo
Dimensões
-
Diâmetro da aplicação (Max) 37.8 mm [ 1.49 in ]
-
Diâmetro da aplicação (Mín) 26.2 mm [ 1.03 in ]
-
Comprimento (Instalado) 838 mm [ 33 in ]
-
Faixa de seção transversal (AWG/kcmil) 1/0 – 350
-
Diâmetro do isolamento de emenda e gaxetas 26.2 – 37.8 mm [ 1.03 – 1.49 in ]
-
Diâmetro do condutor de emenda e gaxetas 12.03 – 20.32 mm [ .474 – .8 in ]
-
Diâmetro externo da bainha 52.07 mm [ 2.05 in ]
Operação/Aplicação
-
Tipo de aplicação de gaxeta e emenda Em linha
Normas da indústria
-
Especificação de design IEEE 404
Disponibilidade do produto
-
Disponibilidade de produtos de gaxetas e emenda Américas
-
Quantidade mínima para pedidos 1
Características da embalagem
-
Pacote Padrão 1
-
Unidade de Embalagem Mínima 1
-
Método de embalagem Caixa de papelão
-
Quantidade de embalagem 1
Outro
-
Uso do produto Cabos de Alimentação
-
Instrução de instalação Inglês
Número de referência
-
Número interno da TE CAT-CSJ-SR
