Acelerômetro compatível SAE J211/J2570
- MEAS
- MEAS 64
Características do Produto
-
Tipo de acelerômetro : MEMS de CC
-
Tipo de produto de sensor de vibração : Acelerômetro MEMS
-
Número de eixos de detecção : Uniaxial
-
Resposta de frequência (Hz): 0-2800, 0-1900, 0-1400 a 0-7000, 0-1500, 0-2000
-
Tensão de saída em escala completa (VDC): ±.1

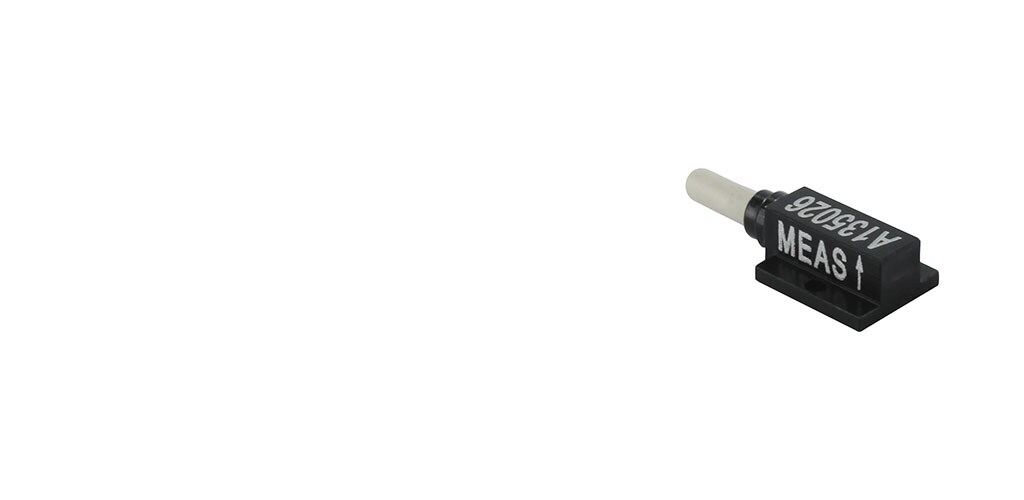

O acelerômetro modelo 64B se baseia em um elemento de detecção MEMS piezorresistivo avançado que oferece alcance dinâmico e estabilidade excepcionais.
Esse sensor de acelerômetro conta com uma configuração completa de saída de ponte com uma faixa de temperatura de 0 a +50 ºC. Uma pequena quantidade de amortecimento a gás interno proporciona excelente capacidade de sobrevivência a choques e uma amplitude plana e resposta de fase de até 7 kHz. O Modelo 64B está em conformidade com os padrões SAE J211 para instrumentação de manequim antropomórfico.
Vantagens
- Acelerômetro de Resposta CC
- Cabo de Baixo Ruído Durável
- Ambientalmente Vedado
- Em conformidade com SAE J2570
- Sensor MEMS Piezorresistivo
- De ±50g a ±6.000 g
- Excitação de 2 a 10 VCC
- Faixa de temperatura de 0 °C a 50 °C
- Opção de Sensibilidade Transversal de 1%
- Deslocamento zero <±25 mV
Aplicações
- Teste de Colisão de Segurança: Automóvel, Caminhão, Veículos Recreativos
- Testes de Impacto
Outros sensores de segurança automática
Perguntas Frequentes
O que é um acelerômetro?
Os acelerômetros medem a aceleração ou a vibração de um dispositivo ou um sistema. Fisicamente, o acelerômetro pode ser simplesmente considerado um peso sobre uma mola conectada a uma estrutura. Quando a estrutura for movida, a massa permanecerá em repouso até a mola, ao ser esticada, ser capaz de exercer energia suficiente sobre a massa para fazê-la se mover.
Qual é a diferença entre acelerômetros piezoelétricos (PE), piezorresistivos (PR) e de capacitância variável (VC – Variable Capacitance)?
A palavra "piezo" vem da palavra grega "piezein", que significa pressionar ou apertar. Nesse caso, ela se refere a uma característica básica do material; quando pressionados ou submetidos a forças, os materiais piezoelétricos (PE) desenvolvem uma carga elétrica, e os materiais piezorresistivos (PR) apresentam uma mudança na resistência. Basicamente, os sensores de capacitância variável são acelerômetros que derivam a medição de aceleração com base em uma mudança na capacitância de uma massa sísmica movendo-se entre duas placas de capacitores em paralelo. Esses são os princípios de operação da maioria dos acelerômetros em uso atualmente.
A que se refere o termo "amortecimento" em acelerômetros piezorresistivos?
Ao deixar uma folga mínima entre duas placas móveis grandes, o ar se desloca, e esse deslocamento diminui o movimento da massa, amortecendo, assim, o movimento. Se a folga não for bem controlada, o acelerômetro piezorresistivo poderá ser totalmente sub ou superamortecido. O problema do superamortecimento é a perda de largura de banda útil do sensor. Para dispositivos subamortecidos, o acelerômetro está mais propenso à distorção do sinal e à ruptura quando estimulado próximo do pico da resposta. Por exemplo, um dispositivo com um Q 10 indicará um ganho de 10 vezes na ressonância, e uma entrada de aceleração de 1g estimulará a massa sísmica a 10g.
Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.
Características do tipo do produto
-
Encapsulamento do sensor Plug & Play
-
Tipo de acelerômetro MEMS de CC
-
Tipo de produto de sensor de vibração Acelerômetro MEMS
Outro
-
Não linearidade (FSO) (%) ±1
-
Faixa de aceleração (±) (g) 200, 2000, 100, 500, 6000
-
Sensibilidade (mV/g) .14, .3, .6, .04, 1.4, .1
-
Conformidade com RoHS da UE Conforme
-
Conformidade com ELV da UE Conforme
Operação/Aplicação
-
Tipo de saída CC
Características elétricas
-
Tensão de Excitação (VDC) 2 – 10, 10
-
Saída de aceleração zero (mV) ±25
-
Tensão de saída em escala completa (VDC) ±.1
Condições de uso
-
Intervalo amplo de temperatura de operação -40 – 121 °C [ -40 – 250 °F ]
Características do corpo
-
Material do produto primário Alumínio anodizado
-
Peso do Produto 1 g [ .035 oz ]
-
Número de eixos de detecção Uniaxial
Recursos de configuração
-
Conexão Elétrica Cabo integral
Normas da indústria
-
Classificação IP IP66
Características do sinal
-
Resposta de frequência (Hz) 0-2800, 0-1900, 0-1400 a 0-7000, 0-1500, 0-2000
Acessório mecânico
-
Sensor Mount Type Screw Mount
Número de referência
-
Número interno da TE CAT-PPA0015
