ACELERÔMETRO DE IMPACTO DE PEDESTRES
- MEAS

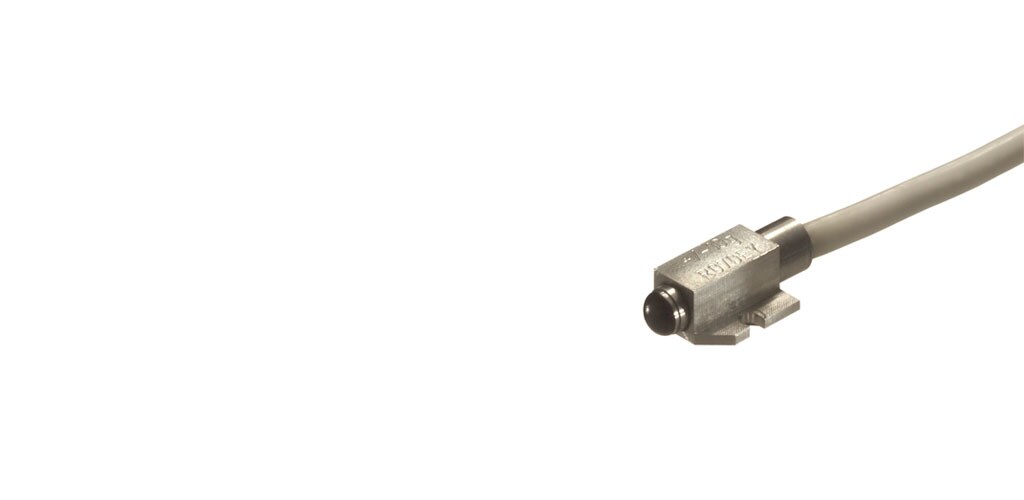

O sensor de teste de impacto em pedestres Modelo EGAS-S398C NCAP é um acelerômetro com amortecimento de fluido crítico projetado especificamente para teste de impacto em pedestres ATD e de formato da cabeça.
Características do Produto
-
Tipo de acelerômetro : MEMS de CC
-
Tipo de produto de sensor de vibração : Acelerômetro MEMS
-
Número de eixos de detecção : Uniaxial
-
Sensor Mount Type : Screw Mount
-
Faixa de aceleração (±) (g): 100, 2000, 500, 250, 50, 1000
Visão geral
O sensor de teste de impacto em pedestres NCAP é um acelerômetro com amortecimento de fluido crítico projetado especificamente para teste de impacto em pedestres ATD e de formato da cabeça.
O acelerômetro foi certificado pelo Euro NCAP para aplicações de teste de impacto fictício e de forma de cabeça e está disponível em faixas de ±50g a ±2000g. Possui extensômetros semicondutores de silício em uma configuração de meia ponte com uma impedância nominal de 1500Ω. O design também incorpora paradas mecânicas integrais para proteção de alto nível. O acelerômetro modelo EGAS-S398C tem compensação de temperatura para desempenho de baixa deriva. O circuito de compensação térmica é instalado em um módulo de cabo em linha.
Vantagens
- Padrão < ZMO de 10mV
- Linearidade <1%
- Sensibilidade transversal <1%
- Excitação 2 a 10 Vcc
- Taxa de Amortecimento Crítico de 0,7
- Cabo flexível, de baixo ruído
Aplicações
- Teste de impacto de pedestres
- Teste de forma da cabeça ATD
- Teste de impacto e de choque
- Teste de queda transitória
- Teste de impacto do capacete
Outros sensores de segurança automática
Características
Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.
Características do tipo do produto
-
Encapsulamento do sensor Plug & Play
-
Tipo de acelerômetro MEMS de CC
-
Tipo de produto de sensor de vibração Acelerômetro MEMS
Características do corpo
-
Material do produto primário Alumínio anodizado
-
Peso do Produto 3.6 g [ .126 oz ]
-
Número de eixos de detecção Uniaxial
Outro
-
Não linearidade (FSO) (%) ±.1
-
Faixa de aceleração (±) (g) 100, 2000, 500, 250, 50, 1000
-
Sensibilidade (mV/g) .28, .035, 1.4, .7, .14, .07
-
Conformidade com RoHS da UE Não conforme
Condições de uso
-
Intervalo amplo de temperatura de operação -20 – 80 °C [ -4 – 176 °F ]
Características elétricas
-
Saída de aceleração zero (mV) ±10
-
Tensão de Excitação (VDC) 2 – 10
Recursos de configuração
-
Conexão Elétrica Cabo integral
Operação/Aplicação
-
Tipo de saída CC
Acessório mecânico
-
Sensor Mount Type Screw Mount
Número de referência
-
Número interno da TE CAT-PPA0122
