Ve los productos a continuación para obtener precios detallados

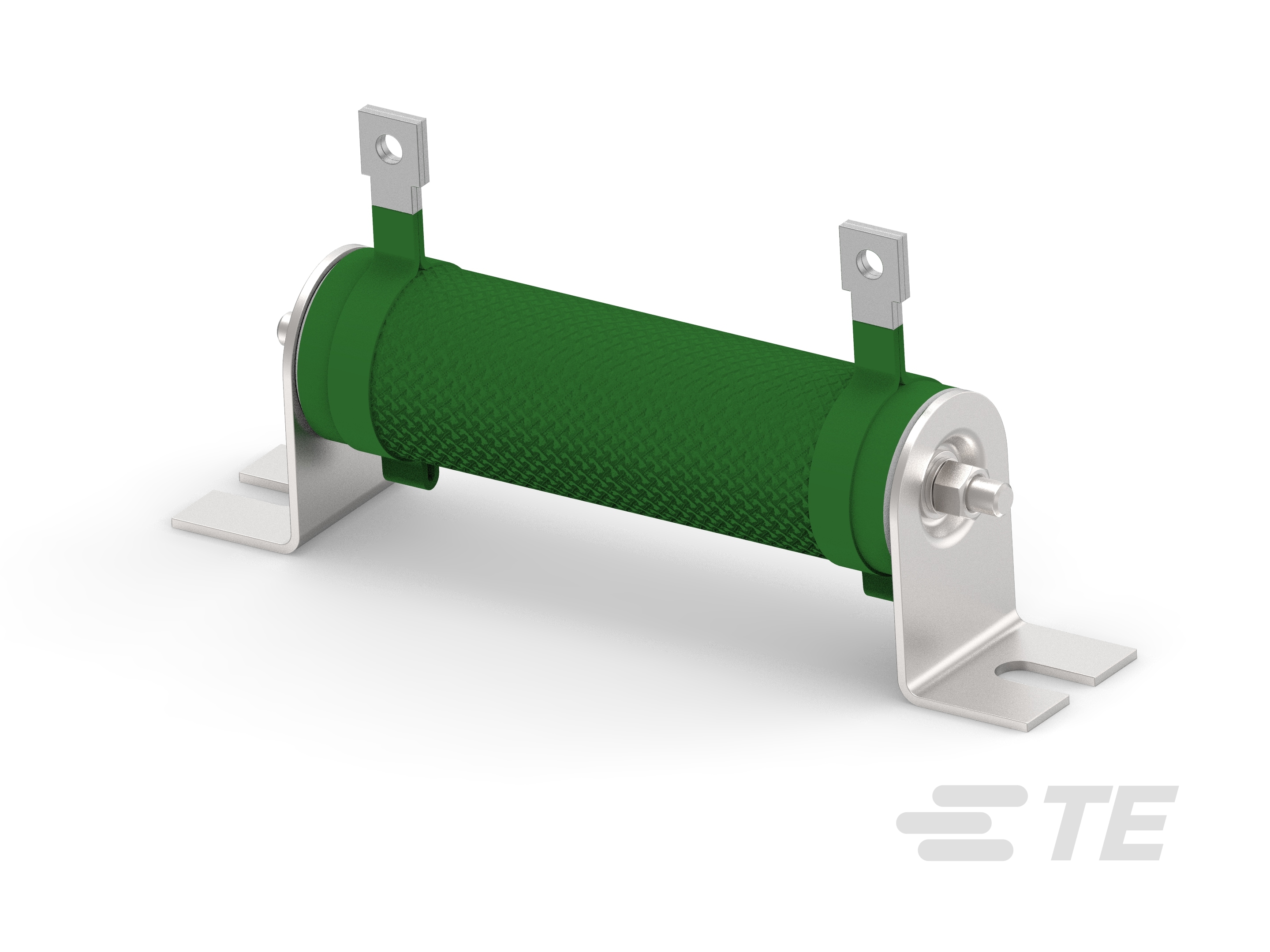

Resistencia bobinada: mineral, 2.5 Kw

CGS TE

Resistores de alambre bobinado de alta potencia con núcleo de cerámica tubular e ignífugo, resistencia de hasta 0.10 Ohm y capaces de disipar hasta 2.5 kW.

Más Menos

Galería de imágenes |
Ficha técnica|

Características del producto

Tipo de resistencia : Resistencia de potencia
Clase de resistencia : 1kΩ – 1MΩ, Hasta 1 kΩ
Valor de resistencia (Ω): 220, 600, 390, 2.2, 10, 18, 120, 820, 680, 300, 47, 1.8K, 68, 1.5K, 330, 4.7, 1.2, 22, .15, 180, 1K, 1, 15, 33, 30, 470, 560, 1.8, 3.3, 39, 82, 100, 8.2, 150, 270, 12, 5.6, 56, 1.2K, 2.7, 3.9, 1.5, 6.8, 27
Potencia nominal (W): 120, 2500, 400, 1500, 600, 750, 200, 1000, 100, 2000, 500, 150, 1200, 80, 300, 60, 50
Tipo de elemento : Alambre enrollado

Disponible en

Producto	Núm. de pieza de TE	Documentos	Clase de resistencia	Valor de resistencia	Potencia nominal	Altura de producto	Longitud del producto	Ancho de producto	Conformidad con la directiva RoHS de la UE	En conformidad con las normas VFU de la UE
TE 1000W 10R 5% Bracket	1-1879453-3	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	10 Ω	1000 W	119 mm	350 mm	60 mm	Conforme	Conforme
TE 600W 3R3 5% Bracket	1879451-7	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	3.3 Ω	600 W	81 mm	389 mm	40 mm	Conforme	Conforme con exenciones
TE 200W 270R 5% Bracket	3-1879447-0	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	270 Ω	200 W	81 mm	239 mm	40 mm	Conforme	Conforme
TE 2000W 470R 5% Bracket	3-1879456-3	3D PDF	Hasta 1 kΩ	470 Ω	2000 W	119 mm	560 mm	60 mm	Conforme	Conforme
TE 50W 1K8 5% Bracket	4-1879441-0	Ilustraci\u00F3n del producto	1kΩ – 1MΩ	1.8K Ω	50 W	61 mm	146 mm	28 mm	Conforme con exenciones	Conforme con exenciones
TE 1000W 18R 5% Bracket	1-1879453-6	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	18 Ω	1000 W	119 mm	350 mm	60 mm	Conforme	Conforme
TE 2500W 6R8 5% Bracket	1-1879457-1	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	6.8 Ω	2500 W	119 mm	650 mm	60 mm	Conforme	Conforme
TE 1200W 47R 5% Bracket	2-1879454-1	Ilustraci\u00F3n del producto	Hasta 1 kΩ	47 Ω	1200 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 2500W 100R 5% Bracket	2-1879457-5	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	100 Ω	2500 W	119 mm	650 mm	60 mm	Conforme	Conforme
TE 400W 3R9 5% Bracket	1879449-8	3D PDF	Hasta 1 kΩ	3.9 Ω	400 W	81 mm	326 mm	40 mm	Conforme	Conforme
TE 1500W 1R5 5% Bracket	1879455-3	3D PDF	Hasta 1 kΩ	1.5 Ω	1500 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 2500W 2R7 5% Bracket	1879457-6	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	2.7 Ω	2500 W	119 mm	650 mm	60 mm	Conforme	Conforme
TE 300W 1K5 5% Bracket	3-1879448-9	Ilustraci\u00F3n del producto 3D PDF	1kΩ – 1MΩ	1.5K Ω	300 W	81 mm	326 mm	40 mm	Conforme con exenciones	Conforme con exenciones
TE 1500W 470R 5% Bracket	3-1879455-3	3D PDF	Hasta 1 kΩ	470 Ω	1500 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 300W 10R 5% Bracket	1-1879448-3	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	10 Ω	300 W	81 mm	326 mm	40 mm	Conforme	Conforme con exenciones
TE 300W 18R 5% Bracket	1-1879448-6	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	18 Ω	300 W	81 mm	326 mm	40 mm	Conforme con exenciones	Conforme con exenciones
TE 1000W 33R 5% Bracket	1-1879453-9	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	33 Ω	1000 W	119 mm	350 mm	60 mm	Conforme	Conforme
TE 2500W 12R 5% Bracket	1-1879457-4	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	12 Ω	2500 W	119 mm	650 mm	60 mm	Conforme	Conforme
TE 300W 1R5 5% Bracket	1879448-3	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	1.5 Ω	300 W	81 mm	326 mm	40 mm	Conforme	Conforme con exenciones
TE 600W 1R0 5% Bracket	1879451-1	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	1 Ω	600 W	81 mm	389 mm	40 mm	Conforme	Conforme con exenciones
TE 500W 220R 5% Bracket	2-1879450-9	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	220 Ω	500 W	101 mm	360 mm	50 mm	Conforme	Conforme
TE 400W 270R 5% Bracket	3-1879449-0	3D PDF	Hasta 1 kΩ	270 Ω	400 W	81 mm	326 mm	40 mm	Conforme	Conforme
TE 500W 820R 5% Bracket	3-1879450-6	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	820 Ω	500 W	101 mm	360 mm	50 mm	Conforme	Conforme
TE 1500W 560R 5% Bracket	3-1879455-4	3D PDF	Hasta 1 kΩ	560 Ω	1500 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 2000W 1K5 5% Bracket	3-1879456-9	3D PDF	1kΩ – 1MΩ	1.5K Ω	2000 W	119 mm	560 mm	60 mm	Conforme	Conforme
TE 1500W 22R 5% Bracket	1-1879455-7	3D PDF	Hasta 1 kΩ	22 Ω	1500 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 500W 1R0 5% Bracket	1879450-1	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	1 Ω	500 W	101 mm	360 mm	50 mm	Conforme	Conforme
TE 100W 680R 5% Bracket	3-1879444-5	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	680 Ω	100 W	61 mm	226 mm	28 mm	Conforme	Conforme
TE 600W 27R 5% Bracket	1-1879451-8	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	27 Ω	600 W	81 mm	389 mm	40 mm	Conforme	Conforme con exenciones
TE 150W 390R 5% Bracket	3-1879446-2	Ilustraci\u00F3n del producto	Hasta 1 kΩ	390 Ω	150 W	81 mm	239 mm	40 mm	Conforme	Conforme
TE 2500W 18R 5% Bracket	1-1879457-6	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	18 Ω	2500 W	119 mm	650 mm	60 mm	Conforme	Conforme
TE 200W 470R 5% Bracket	3-1879447-3	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	470 Ω	200 W	81 mm	239 mm	40 mm	Conforme	Conforme
TE 1200W 470R 5% Bracket	3-1879454-3	Ilustraci\u00F3n del producto	Hasta 1 kΩ	470 Ω	1200 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 1500W 220R 5% Bracket	2-1879455-9	3D PDF	Hasta 1 kΩ	220 Ω	1500 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 1000W 330R 5% Bracket	3-1879453-1	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	330 Ω	1000 W	119 mm	350 mm	60 mm	Conforme	Conforme
TE 50W 12R 5% Bracket	1-1879441-4	Ilustraci\u00F3n del producto	Hasta 1 kΩ	12 Ω	50 W	61 mm	146 mm	28 mm	Conforme con exenciones	Conforme con exenciones
TE 60W 15R 5% Bracket	1-1879442-5	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	15 Ω	60 W	61 mm	146 mm	28 mm	Conforme	Conforme
TE 1000W 4R7 5% Bracket	1879453-9	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	4.7 Ω	1000 W	119 mm	350 mm	60 mm	Conforme	Conforme
TE 2000W 1R5 5% Bracket	1879456-3	3D PDF	Hasta 1 kΩ	1.5 Ω	2000 W	119 mm	560 mm	60 mm	Conforme	Conforme
TE 1000W 47R 5% Bracket	2-1879453-1	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	47 Ω	1000 W	119 mm	350 mm	60 mm	Conforme	Conforme
TE 1500W 270R 5% Bracket	3-1879455-0	3D PDF	Hasta 1 kΩ	270 Ω	1500 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 750W 8R2 5% Bracket	1-1879452-2	3D PDF	Hasta 1 kΩ	8.2 Ω	750 W	101 mm	360 mm	50 mm	Conforme	Conforme
TE 2000W 33R 5% Bracket	1-1879456-9	3D PDF	Hasta 1 kΩ	33 Ω	2000 W	119 mm	560 mm	60 mm	Conforme	Conforme
TE 1200W 4R7 5% Bracket	1879454-9	Ilustraci\u00F3n del producto	Hasta 1 kΩ	4.7 Ω	1200 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 1000W 150R 5% Bracket	2-1879453-7	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	150 Ω	1000 W	119 mm	350 mm	60 mm	Conforme	Conforme
TE 1200W 100R 5% Bracket	2-1879454-5	Ilustraci\u00F3n del producto	Hasta 1 kΩ	100 Ω	1200 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 120W 12R 5% Bracket	1-1879445-4	Ilustraci\u00F3n del producto	Hasta 1 kΩ	12 Ω	120 W	61 mm	226 mm	28 mm	Conforme	Conforme
TE 2000W 47R 5% Bracket	2-1879456-1	3D PDF	Hasta 1 kΩ	47 Ω	2000 W	119 mm	560 mm	60 mm	Conforme	Conforme
TE 300W 390R 5% Bracket	3-1879448-2	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	390 Ω	300 W	81 mm	326 mm	40 mm	Conforme con exenciones	Conforme con exenciones
TE 300W 6R8 5% Bracket	1-1879448-1	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	6.8 Ω	300 W	81 mm	326 mm	40 mm	Conforme con exenciones	Conforme con exenciones
TE 1000W 1K0 5% Bracket	3-1879453-7	Ilustraci\u00F3n del producto 3D PDF	1kΩ – 1MΩ	1K Ω	1000 W	119 mm	350 mm	60 mm	Conforme	Conforme
TE 1000W 8R2 5% Bracket	1-1879453-2	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	8.2 Ω	1000 W	119 mm	350 mm	60 mm	Conforme	Conforme
TE 1500W 33R 5% Bracket	1-1879455-9	3D PDF	Hasta 1 kΩ	33 Ω	1500 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 100W 1R2 5% Bracket	1879444-2	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	1.2 Ω	100 W	61 mm	226 mm	28 mm	Conforme	Conforme
TE 1000W 2R7 5% Bracket	1879453-6	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	2.7 Ω	1000 W	119 mm	350 mm	60 mm	Conforme	Conforme
TE 1500W 2R7 5% Bracket	1879455-6	3D PDF	Hasta 1 kΩ	2.7 Ω	1500 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 2000W 3R3 5% Bracket	1879456-7	3D PDF	Hasta 1 kΩ	3.3 Ω	2000 W	119 mm	560 mm	60 mm	Conforme	Conforme
TE 200W 390R 5% Bracket	3-1879447-2	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	390 Ω	200 W	81 mm	239 mm	40 mm	Conforme	Conforme
TE 2000W 330R 5% Bracket	3-1879456-1	3D PDF	Hasta 1 kΩ	330 Ω	2000 W	119 mm	560 mm	60 mm	Conforme	Conforme
TE 60W 5R6 5% Bracket	1-1879442-0	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	5.6 Ω	60 W	61 mm	146 mm	28 mm	Conforme	Conforme
TE 1000W 12R 5% Bracket	1-1879453-4	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	12 Ω	1000 W	119 mm	350 mm	60 mm	Conforme	Conforme
TE 600W 8R2 5% Bracket	1-1879451-2	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	8.2 Ω	600 W	81 mm	389 mm	40 mm	Conforme	Conforme con exenciones
TE 2000W 68R 5% Bracket	2-1879456-3	3D PDF	Hasta 1 kΩ	68 Ω	2000 W	119 mm	560 mm	60 mm	Conforme	Conforme
TE 1500W 68R 5% Bracket	2-1879455-3	3D PDF	Hasta 1 kΩ	68 Ω	1500 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 1500W 330R 5% Bracket	3-1879455-1	3D PDF	Hasta 1 kΩ	330 Ω	1500 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 500W 560R 5% Bracket	3-1879450-4	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	560 Ω	500 W	101 mm	360 mm	50 mm	Conforme	Conforme
TE 1000W 100R 5% Bracket	2-1879453-5	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	100 Ω	1000 W	119 mm	350 mm	60 mm	Conforme	Conforme
TE 60W 12R 5% Bracket	1-1879442-4	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	12 Ω	60 W	61 mm	146 mm	28 mm	Conforme	Conforme
TE 120W 5R6 5% Bracket	1-1879445-0	Ilustraci\u00F3n del producto	Hasta 1 kΩ	5.6 Ω	120 W	61 mm	226 mm	28 mm	Conforme	Conforme
TE 600W 18R 5% Bracket	1-1879451-6	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	18 Ω	600 W	81 mm	389 mm	40 mm	Conforme	Conforme con exenciones
TE 750W 5R6 5% Bracket	1-1879452-0	3D PDF	Hasta 1 kΩ	5.6 Ω	750 W	101 mm	360 mm	50 mm	Conforme	Conforme
TE 300W 3R3 5% Bracket	1879448-7	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	3.3 Ω	300 W	81 mm	326 mm	40 mm	Conforme con exenciones	Conforme con exenciones
TE 150W 68R 5% Bracket	2-1879446-3	Ilustraci\u00F3n del producto	Hasta 1 kΩ	68 Ω	150 W	81 mm	239 mm	40 mm	Conforme	Conforme
TE 200W 150R 5% Bracket	2-1879447-7	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	150 Ω	200 W	81 mm	239 mm	40 mm	Conforme	Conforme
TE 400W 150R 5% Bracket	2-1879449-7	3D PDF	Hasta 1 kΩ	150 Ω	400 W	81 mm	326 mm	40 mm	Conforme	Conforme
TE 600W 68R 5% Bracket	2-1879451-3	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	68 Ω	600 W	81 mm	389 mm	40 mm	Conforme	Conforme con exenciones
TE 750W 39R 5% Bracket	2-1879452-0	3D PDF	Hasta 1 kΩ	39 Ω	750 W	101 mm	360 mm	50 mm	Conforme	Conforme
TE 100W 560R 5% Bracket	3-1879444-4	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	560 Ω	100 W	61 mm	226 mm	28 mm	Conforme	Conforme
TE 2500W 390R 5% Bracket	3-1879457-2	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	390 Ω	2500 W	119 mm	650 mm	60 mm	Conforme	Conforme
TE 2500W 1K0 5% Bracket	3-1879457-7	Ilustraci\u00F3n del producto 3D PDF	1kΩ – 1MΩ	1K Ω	2500 W	119 mm	650 mm	60 mm	Conforme	Conforme
TE 600W 3R9 5% Bracket	1879451-8	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	3.9 Ω	600 W	81 mm	389 mm	40 mm	Conforme	Conforme con exenciones
TE 1000W 3R3 5% Bracket	1879453-7	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	3.3 Ω	1000 W	119 mm	350 mm	60 mm	Conforme	Conforme
TE 2000W 1R0 5% Bracket	1879456-1	3D PDF	Hasta 1 kΩ	1 Ω	2000 W	119 mm	560 mm	60 mm	Conforme	Conforme
TE 2500W 1R5 5% Bracket	1879457-3	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	1.5 Ω	2500 W	119 mm	650 mm	60 mm	Conforme	Conforme
TE 200W 8R2 5% Bracket	1-1879447-2	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	8.2 Ω	200 W	81 mm	239 mm	40 mm	Conforme	Conforme
TE 1500W 180R 5% Bracket	2-1879455-8	3D PDF	Hasta 1 kΩ	180 Ω	1500 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 400W 18R 5% Bracket	1-1879449-6	3D PDF	Hasta 1 kΩ	18 Ω	400 W	81 mm	326 mm	40 mm	Conforme	Conforme
TE 500W 1R5 5% Bracket	1879450-3	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	1.5 Ω	500 W	101 mm	360 mm	50 mm	Conforme	Conforme
TE 200W 1K0 5% Bracket	3-1879447-7	Ilustraci\u00F3n del producto 3D PDF	1kΩ – 1MΩ	1K Ω	200 W	81 mm	239 mm	40 mm	Conforme	Conforme
TE 1500W 1R2 5% Bracket	1879455-2	3D PDF	Hasta 1 kΩ	1.2 Ω	1500 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 300W 330R 5% Bracket	3-1879448-1	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	330 Ω	300 W	81 mm	326 mm	40 mm	Conforme con exenciones	Conforme con exenciones
TE 500W 27R 5% Bracket	1-1879450-8	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	27 Ω	500 W	101 mm	360 mm	50 mm	Conforme	Conforme
TE 1200W 8R2 5% Bracket	1-1879454-2	Ilustraci\u00F3n del producto	Hasta 1 kΩ	8.2 Ω	1200 W	119 mm	465 mm	60 mm	Conforme	Conforme
TE 2000W 22R 5% Bracket	1-1879456-7	3D PDF	Hasta 1 kΩ	22 Ω	2000 W	119 mm	560 mm	60 mm	Conforme	Conforme
TE 400W 4R7 5% Bracket	1879449-9	3D PDF	Hasta 1 kΩ	4.7 Ω	400 W	81 mm	326 mm	40 mm	Conforme	Conforme
TE 2500W 1R2 5% Bracket	1879457-2	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	1.2 Ω	2500 W	119 mm	650 mm	60 mm	Conforme	Conforme
TE 2500W 120R 5% Bracket	2-1879457-6	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	120 Ω	2500 W	119 mm	650 mm	60 mm	Conforme	Conforme
TE 500W 22R 5% Bracket	1-1879450-7	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	22 Ω	500 W	101 mm	360 mm	50 mm	Conforme	Conforme
TE 2500W 5R6 5% Bracket	1-1879457-0	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	5.6 Ω	2500 W	119 mm	650 mm	60 mm	Conforme	Conforme
TE 600W 2R7 5% Bracket	1879451-6	Ilustraci\u00F3n del producto 3D PDF	Hasta 1 kΩ	2.7 Ω	600 W	81 mm	389 mm	40 mm	Conforme	Conforme con exenciones

Descripción General

TE brinda una gama de resistores de alta potencia con núcleo de cerámica tubular y revestimiento ignífugo en las que se utilizan métodos de bobinado estándar y de devanado de canto (corrugado) para mejorar el control de la potencia y ofrecer una capacidad de disipación de hasta 2.5 kW.

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características eléctricas

Voltaje de funcionamiento (V) 2500
Clase de resistencia 1kΩ – 1MΩ, Hasta 1 kΩ
Valor de resistencia (Ω) 220, 600, 390, 2.2, 10, 18, 120, 820, 680, 300, 47, 1.8K, 68, 1.5K, 330, 4.7, 1.2, 22, .15, 180, 1K, 1, 15, 33, 30, 470, 560, 1.8, 3.3, 39, 82, 100, 8.2, 150, 270, 12, 5.6, 56, 1.2K, 2.7, 3.9, 1.5, 6.8, 27
Potencia nominal (W) 120, 2500, 400, 1500, 600, 750, 200, 1000, 100, 2000, 500, 150, 1200, 80, 300, 60, 50
Tolerancia de los componentes pasivos (%) 5

Condiciones de uso

Rango de temperatura de funcionamiento (°C) -55 – 155
Coeficiente de temperatura. (ppm/°C) ±440

Características del tipo de producto

Tipo de resistencia Resistencia de potencia
Tipo de elemento Alambre enrollado

Características de la configuración

Número de resistencias 1

Características de la terminación

Número de conexiones 2
Tipo de terminal de resistencia de montaje en chasis Terminal de soldadura

Fijación mecánica

Tipo de elemento del montaje en panel Soportes de montaje

Dimensiones

Altura de producto (mm) 101, 81, 119, 61
Altura de producto (in) 3.976, 2.402, 4.685, 3.189
Longitud del producto (mm) 389, 326, 560, 650, 146, 465, 196, 226, 360, 239, 350
Longitud del producto (in) 7.717, 5.748, 9.409, 12.835, 22.047, 25.591, 13.779, 14.173, 18.307, 8.898, 15.315
Ancho de producto (mm) 40, 50, 60, 28
Ancho de producto (in) 1.575, 1.102, 1.969, 2.362

Características del empaquetado

Método de empaque Pieza suelta – Caja

Otro

Conformidad con la directiva RoHS de la UE Conforme, Conforme con exenciones
En conformidad con las normas VFU de la UE Conforme con exenciones, Conforme

Número de referencia

Número interno de TE CAT-C339-T2201

Documentos Relacionados

Páginas de catálogo y hojas de datos

4-1773460-6_RESISTIVE_SOLUTIONS_RAIL pdf Inglés
