Especificación de soluciones de cobre de la placa media

Los diseñadores tienen que lidiar con casi 30 estándares de conectores diferentes, incluidos PCIe, SAS, SATA, Ethernet e InfiniBand. Es difícil considerar el uso de un conector diferente para cada estándar, pero esta ha sido la práctica hasta hace poco. Ahora, es posible utilizar un diseño de conector para admitir todos los estándares. Para cumplir con este requisito, la solución MBCu debe:

• Trabajar en un rango de velocidades de datos, desde 8 Gb/s hasta 112 Gb/s
• Utilizar procesos de fabricación estándar
• Ofrecer opciones de conexión vertical y horizontal
• Ofrecer una gama de opciones de configuración de pines para satisfacer todas las necesidades de diseño
• Aceptar una conexión de cable para llevar el conector de una solución 2D a una 3D que permita una conectividad flexible a componentes y dispositivos tanto dentro como fuera de la caja
• Ser lo suficientemente rentable para aplicaciones de menor rendimiento, pero lo suficientemente potente para las aplicaciones de mayor velocidad

Si bien las PCB pueden estar bien para transportar señales de hasta 10 Gb/s, comienzan a limitar el rendimiento a velocidades más altas. Los diseñadores pueden usar las soluciones MBCu para aumentar sus capacidades HPC porque pueden colocar un conector justo al lado de un procesador y conducir la señal tan rápido como el CI pueda manejar. Con esta solución, la PCB ya no es un obstáculo para el rendimiento.

Los diseñadores solo pueden soportar tanta pérdida de inserción antes de que las trazas de PCB tengan que ser realmente cortas, menos de cuatro pulgadas para pasar de un conector a un CI. Una solución de cobre de placa media elimina esta restricción porque puede usar un cable para llevar la señal de manera rápida y confiable hasta donde necesite llevarla.

Cada vez que enrutas señales a través de rastros en una PCB, hay muchas trazas. Cuando enrutas las trazas a través de todos los componentes, debes conocer la integridad de la señal y debes realizar un análisis adicional de la integridad de la señal para garantizar un rendimiento adecuado. Cuando utilizas un cable, eliminas los problemas de integridad de la señal.

Las soluciones MBCu vienen con varios cables de calibre, pero todas entregan señales a distancias mayores que las PCB. Por ejemplo, un cable de calibre 33 normalmente ofrece un ahorro de 4 veces en la pérdida de inserción; con cables más grandes (calibre 30 o inferior), la mejora de la pérdida de inserción será aún mejor. Como resultado, un diseño que imponía un límite de cuatro pulgadas usando una PCB ahora puede extenderse 16 pulgadas al utilizar un MBCu con un cable de calibre 33. Esto promueve la flexibilidad del diseño y simplifica el diseño de PCB.

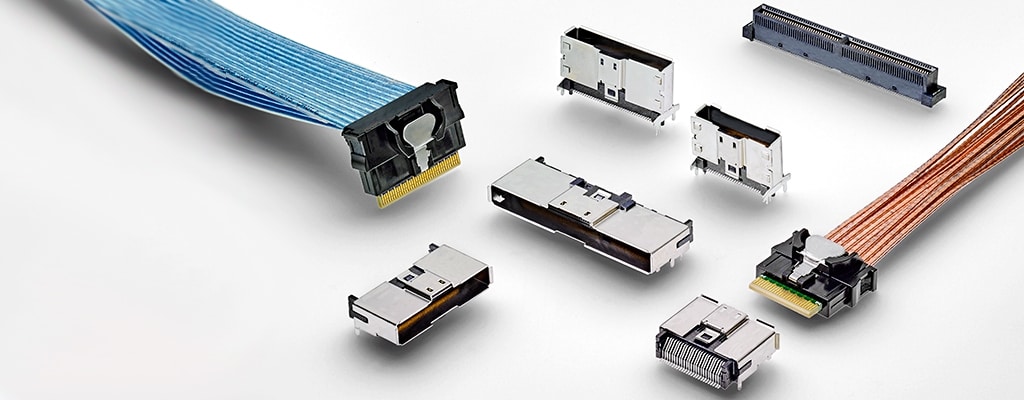

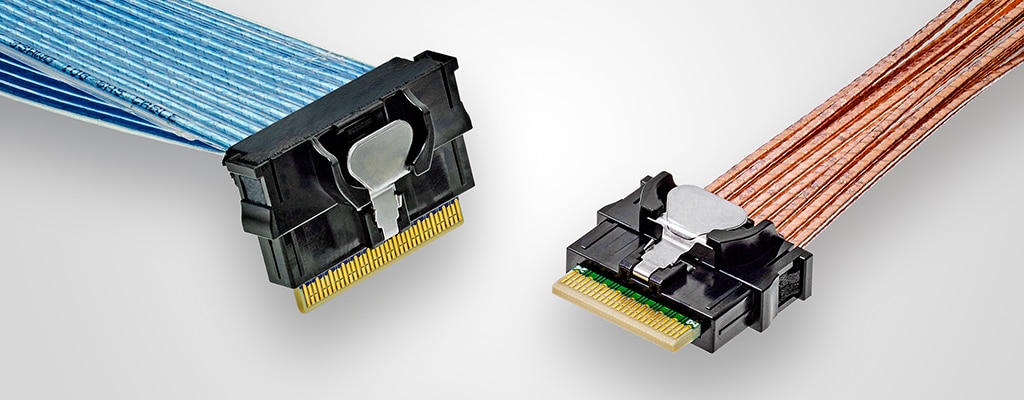

Las soluciones MBCu deben ofrecer una selección de tipos de cable: cable plano o Twinax. El cable plano se utiliza para aplicaciones de baja velocidad como PCIe o SAS, pero si el diseño requiere una señal de 28 Gb/s o de mayor velocidad, lo más probable es que emplee un cable Twinax discreto.

En una solución con un paso de 0.6 mm, la tarjeta enchufable que entra en ella utiliza tecnología PCB estándar. Cuando se utiliza un producto MBCu con un paso de 0.5 mm, no se puede utilizar la tecnología de PCB actual que es común en la industria: o bien hay que utilizar un conector de dos piezas, o hay que ir a los laminados BGA (Ball Grid Array) que se utilizan para aplicaciones muy ajustadas y son más caros. Además, debes decidir si necesitas conectores verticales o de ángulo recto, esto dependerá de la aplicación. Una solución que ofrece conectores verticales y de ángulo recto te dará más flexibilidad.
