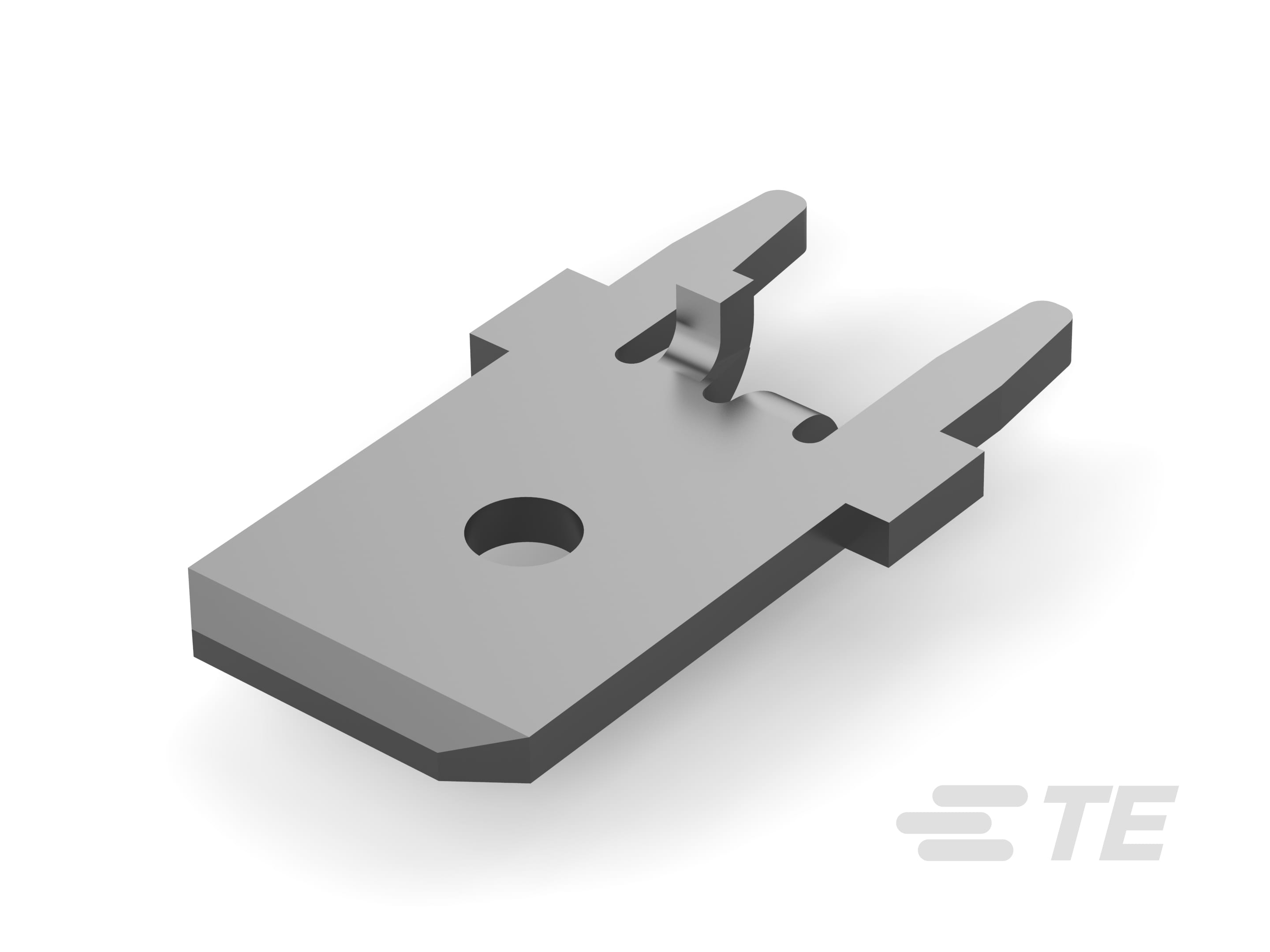

63824-1
Tab, 6.35 mm [.25 in] Tab Width, 1.4 mm [.055 in] PCB Hole, Through Hole - Solder, Tin Plating, Reel, FASTON 250, PCB Terminals
63824-1
Tab, 6.35 mm [.25 in] Tab Width, 1.4 mm [.055 in] PCB Hole, Through Hole - Solder, Tin Plating, Reel, FASTON 250, PCB Terminals
-
- FASTON
- FASTON 250
- Núm. interno de TE: 63824-1
- Descripción interna de TE: 250 FASTON TAB TPBR
-
Tipo de terminal PCB : Lengüeta
-
Grosor de la PCB (recomendado) : 1.57 mm [ .062 in ]
-
Ancho de terminal tab : 6.35 mm [ .25 in ]
-
Grosor de terminal tab : .81 mm [ .032 in ]
-
Diámetro de orificio en PCB : 1.4 mm [ .055 in ]
Documentos
Ilustraciones de productos
- TAB, FASTON, P.C.BOARD 6.35 [.250] ENG_CD_63824_S2.pdf Inglés
Archivos CAD
-
Descargar modelo ECAD
Descargar el Library Loader gratuito para convertir este archivo a tu herramienta ECAD. Más información sobre el modelo ECAD.
- 3D PDF 3D_CVM_CVM_63824-1_AD_c-63824-1-ad-3d.pdf 3D
- Esquema del producto ENG_CVM_CVM_63824-1_AD_c-63824-1-ad.2d_dxf.zip Inglés
- ENG_CVM_CVM_63824-1_AD_c-63824-1-ad.3d_igs.zip Inglés
- ENG_CVM_CVM_63824-1_AD_c-63824-1-ad.3d_stp.zip Inglés
Páginas de catálogo y hojas de datos
- FASTON PCB Tabs and Receptacles ENG_CS_82004_FASTON_PCB_Tabs_Receptacles_0914.pdf Inglés
- ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf Inglés
Especificaciones del producto
- Especificación de la aplicación ENG_SS_114-2115_F3.pdf Inglés
- ENG_SS_114-133081_A1.pdf Inglés
- Especificación del producto ENG_SS_108-106496_A1.pdf Inglés
Homologaciones de la agencia
- Certificado CSA ENG_AAD_CSA_164196_6227_1080983_A.pdf Inglés
- ENG_AAD_CSA_CERT_1080983_B.pdf Inglés
