1-1462051-3

Activo

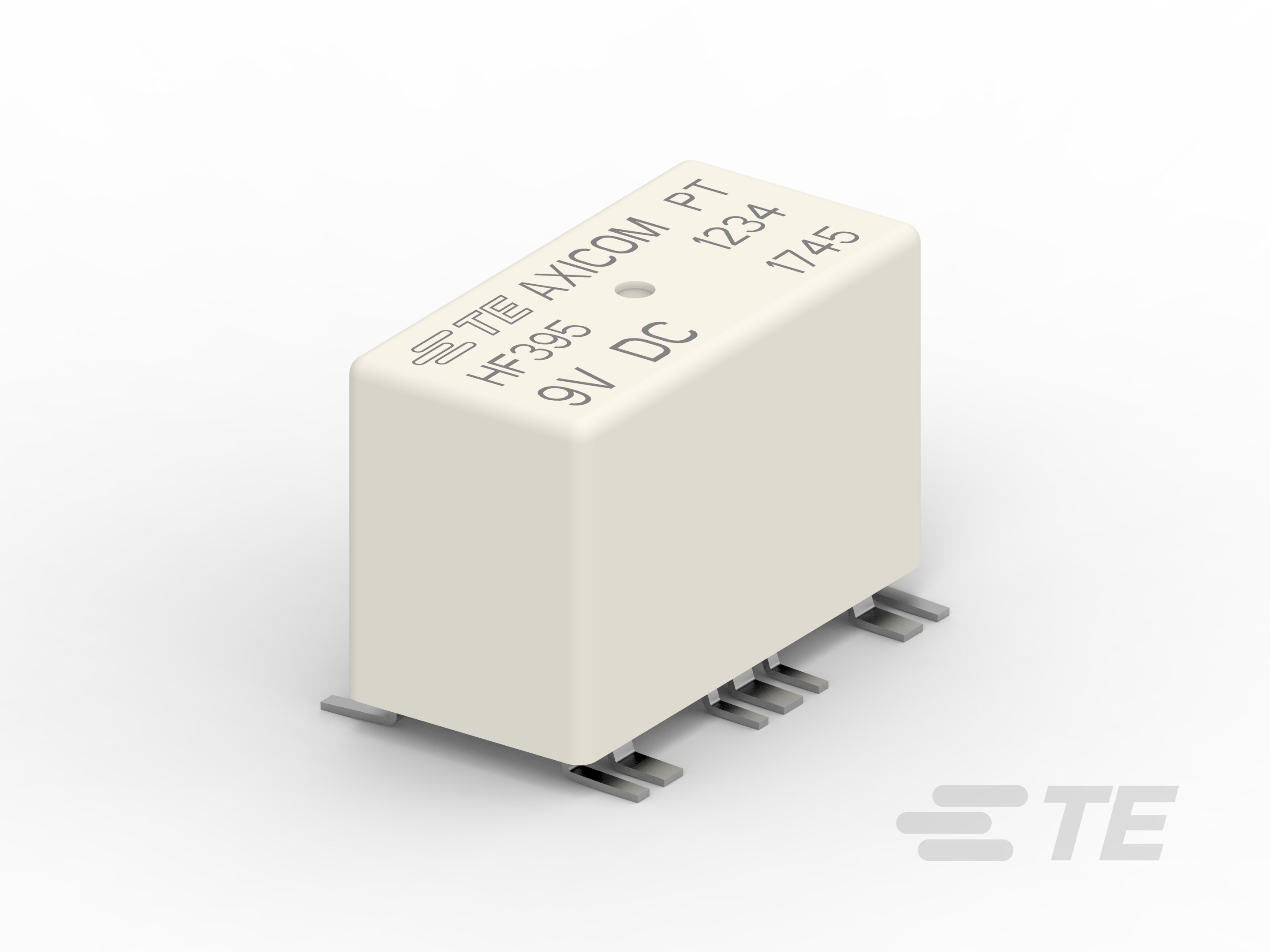

RF Relay, DC, Bistable, 2 Coils, 1 Form C SPDT-CO, 2 A Contact Rating, 9 VDC Coil Voltage, 30 VAC Contact Voltage, 30 VDC Contact Voltage, Axicom HF3

1-1462051-3

Activo

RF Relay, DC, Bistable, 2 Coils, 1 Form C SPDT-CO, 2 A Contact Rating, 9 VDC Coil Voltage, 30 VAC Contact Voltage, 30 VDC Contact Voltage, Axicom HF3

- Axicom
- Axicom HF3

Núm. interno de TE: 1-1462051-3
Descripción interna de TE: HF3 95 = 50OHM 140MW 9V BIST 2COIL
Núm. de alias: HF395
Todo Signal Relays: SMT, PCB Mount, 2 Amp (27)

Tipo de contactor y de relevador : Relevador RF
Tipo de corriente : CC
Sistema magnético de bobina : Biestable, 2 bobinas
Disposición de contactos : 1 tipo C, SPDT-CO
Corriente nominal de contacto (A): 2

Ver todas las características

Más Menos

Piezas y herramientas compatibles

Documentos

Archivos CAD

Descargar modelo ECAD
Descargar el Library Loader gratuito para convertir este archivo a tu herramienta ECAD. Más información sobre el modelo ECAD.
3D PDF ENG_CVM_1462051-2_A5.pdf Inglés
Esquema del producto ENG_CVM_1462051-2_A5.3d_igs.zip Inglés
ENG_CVM_1462051-2_A5.3d_stp.zip Inglés
ENG_CVM_1462051-2_A5.2d_dxf.zip Inglés

Páginas de catálogo y hojas de datos

Axicom Signal and High Frequency Relays (RF Switches) APPLICATION NOTE #2 ENG_CS_1-1773931-3-Axicom-AppNote2_718.pdf Inglés
HF3 Relay Datasheet ENG_DS_108-98000_2.pdf Inglés

Especificaciones del producto

Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf Inglés

Aviso sobre cambio en producto

Ver aviso sobre cambio en producto Se requiere iniciar sesión para acceder a los avisos sobre cambio en producto

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Tipo de contactor y de relevador : Relevador RF

Características de la configuración

Número de polos de contacto : 1
Opciones de relevador : Con aprobación RF, Conmutación de potencia
Características especiales de contacto : Forma de ala
Disposición de contactos : 1 tipo C, SPDT-CO

Características eléctricas

Resistencia inicial de aislamiento (MΩ): 1000000
Resistencia de bobina (Ω): 574
Rango de onda estacionaria de voltaje (parámetro HF) : 1.07 db a 100 MHz, 1.45 db a 900 MHz
Voltaje de conmutación de los contactos (máx.) (VAC): 250
Voltaje de conmutación de los contactos (máx.) (VDC): 220
Dieléctrico Inicial entre contactos abiertos (Vrms): 600
Corriente límite de apertura de contacto (A): 2
Corriente continua límite de contacto (A): 2
Corriente límite de cierre de contacto (A): 2
Corriente límite de corta duración de contacto (A): 2
Corriente nominal de contacto (A): 2
Voltaje nominal de bobina (VDC): 9
Voltaje nominal de contacto (VAC): 30
Voltaje nominal de contacto (VDC): 30
Potencia nominal de bobina de CC (W): 0.14
Dieléctrico inicial entre contactos y bobina (Vrms): 1000

Características de la señal

Pérdida de inserción (parámetro HF) : -.03 dB a 100 MHz, -.12 dB a 900 MHz, -.35 dB a 3 GHz
Aislamiento (parámetro HF) : -45 dB a 3 GHz, -72 dB a 900 MHz, -80 dB a 100 MHz

Características del cuerpo

Peso del producto (oz): 2.5
Tipo de alojamiento : Soldadura automática resistente al flujo y lavable

Características del contacto

Material del contacto : Níquel
Material de recubrimiento de contacto : Oro

Características de la terminación

Tipo de conexión de terminal de red : PCB SMT
Tipo de conexión de terminal de bobina : PCB SMT

Fijación mecánica

Tipo de montaje del producto : montable a placa

Dimensiones

Altura de producto : 9.1 mm [ .358 in ]
Longitud del producto : 14.6 mm [ .574 in ]
Ancho de producto : 7.2 mm [ .283 in ]

Condiciones de uso

Categoría medioambiental de protección : RTIII
Rango de temperatura de funcionamiento : -55 – 85 °C [ -67 – 185 °F ]
Temperatura ambiente (máx.) : 85 °C [ 185 °F ]

Operación/aplicación

Tipo de corriente : CC
Sistema magnético de bobina : Biestable, 2 bobinas

Características del empaquetado

Método de empaque : Caja y cartón, Carrete

Otro

Clase de temperatura ambiental (°C): 70 – 85
Clase de corriente de contacto (A): 0 – 2
Clase de potencia nominal de bobina (W): .05 – .3
Clase de altura (mecánica) (mm): 9 – 10
Clase de longitud (mecánica) (mm): 14 – 16
Clase de anchura (mecánica) (mm): 6 – 8
