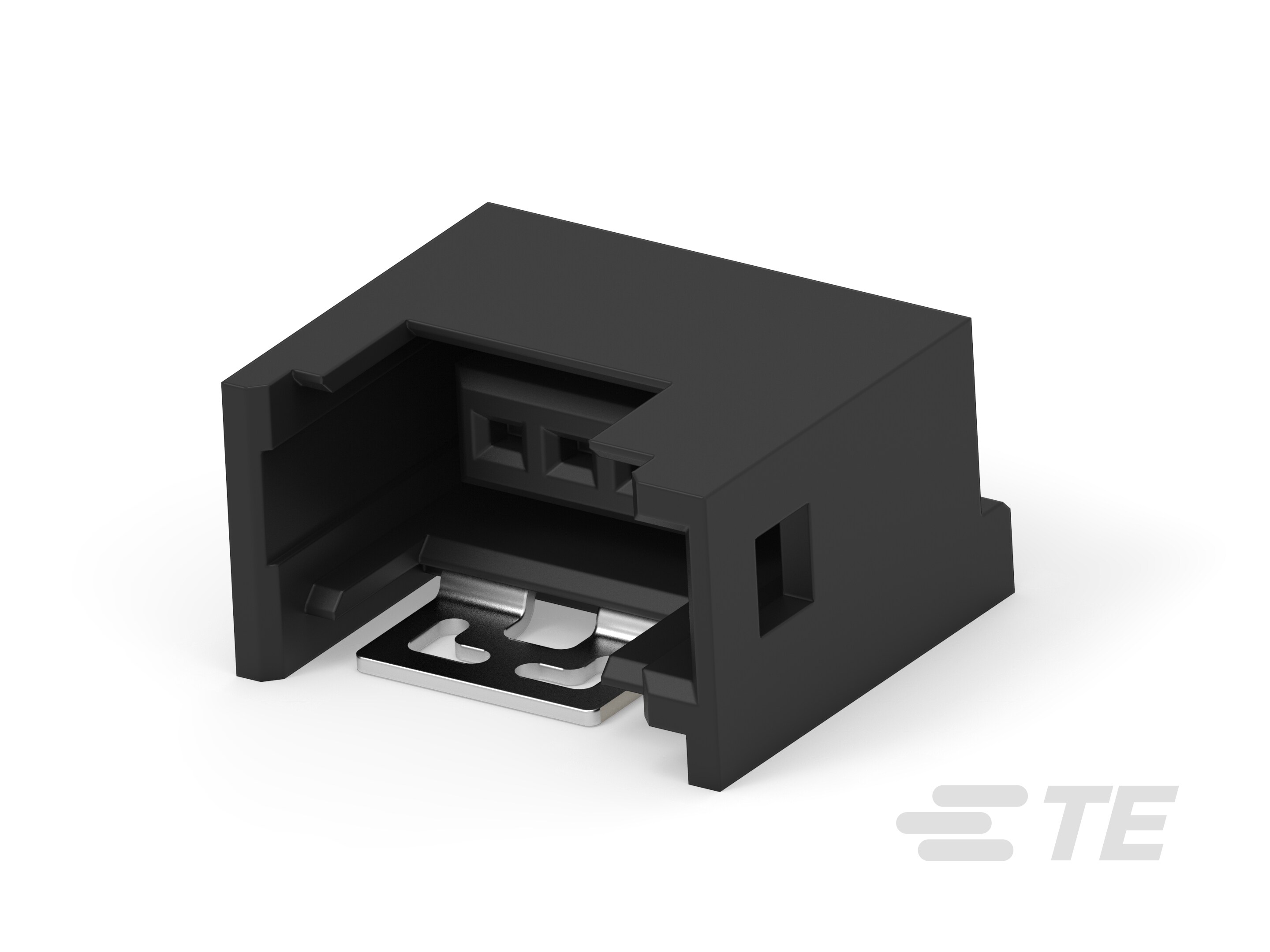

1-1565994-3
PCB Mount Header, Right Angle, Wire-to-Board, 3 Position, 2 mm [.078 in] Centerline, Partially Shrouded, Gold, RITS Header Connectors PCB Mount
1-1565994-3
PCB Mount Header, Right Angle, Wire-to-Board, 3 Position, 2 mm [.078 in] Centerline, Partially Shrouded, Gold, RITS Header Connectors PCB Mount
-
- RITS
- Conectores de pines de montaje en PCB RITS
- Núm. interno de TE: 1-1565994-3
- Descripción interna de TE: RITS HDR ASSY R/A SMT TYPE 3P
-
Tipo de ensamble de conector PCB : Cabezal para montaje PCB
-
Orientación del montaje en PCB : Ángulo recto
-
Sistema de conectores : Cable a placa
-
Número de posiciones : 3
-
Número de filas : 1
Documentos
Ilustraciones de productos
- HDR ASSEMBLY,RIGHT ANGLE SMT TYPE RITS CONNECTOR WITH BOSS ENG_CD_1565994_R.pdf Inglés
Archivos CAD
-
Descargar modelo ECAD
Descargar el Library Loader gratuito para convertir este archivo a tu herramienta ECAD. Más información sobre el modelo ECAD.
- 3D PDF 3D_CVM_CVM_1-1565994-3_E.pdf 3D
- Esquema del producto ENG_CVM_CVM_1-1565994-3_E.2d_dxf.zip Inglés
- ENG_CVM_CVM_1-1565994-3_E.3d_igs.zip Inglés
- ENG_CVM_CVM_1-1565994-3_E.3d_stp.zip Inglés
Páginas de catálogo y hojas de datos
- Remote Input Output Terminal System (RITS) Connectors ENG_DS_1654885_TE_RITS_0216.pdf Inglés
Especificaciones del producto
- Especificación del producto JPN_SS_108-5765_E.pdf Japonés
- Informe de prueba de cualificación JPN_SS_501-5480_B.tif Japonés
- JPN_SS_501-5480_B.pdf Japonés
- Procedimiento operativo estándar JPN_SS_QF-3-3277_1.pdf Japonés
