103414-2

Activo

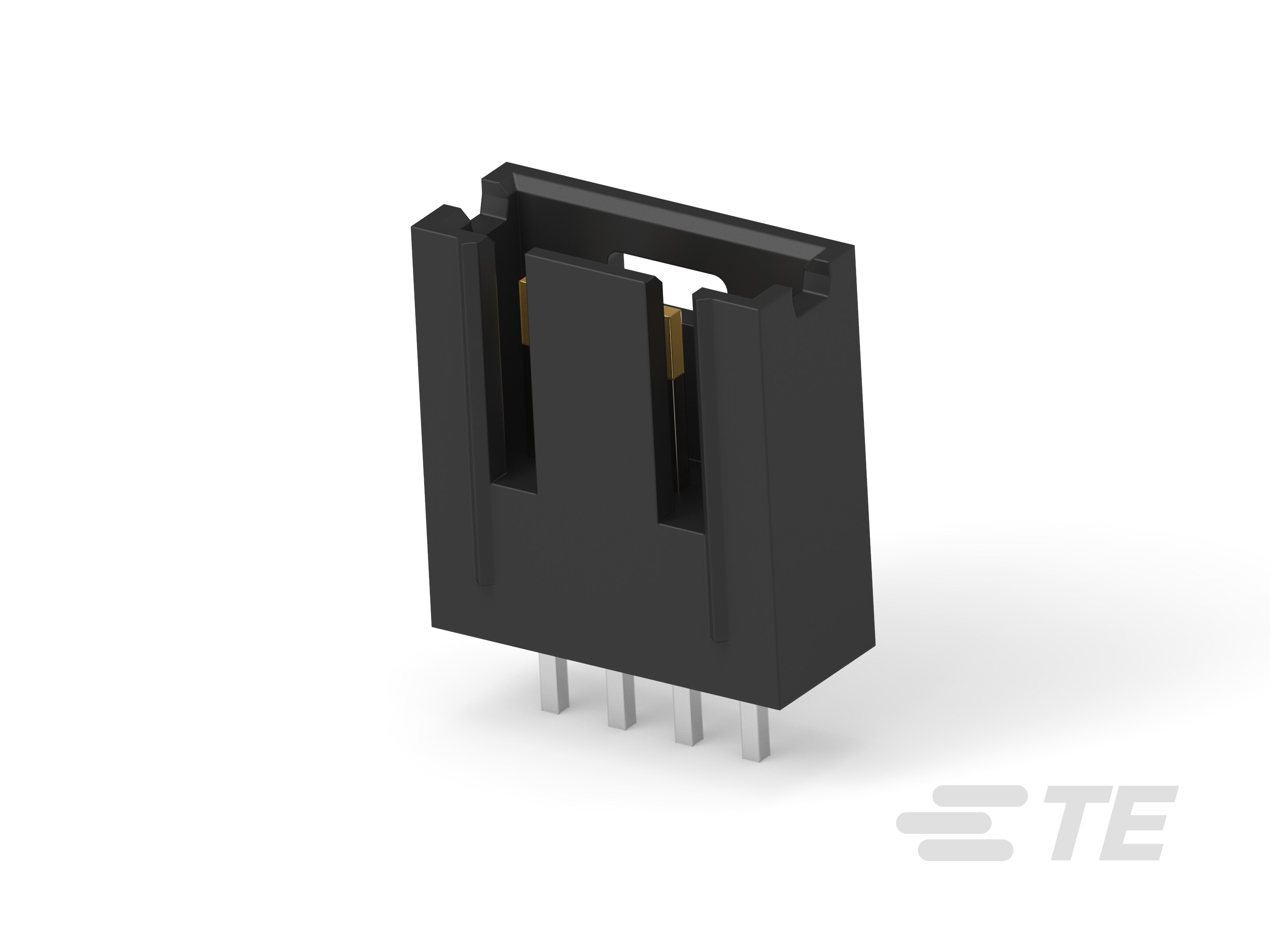

PCB Mount Header, Vertical, Board-to-Board, 4 Position, 2.54 mm [.1 in] Centerline, Fully Shrouded, Gold, Through Hole - Solder, AMPMODU Headers

103414-2

Activo

PCB Mount Header, Vertical, Board-to-Board, 4 Position, 2.54 mm [.1 in] Centerline, Fully Shrouded, Gold, Through Hole - Solder, AMPMODU Headers

- AMPMODU
- Conectores de pines para PCB AMPMODU

Núm. interno de TE: 103414-2
Descripción interna de TE: 04 MODII HDR SRST SHRD .100CL

Método de empaque : Tubo
Rango de temperatura de funcionamiento : -65 – 105 °C [ -85 – 221 °F ]
Color del producto : Negro
Distancia entre filas : 2.54 mm [ .1 in ]

Ver todas las características

Más Menos

Piezas y herramientas compatibles

Documentos

Ilustraciones de productos

ASSEMBLY, MOD II, HEADER, SINGLE ROW .100 C/L, (4) SIDED SHROUD ENG_CD_103414_P2.pdf Inglés

Archivos CAD

Descargar modelo ECAD
Descargar el Library Loader gratuito para convertir este archivo a tu herramienta ECAD. Más información sobre el modelo ECAD.
3D PDF ENG_CVM_103414-2_P.pdf Inglés
Esquema del producto ENG_CVM_103414-2_P.3d_igs.zip Inglés
ENG_CVM_103414-2_P.3d_stp.zip Inglés
ENG_CVM_103414-2_P.2d_dxf.zip Inglés

Aviso sobre cambio en producto

Ver aviso sobre cambio en producto Se requiere iniciar sesión para acceder a los avisos sobre cambio en producto

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.

Características del tipo de producto

Tipo de conector de pines para PCB : Totalmente blindado
El conector y el contacto se conectan a : Placa de circuito impreso
Tipo de ensamble de conector PCB : Cabezal para montaje PCB
Sistema de conectores : De placa a placa

Características de la configuración

Configuración de PCB a PCB : Paralelo
Condición de carga de contacto de conector : Completamente cargado
Número de posiciones : 4
Número de filas : 1
Orientación del montaje en PCB : Vertical

Características eléctricas

Resistencia de aislamiento (MΩ): 5000
Tensión de resistencia dieléctrica (máx.) (Vrms): 750

Características del cuerpo

Color del producto : Negro
Tamaño de conector : Norma

Características del contacto

Material base de contacto : Aleación de cobre
Material de recubrimiento para área de conexión de contacto de PCB : Estaño-plomo
Corriente nominal de contacto (máx.) (A): 3
Grosor del material de recubrimiento para área de conexión de contacto de PCB : 2.54 – 5.08 µm [ 100 – 200 µin ]
Dimensión del pin cuadrado : .64 mm [ .025 in ]
Grosor de material de recubrimiento para área de conexión de contacto : .762 µm [ 30 µin ]
Material de recubrimiento para área de conexión de contacto : Oro
Tipo de contacto : Pin
Forma de contacto : Cuadrado
Material de recubrimiento base de contacto : Níquel

Características de la terminación

Longitud de pin : 3.3 mm [ .13 in ]
Dimensión del pin cuadrado : .64 mm [ .025 in ]

Fijación mecánica

Alineación de conexión : Con
Alineación de montaje en PCB : Sin
Tipo de alineación de conexión : Polarización
Tipo de montaje del conector : Montaje en placa
Retención de montaje en PCB : Sin

Características de la carcasa

Distancia entre pines : 2.54 mm [ .1 in ]
Material de la carcasa : Termoplástico

Dimensiones

Distancia entre filas : 2.54 mm [ .1 in ]
Grosor de la PCB (recomendado) : 1.4 mm [ .055 in ]

Condiciones de uso

Rango de temperatura de funcionamiento : -65 – 105 °C [ -85 – 221 °F ]
Temperatura nominal de carcasa : Norma

Operación/aplicación

Aplicación de circuitos : Señal
Característica del proceso de soldadura : Separador de la placa

Estándares de la industria

Compatible con organizaciones o normas : CSA
Índice de flamabilidad UL : UL 94V-0
Compatible con productos aprobados : Norma CSA LR7189, UL E28476

Características del empaquetado

Método de empaque : Tubo
Cantidad por empaque : 40
