Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.

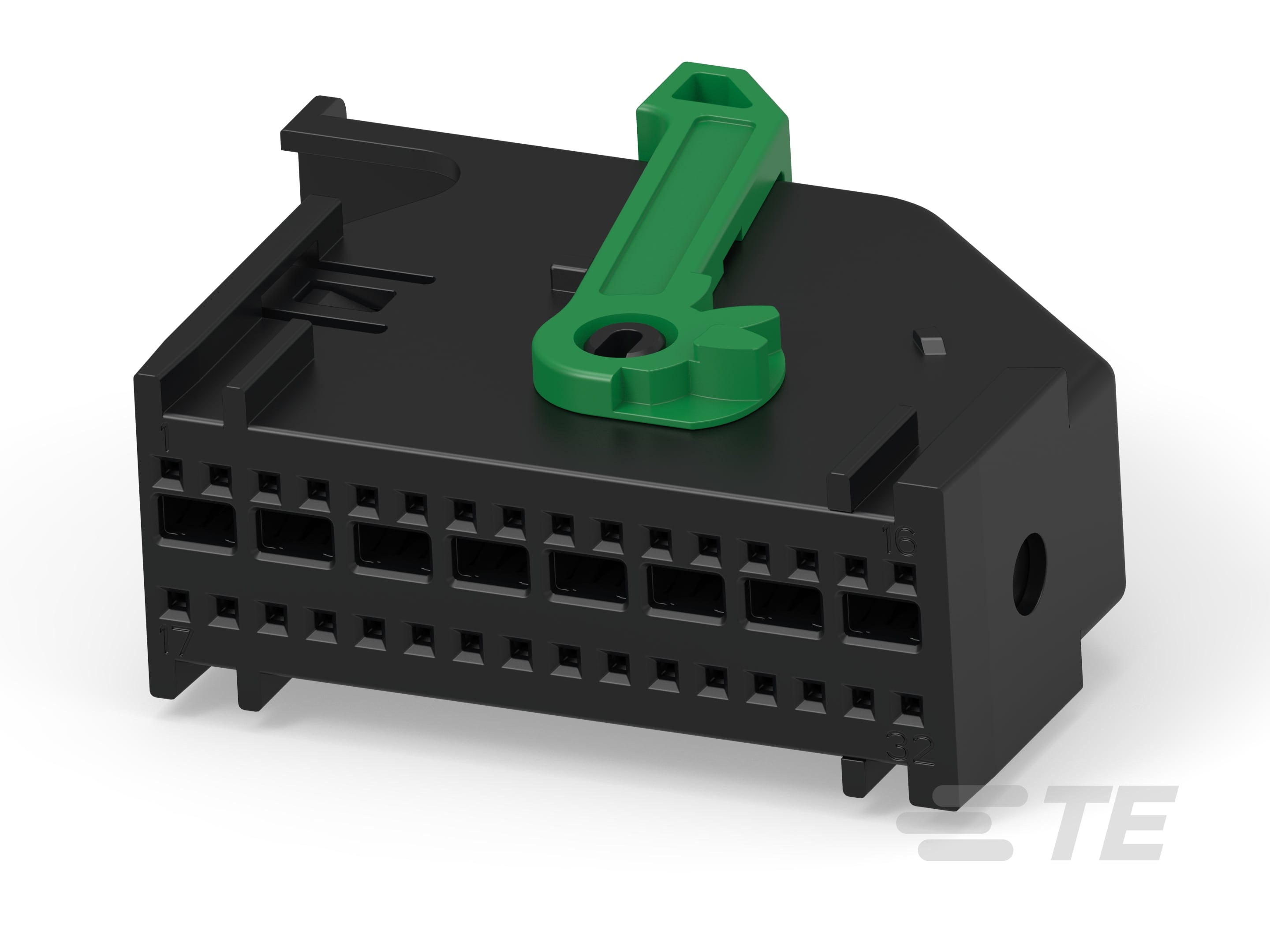

• Tipo de conector y de carcasa : Carcasa para terminales hembra

• Forma del conector : Rectangular

• El conector y el contacto se conectan a : Alambres y cables

• Función principal de bloqueo : En el terminal

• Sellable : No

• Sistema de conectores : Cable a placa

• Conector mixto e híbrido : No

• Número de filas : 2

• Número de posiciones : 32

• Voltaje de funcionamiento (VDC): 24

• Arquitectura del voltaje nominal (V): 24

• Color del producto : Negro

• Ángulo de salida del cable : 90°

• Tipo de contacto : Receptáculo

• Ancho de terminal tab : .64 mm [ .025 in ]

• Tamaño de contacto : .63mm

• Corriente nominal de contacto (máx.) (A): 6

• Alineación de conexión : Con

• Alivio de tensión : Sin

• Tipo de alineación de conexión : Polarizado

• Tipo de montaje del conector : Montaje de cable (colgante libre)

• Aseguramiento de la posición del terminal : No

• Distancia entre pines : 2.54 mm [ .1 in ]

• Material de la carcasa : PA GF

• Distancia entre filas : 5 mm [ .197 in ]

• Longitud del producto : 48.3 mm [ 1.902 in ]

• Ancho de producto : 17.6 mm [ .693 in ]

• Altura del conector : 39.9 mm [ 1.571 in ]

• Rango de temperatura de funcionamiento : -30 – 105 °C [ -22 – 221 °F ]

• Temperatura de funcionamiento (máx.) (°C): 70, 75, 80, 85, 90, 100, 105

• Temperatura de funcionamiento (máx.) (°F): 158, 167, 176, 185, 194, 212, 221

• Aplicación de circuitos : Señal

• Método de empaque : Caja
