Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

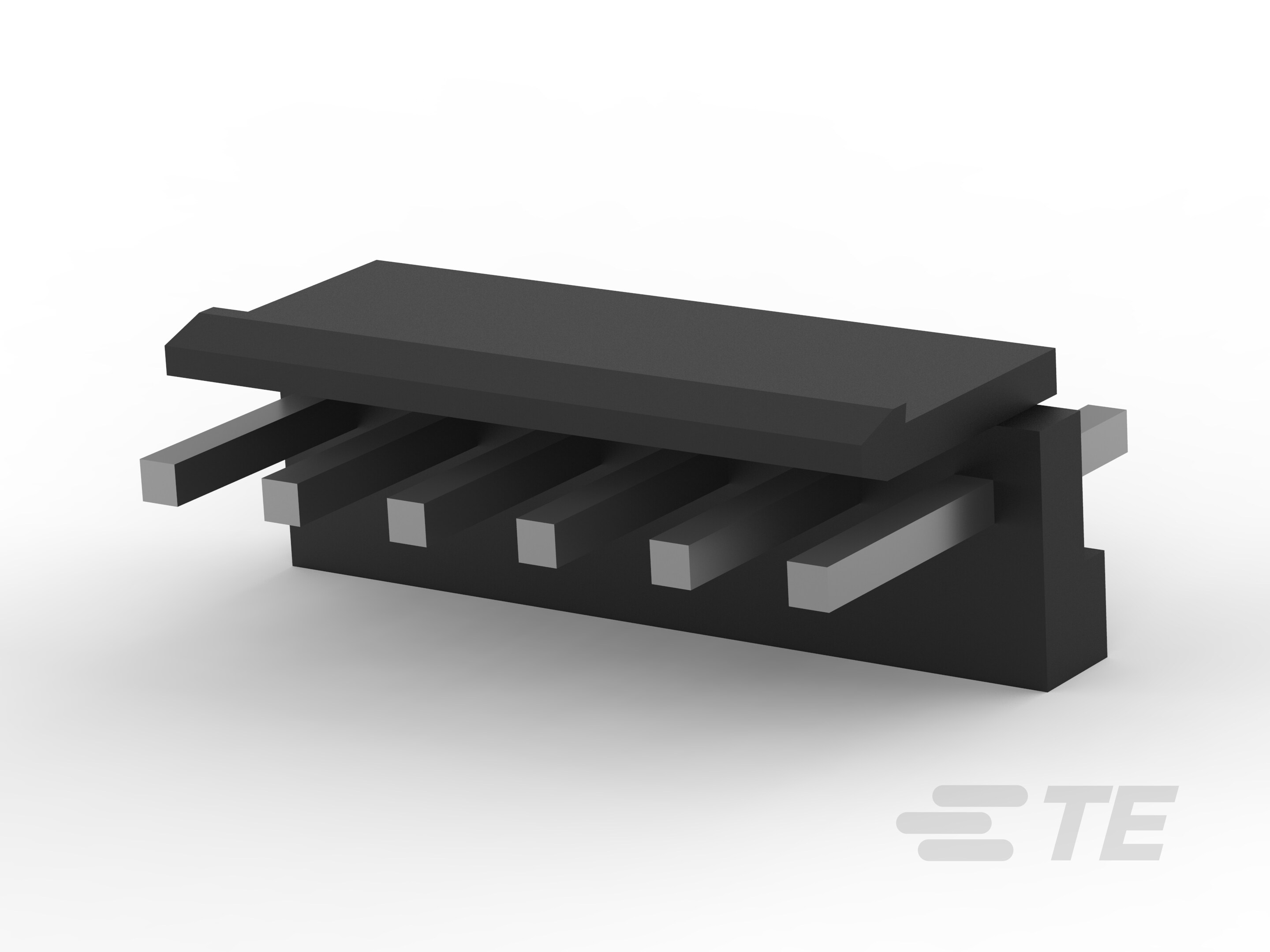

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.

• Sellable : No

• Tipo de conector de pines para PCB : Parcialmente blindado

• Forma del conector : Rectangular

• El conector y el contacto se conectan a : Placa de circuito impreso

• Tipo de ensamble de conector PCB : Cabezal para montaje PCB

• Sistema de conectores : Cable a placa

• Número de posiciones : 6

• Número de filas : 1

• Número de posiciones de potencia : 6

• Número de posiciones cargadas : 6

• Orientación del montaje en PCB : Vertical

• Voltaje de funcionamiento (VAC): 250

• Voltaje de funcionamiento (VDC): 250

• Color del producto : Negro

• Tamaño de conector : Bajo

• Material base de contacto : Latón

• Longitud de área de conexión de contacto : 7.7 mm [ .303 in ]

• Material de recubrimiento para área de conexión de contacto de PCB : Estaño

• Tamaño de contacto : 1.14 mm

• Corriente nominal de contacto (máx.) (A): 8

• Grosor del material de recubrimiento para área de conexión de contacto de PCB : 1 µm [ 39.37 µin ]

• Disposición de los contactos : En línea

• Grosor de material de recubrimiento para área de conexión de contacto : 1 µm [ 39.37 µin ]

• Grosor del material de recubrimiento base de contacto : .8 – 1.8 µm [ 31.5 – 70.86 µin ]

• Material de recubrimiento para área de conexión de contacto : Estaño

• Tipo de contacto : Lengüeta

• Forma de contacto : Cuadrado

• Material de recubrimiento base de contacto : Níquel

• Longitud de pin : 3.7 mm [ .146 in ]

• Dimensión del pin cuadrado : 1.14 mm [ .045 in ]

• Alineación de conexión : Con

• Retención de la conexión : Con

• Alineación de montaje en PCB : Sin

• Tipo de alineación de conexión : Polarización

• Tipo de montaje del conector : Montaje en placa

• Retención de montaje en PCB : Sin

• Tipo de retención de la conexión : Lengüeta de bloqueo

• Distancia entre pines : 3.96 mm [ .156 in ]

• Material de la carcasa : PBT GF

• Grosor de la PCB (recomendado) : 1.6 mm [ .063 in ]

• Ancho del conector : 8.5 mm [ .334 in ]

• Longitud del conector : 23.76 mm [ .935 in ]

• Altura del conector : 9.2 mm [ .36 in ]

• Rango de temperatura de funcionamiento : -30 – 105 °C [ -22 – 221 °F ]

• Temperatura de funcionamiento (máx.) : 105 °C [ 221 °F ]

• Aplicación de circuitos : Potencia

• Grado UL : Reconocido

• Índice de flamabilidad UL : UL 94V-0

• No flamable a la prueba del hilo incandescente : Pieza estándar (no se sometió a la prueba de hilo incandescente).
