Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

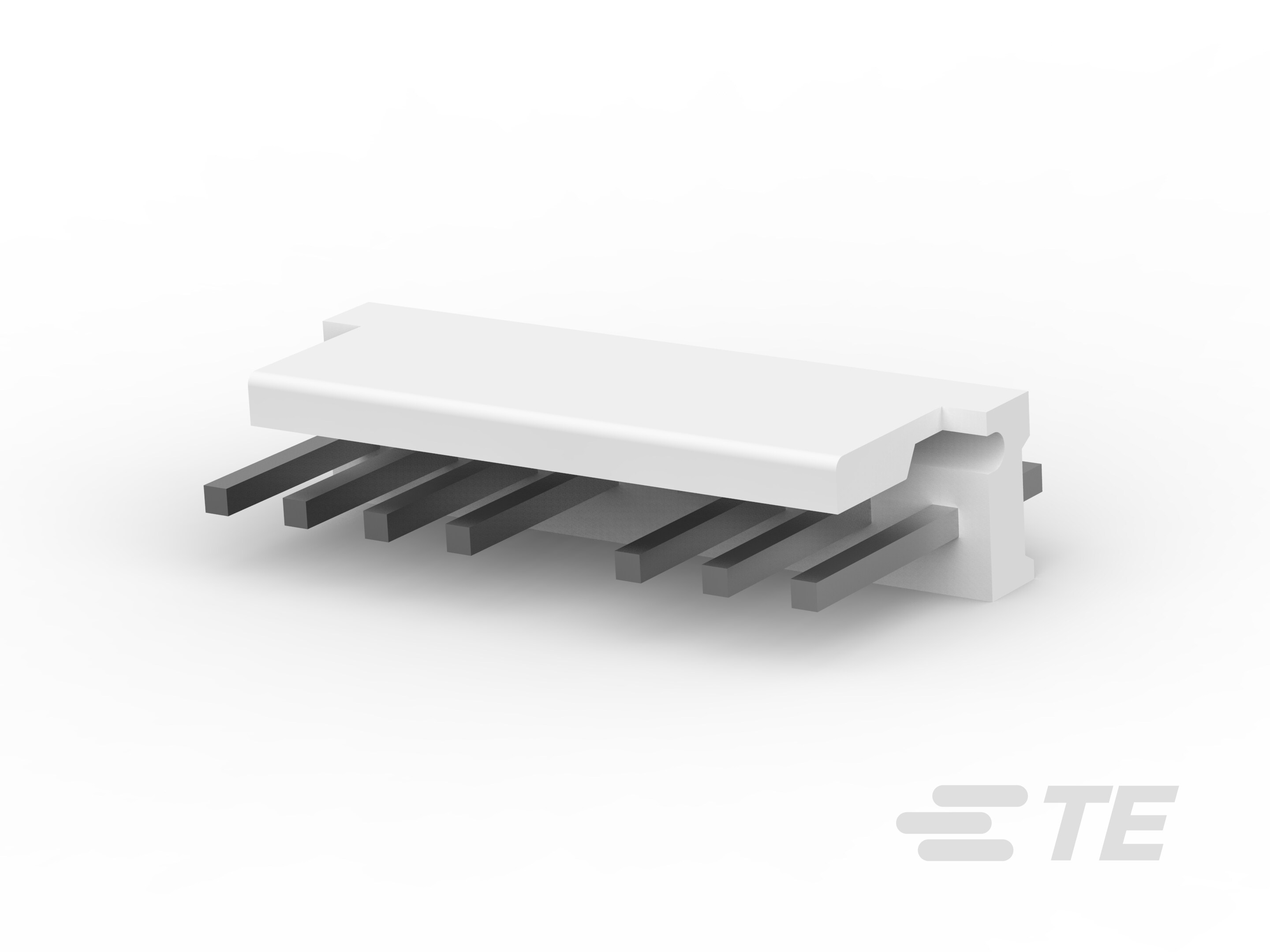

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-
Tipo de cabezal :
Parcialmente blindado
-
Tipo de conector de potencia rectangular :
Cabezal
-
Tipo de conector y de carcasa :
Conector macho
-
Sistema de conectores :
Cable a placa, Cable a placa
-
Sellable :
No
-
El conector y el contacto terminan en :
Placa de circuito impreso
Características de la configuración
-
Cantidad de posiciones cargadas :
7
-
Cantidad de posiciones :
8
-
Orientación del soporte para placas para circuitos impresos :
Vertical
-
Cantidad de posiciones de alimentación :
8
-
Cantidad de posiciones de señal :
0
-
Cantidad de filas :
1
Características eléctricas
-
Voltaje de operación (VAC):
600
Características del contacto
-
Material base del contacto :
Aleación de cobre
-
Material del enchapado secundario del contacto :
Níquel
-
Material del enchapado que se utilizó en el área de conexión del contacto :
Estaño
-
Diseño de contactos :
En línea
-
Clasificación de la corriente del contacto (máx.) (A):
7
-
Retención del contacto en la carcasa :
Sin
-
Tipo de contacto :
Pin
-
Material del enchapado que se utilizó en el área de terminación del contacto de la placa para circuitos impresos :
Estaño
-
Grosor del material de enchapado que se utilizó en el área de conexión del contacto :
2.54 µm [ 100 µin ]
-
Longitud del poste de conexión :
10.16 mm [ .4 in ]
Características de la terminación
-
Longitud del poste y la cola a la terminación :
3.6 mm [ .146 in ]
-
Método de terminación de la placa para circuitos impresos :
Orificio pasante: soldadura
Fijación mecánica
-
Tipo de retención de la conexión :
Bloqueo por fricción
-
Retención del soporte para placas para circuitos impresos :
Sin
-
Característica del montaje en panel :
Sin
-
Alineación de montaje de la placa para circuitos impresos :
Sin
-
Alineación de conexión :
Con
-
Retención de la conexión :
Con
-
Tipo de alineación de conexión :
Polarización
-
Alivio de tensión :
Sin
-
Tipo de montaje del conector :
Montaje en placa
Características de la carcasa
-
Línea central (inclinación longitudinal) :
3.96 mm [ .156 in ]
-
Color de la carcasa :
Natural
-
Material de la carcasa :
Poliéster termoplástico
Dimensiones
-
Longitud del producto (mm):
31.69
-
Grosor de la placa para circuitos impresos (recomendado) :
3.04 mm [ .12 in ]
-
Alto del conector (mm):
10.8
Condiciones de uso
-
Intervalo de temperatura de operación :
-55 – 105 °C [ -67 – 221 °F ]
Operación/aplicación
-
Aplicación de circuitos :
Potencia
Estándares de la industria
-
Compatible con productos de certificación :
UL E28476
-
Compatible con organizaciones o normas :
CSA, UL
-
Índice de inflamabilidad de UL :
UL 94V-0
-
Clasificación conforme a la prueba de hilo incandescente :
Pieza estándar (no se sometió a la prueba de hilo incandescente).
-
Clasificación de UL :
Reconocido
-
Clasificación de CSA :
Certificación, LR 7189
Características del empaquetado
-
Cantidad de bultos :
1000
-
Tipo de empaque :
Encapsulado
Otro
-
Cantidad de posiciones bloqueadas :
1
