Descripción General
Conexión de línea: junta contráctil en frío para cables URD
- RAYCHEM
- RAYCHEM CSJA
Características del producto
-
Disponibilidad de los productos de juntas y empalmes: AMÉRICA
-
Instrucciones de instalación: Inglés
-
Tecnología de juntas y empalmes: Aplicado en frío, Contráctil en frío
-
Clase de la tensión de las juntas y los empalmes(kV): ≤ 15
-
Tipo de aplicación de uniones y empalmes: En línea
Descripción General
Nuestras juntas contráctiles en frío CSJU Raychem proporcionan una solución de aplicación en frío de calidad superior para el empalme de cables de distribución residencial subterránea (URD) con neutro concéntrico recubierto.
El rango de la junta va desde 15 kV (núm. 2, 4/0 AWG) a 25 kV (núm. 1, 2/0 AWG). La estructura de caucho de silicona proporciona alta resistencia dieléctrica, alta resistencia al desgarro, ajuste de baja tensión y excelente recuperación a baja temperatura. El control de tensión geométrico integrado, generado por conos de tensión moldeados de fábrica y una jaula de Faraday, es una tecnología que se ha probado en productos Raychem de TE con servicio de campo prolongado.
El diseño tubular deslizante único de la junta contráctil en frío es un medio simple para conectar los conductores neutros concéntricos internos al empalme, debajo de la funda externa de recubrimiento de etileno propileno dieno monómero (EPDM). La junta admite conectores mecánicos (atornillados) y de compresión. Cuando se utiliza un conector con tornillos cortantes, el sistema no requiere ningún tipo de ajuste.
La junta CSJU cumple con los requisitos de la norma IEEE-404 para voltajes de 15 kV a 25 kV. Cada uno de los empalmes de silicona se prueba en fábrica para comprobar la resistencia de CA y la descarga parcial, de acuerdo con las pruebas de producción que indica la norma IEEE-404. Todos los conectores con tornillos cortantes y de compresión de TE que se ofrecen con la junta CSJU cumplen con el estándar eléctrico ANSI C119.4.
Características principales
- Colocación en espiral de fácil liberación.
- La estructura de la junta de caucho de silicona, de una sola pieza preexpandida, con alta capacidad de expansión mecánica, permite su uso en numerosas aplicaciones.
- La funda de recubrimiento de EPDM preexpandida proporciona un sellado ambiental y antihumedad.
- El diseño "todo en uno" es compacto, y la instalación requiere menos espacio de trabajo (zanja).
- Se ofrece la opción de incluir un empalme de compresión de aluminio o con tornillos cortantes de aluminio que se adapten al diámetro deseado.

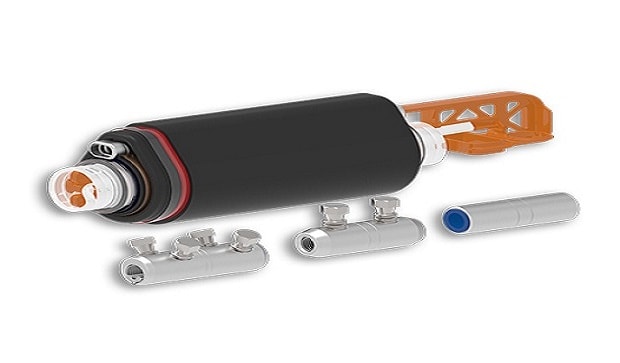

Junta contráctil en frío para cables URD
Mejora de la conectividad de la red
Aprenda a instalar la junta contráctil en frío para aplicaciones subterráneas (CSJU) Raychem de TE.
Nuestras juntas y empalmes Raychem
-
Descubre todas nuestras juntas y empalmes
Página del grupo de productos
Preguntas frecuentes
Preguntas frecuentes
Pregunta: ¿Las juntas contráctiles en frío forman parte del programa de capacitación de instalación de TE?
Respuesta: Sí, las juntas contráctiles en frío forman parte de nuestro programa de capacitación. Podemos ofrecer diferentes opciones de capacitación en instalación en función de tus necesidades. Esto abarca desde demostraciones de productos in situ hasta cursos de capacitación completos en una de nuestras instalaciones de capacitación internacionales. Obtén más información en TE.com/trainingcenter.
Pregunta: ¿Se pueden instalar las juntas contráctiles en frío Raychem de TE en cables de enterramiento directo, en pozos de inspección y en portacables?
Respuesta: Sí, las juntas contráctiles en frío se pueden instalar en diferentes entornos debido a su diseño versátil y compacto.
Pregunta: ¿Se pueden suministrar empalmes CSJU con conectores incluidos?
Respuesta: Sí. Los empalmes de la serie CSJU Raychem vienen con tornillos cortantes incluido en el kit, a pedido.
Pregunta: ¿Se puede instalar un empalme CSJU Raychem de TE con protector de cinta o de cable?
Respuesta: Los cables URD tienen un neutro concéntrico con sección transversal amplia; por lo tanto, el diseño del empalme consiste en una funda deslizante que permite que el neutro se conecte en su totalidad. En caso de que se requieran aplicaciones especiales, no dudes en comunicarte con tu representante de TE.
Características
Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.
Características del tipo de producto
-
Sistema de materiales Silicona
-
Terminal mecánico incluido (blindaje) No
-
Recubrimiento adhesivo No
-
Tecnología de juntas y empalmes Aplicado en frío, Contráctil en frío
-
Tipo de producto de juntas y empalmes Conexión en línea de voltaje promedio
-
Aislamiento Caucho de silicona
-
Estilo de blindaje para cable Cinta, FS, Neutro concéntrico
-
Conectores mecánicos de tornillo fusible incluidos Sí
-
Familia de productos CSJU
-
Terminal de compresión incluido (conductor) No
-
Terminal mecánico incluido (conductor) No
-
Sello del cable Mastique
-
Diseño de componentes Contráctil en frío
-
Estilo de recubrimiento Pintura
-
Vida útil 2 años
-
Tipo de conector Mecánico
-
Terminal de compresión incluido (blindaje) No
Características de la configuración
-
Número de conductores 1
Características eléctricas
-
Clase de la tensión de las juntas y los empalmes (kV) ≤ 15
Características del cuerpo
-
Flexibilidad Semiflexible
-
Color Negro
-
Orientación de partición Horizontal/Vertical
-
Aislamiento exterior Tubo
Dimensiones
-
Diámetro de aplicación (máx.) 25.1 mm [ .99 in ]
-
Diámetro de la aplicación (mín.) 16.3 mm [ .64 in ]
-
Rango de la sección transversal 42.4 mm² [ 1/0 STR–CMPR, 2/0 CPT AWG/kcmil ]
-
Diámetro del aislante de las juntas y los empalmes 16.3 – 25.1 mm [ .64 – .99 in ]
-
Sección transversal del cable (máx.) (principal) (mm²) 42.4
-
Sección transversal del cable (mín.) (principal) (mm²) 42.4
-
Diámetro exterior de la funda 32 mm [ 1.26 in ]
Operación/aplicación
-
Tipo de aplicación de uniones y empalmes En línea
Estándares de la industria
-
Especificación de diseño IEEE 404
Disponibilidad del producto
-
Disponibilidad de los productos de juntas y empalmes AMÉRICA
-
Cantidad mínima de pedido 1, 6
Características del empaquetado
-
Paquete estándar 1, 6
-
Unidad mínima de empaque 1
-
Método de empaque Caja de cartón
-
Cantidad por empaque 1
Otro
-
Uso de producto Cables de alimentación
-
Instrucciones de instalación Inglés
Número de referencia
-
Número interno de TE CAT-CSJU
