Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

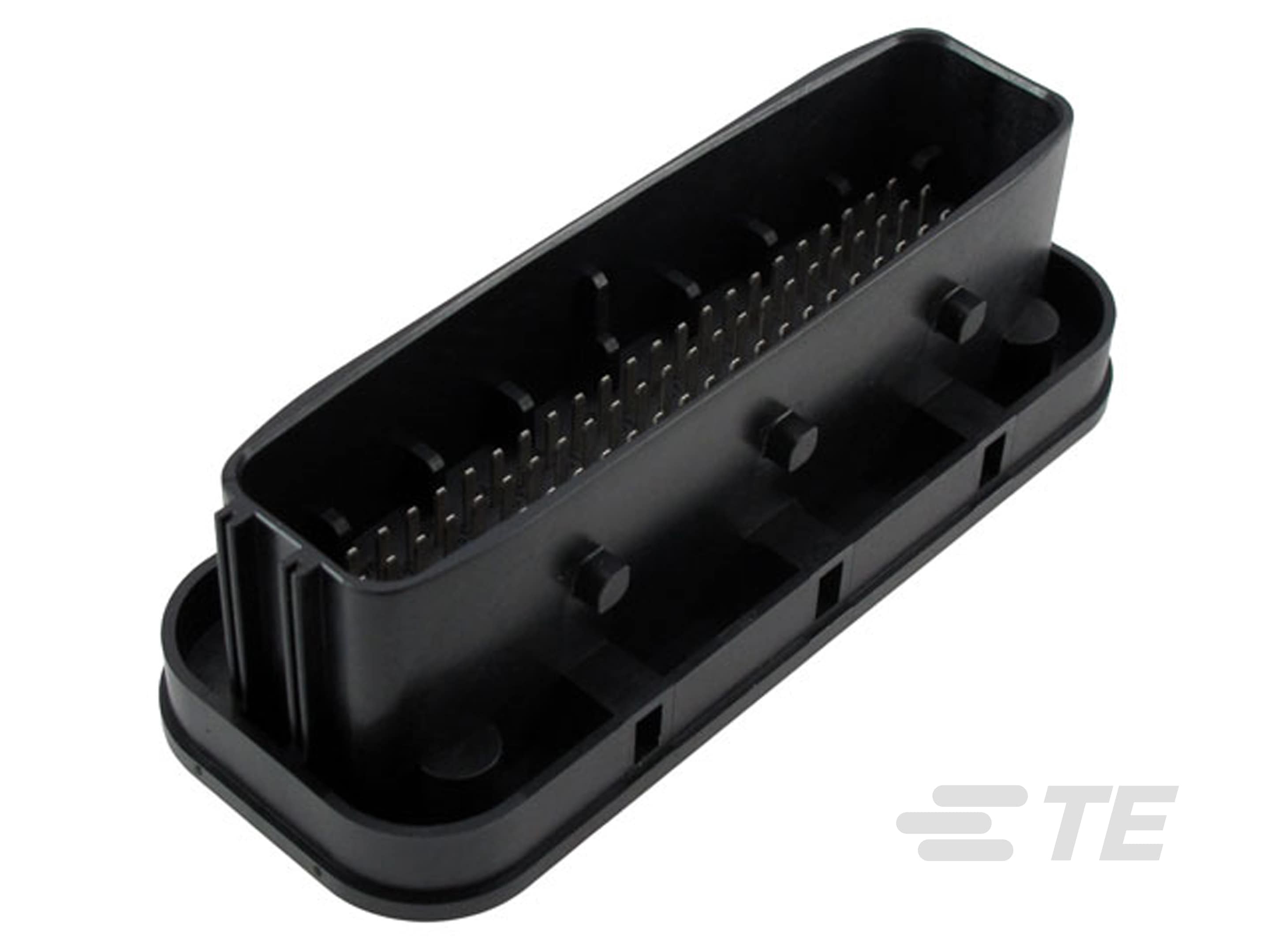

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-
Cabezal mixto e híbrido :
No
-
Sellable :
Sí
-
Tipo de conector de pines para PCB :
Totalmente blindado
-
Forma del conector :
Rectangular
-
El conector y el contacto se conectan a :
Placa de circuito impreso
-
Tipo de ensamble de conector PCB :
Cabezal para montaje PCB
-
Sistema de conectores :
Cable a placa
Características de la configuración
-
Número de posiciones :
92
-
Número de posiciones de señal :
92
-
Número de filas :
4
-
Número de secciones :
1
-
Orientación del montaje en PCB :
Vertical
Características eléctricas
-
Voltaje de funcionamiento (VDC):
36
Características del cuerpo
-
Color del producto :
Negro
-
Conector y código de polarización :
A
Características del contacto
-
Grosor de terminal tab :
.64 mm [ .025 in ]
-
Tamaño de contacto :
1.5 mm
-
Corriente nominal de contacto (máx.) (A):
20
-
Material de recubrimiento para área de conexión de contacto :
Plata (Ag)
-
Tipo de contacto :
Lengüeta
-
Ancho de terminal tab :
1.5 mm [ .059 in ]
Fijación mecánica
-
Alineación de conexión :
Con
-
Característica del montaje en panel :
Sin
-
Alineación de montaje en PCB :
Con
-
Tipo de alineación de conexión :
Con código
-
Tipo de montaje del conector :
Montaje en placa
-
Retención de montaje en PCB :
Sin
-
Orificios de montaje :
Sin
Características de la carcasa
-
Distancia entre pines :
4 mm [ .157 in ]
Dimensiones
-
Ancho del conector :
48 mm [ 1.89 in ]
-
Longitud del conector :
120 mm [ 4.72 in ]
-
Altura del perfil desde la PCB :
37.5 mm [ 1.48 in ]
Condiciones de uso
-
Rango de temperatura de funcionamiento :
-40 – 140 °C [ -40 – 284 °F ]
-
Temperatura de funcionamiento (máx.) :
130 °C [ 266 °F ]
Operación/aplicación
-
Aplicación de circuitos :
Potencia
-
Con protección :
No
Estándares de la industria
-
Grado de protección :
IP69K, IP67
Características del empaquetado
-
Método de empaque :
Bandeja
-
Cantidad por empaque :
16
