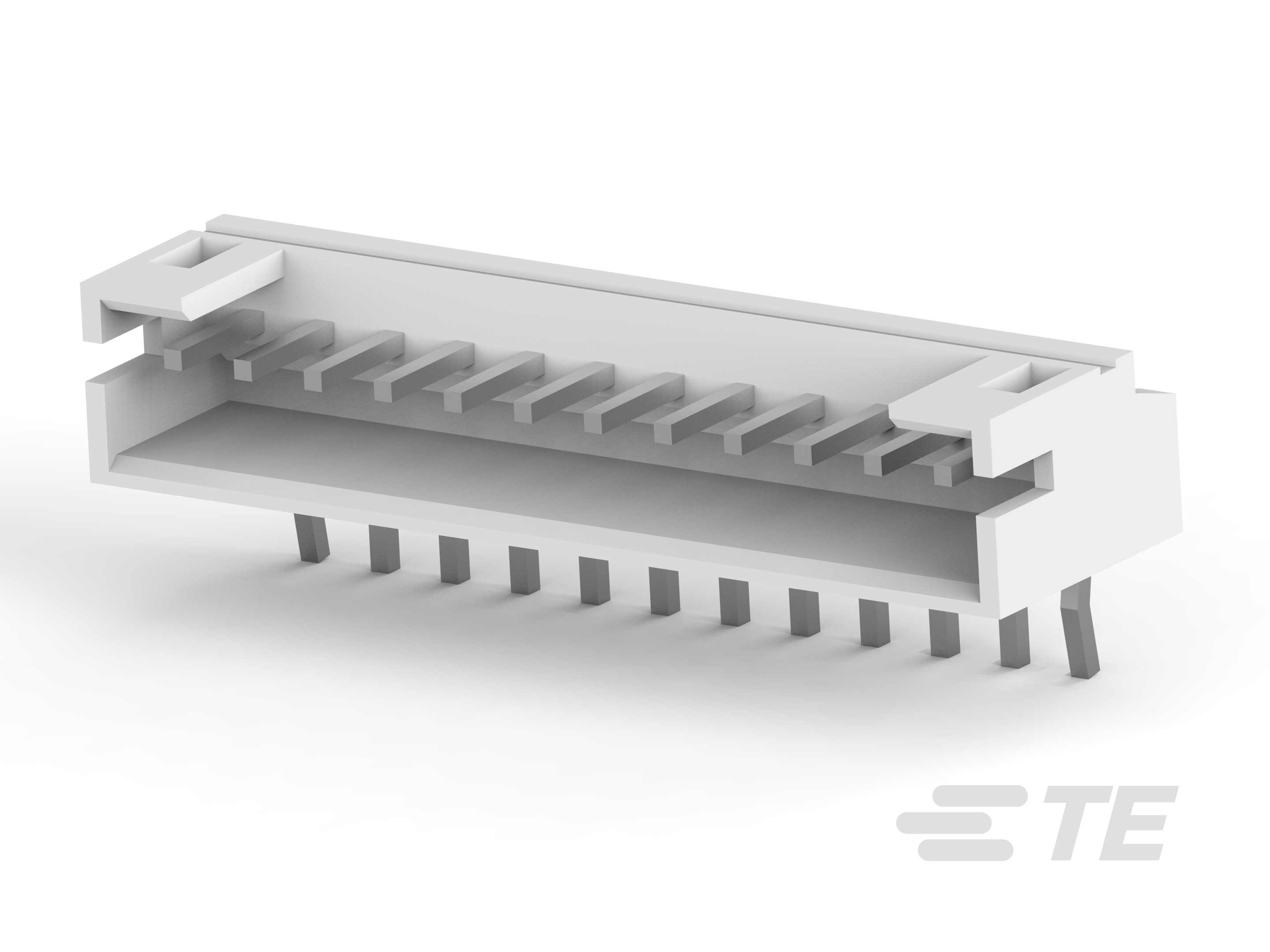

PCB Mount Header, Right Angle, Wire-to-Board, 12 Position, 2 mm [.079 in] Centerline, Partially Shrouded, Tin, Through Hole - Solder, Signal, Natural

1-440055-2

Activo

PCB Mount Header, Right Angle, Wire-to-Board, 12 Position, 2 mm [.079 in] Centerline, Partially Shrouded, Tin, Through Hole - Solder, Signal, Natural

Núm. interno de TE: 1-440055-2
Descripción interna de TE: 2.0MM,HDR,12POS,R/A
Todo AMP HPI 2.0 mm Headers (206)

Tipo de ensamble de conector PCB : Cabezal para montaje PCB
Orientación del montaje en PCB : Ángulo recto
Sistema de conectores : Cable a placa
Número de posiciones : 12
Número de filas : 1

Ver todas las características

Más Menos

Piezas y herramientas compatibles

Documentos

Ilustraciones de productos

2.0MM PITCH HPI, RIGHT-ANGLE POST HEADERS. ENG_CD_440055_B4.pdf Inglés

Archivos CAD

Descargar modelo ECAD
Descargar el Library Loader gratuito para convertir este archivo a tu herramienta ECAD. Más información sobre el modelo ECAD.
3D PDF 3D_CVM_CVM_1-440055-2_B3.pdf 3D
Esquema del producto ENG_CVM_CVM_1-440055-2_B3.2d_dxf.zip Inglés
ENG_CVM_CVM_1-440055-2_B3.3d_igs.zip Inglés
ENG_CVM_CVM_1-440055-2_B3.3d_stp.zip Inglés

Páginas de catálogo y hojas de datos

HPI Connectors QRG ENG_DS_1-1773713-2_HPI_QRG_EN_0820.pdf Inglés

Especificaciones del producto

Especificación de la aplicación ENG_SS_114-57011_C.pdf Inglés
Especificación del producto ENG_SS_108-1235-1_A.pdf Inglés
ENG_SS_108-57100_D1.pdf Inglés
Informe de prueba de cualificación ENG_SS_501-57058_B2.pdf Inglés

Homologaciones de la agencia

Informe UL ENG_AAD_UL_CERT_ML_E186634_E28476_2000120_D-1.pdf Inglés

UL ENG_AAD_UL_E28476_20001207__C.pdf Inglés
ENG_AAD_UL_CERT_ML_E186634_E28476_20001207_C1_B.pdf Inglés

Certificado CSA ENG_AAD_CSA_222156_6233_1475575_A.pdf Inglés

Aviso sobre cambio en producto

Ver aviso sobre cambio en producto Se requiere iniciar sesión para acceder a los avisos sobre cambio en producto

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.

Características de la carcasa

Material de la carcasa : Nailon 66 con fibra de vidrio (GF)
Distancia entre pines : 2 mm [ .079 in ]

Características del contacto

Acabado del material de recubrimiento para área de conexión de contacto : Brillante
Material de recubrimiento para área de conexión de contacto de PCB : Estaño
Material base de contacto : Latón
Longitud de área de conexión de contacto : 3.5 mm [ .138 in ]
Forma de contacto : Cuadrado
Dimensión del pin cuadrado : .5 mm [ .02 in ]
Acabado de material de recubrimiento para área de conexión de contacto de PCB : Brillante
Material de recubrimiento para área de conexión de contacto : Estaño
Tipo de contacto : Pin
Corriente nominal de contacto (máx.) (A): 3

Características de la terminación

Dimensión del pin cuadrado : .5 mm [ .02 in ]
Longitud de pin : 3.4 mm [ .134 in ]
Método de conexión a PCB : Orificio pasante: soldadura

Fijación mecánica

Tipo de alineación de conexión : Polarización
Tipo de retención de montaje en PCB : Puntas con pliegues
Retención de la conexión : Sin
Retención de montaje en PCB : Con
Alineación de montaje en PCB : Sin
Tipo de montaje del conector : Montaje en placa
Alineación de conexión : Con

Características del empaquetado

Cantidad por empaque : 250
Método de empaque : Bolsa

Dimensiones

Longitud del conector : 26 mm [ 1.024 in ]
Altura del conector : 4.95 mm [ .195 in ]
Grosor de la PCB (recomendado) : 1 – 1.6 mm [ .039 – .063 in ]
Ancho del conector : 7.7 mm [ .303 in ]

Características eléctricas

Voltaje de funcionamiento (VDC): 250
Voltaje de funcionamiento (VAC): 250

Características del tipo de producto

Tipo de ensamble de conector PCB : Cabezal para montaje PCB
Sistema de conectores : Cable a placa
Tipo de conector de pines para PCB : Parcialmente blindado
Sellable : No
El conector y el contacto se conectan a : Placa de circuito impreso

Características de la configuración

Orientación del montaje en PCB : Ángulo recto
Número de posiciones : 12
Número de filas : 1

Características del cuerpo

Color del producto : Natural

Condiciones de uso

Rango de temperatura de funcionamiento : -25 – 85 °C [ -13 – 185 °F ]

Operación/aplicación

Aplicación de circuitos : Señal

Estándares de la industria

Índice de flamabilidad UL : UL 94V-0

Otro

Conformidad con la directiva RoHS de la UE : Conforme
En conformidad con las normas VFU de la UE : Conforme
