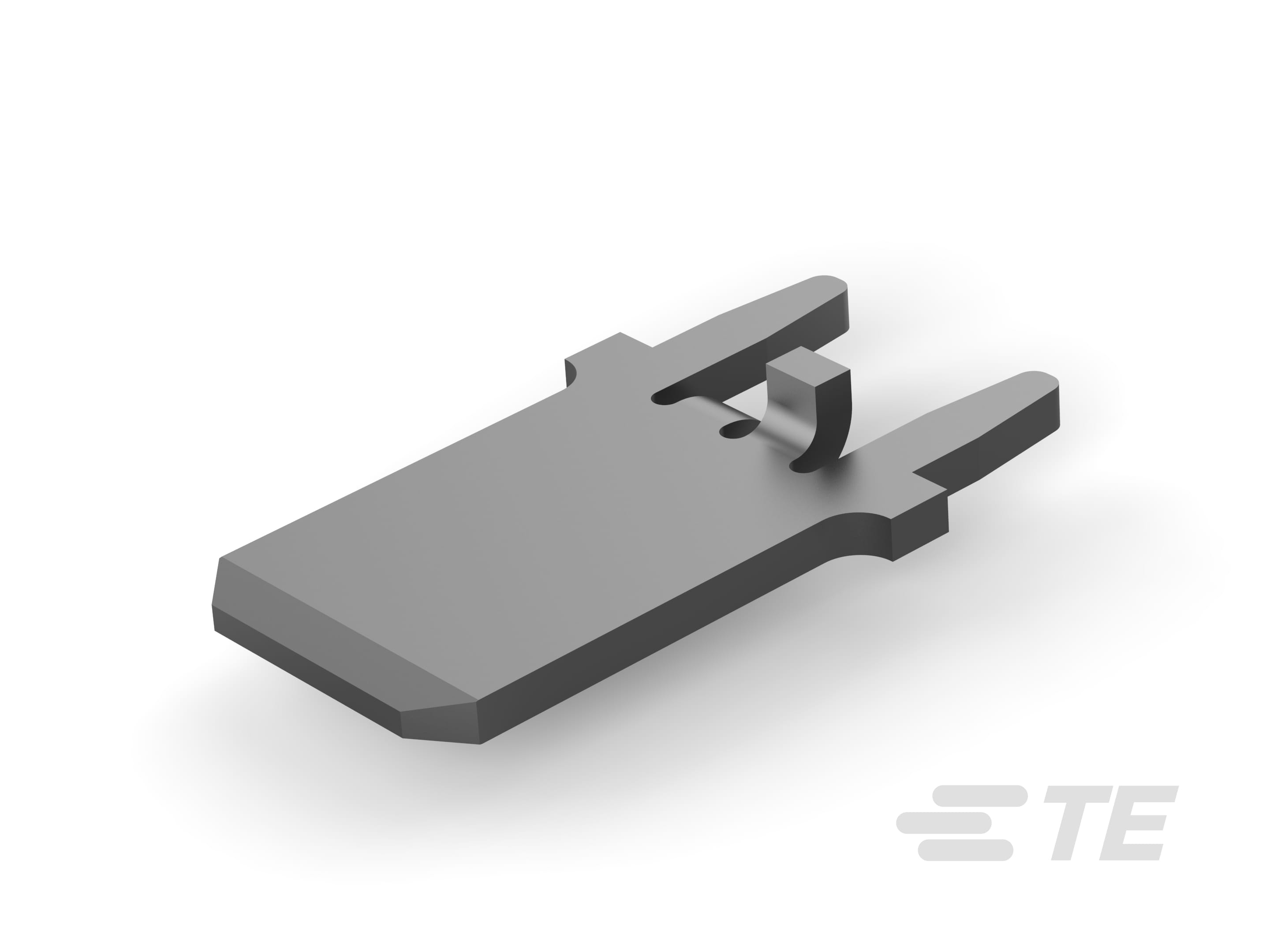

1217861-1
Tab, Mating Tab Width 6.35 mm [.25 in], PCB Hole Diameter 1.4 mm [.055 in], Through Hole - Solder, Tin Plating, Brass, Reel, FASTON 250, PCB Terminals
1217861-1
Tab, Mating Tab Width 6.35 mm [.25 in], PCB Hole Diameter 1.4 mm [.055 in], Through Hole - Solder, Tin Plating, Brass, Reel, FASTON 250, PCB Terminals
-
- FASTON
- FASTON 250
- Núm. interno de TE: 1217861-1
- Descripción interna de TE: 250 FASTON,PCB TAB,TCBR
-
Método de empaque : Carrete
-
Rango de temperatura de funcionamiento : -30 – 110 °C [ -22 – 230 °F ]
-
Altura del perfil desde la PCB : 10.21 mm [ .402 in ]
-
Grosor de material de recubrimiento para área de conexión de contacto : 3.81 µm [ 150 µin ]
Documentos
Ilustraciones de productos
- TAB, FASTON, P.C.BOARD 6.35 [.250] ENG_CD_1217861_H.pdf Inglés
Archivos CAD
-
Descargar modelo ECAD
Descargar el Library Loader gratuito para convertir este archivo a tu herramienta ECAD. Más información sobre el modelo ECAD.
- 3D PDF 3D_CVM_CVM_1217861-1_H.pdf 3D
-
Descargar modelo ECAD
Descargar el Library Loader gratuito para convertir este archivo a tu herramienta ECAD. Más información sobre el modelo ECAD.
- Diseño de PCB Descargar símbolo y huella (SnapEDA)
- Esquema del producto ENG_CVM_CVM_1217861-1_H.2d_dxf.zip Inglés
- ENG_CVM_CVM_1217861-1_H.3d_igs.zip Inglés
- ENG_CVM_CVM_1217861-1_H.3d_stp.zip Inglés
Especificaciones del producto
- Especificación de la aplicación ENG_SS_114-2115_F3.pdf Inglés
Homologaciones de la agencia
- Certificado CSA ENG_AAD_CSA_164196_6227_1080983_A.pdf Inglés
- ENG_AAD_CSA_CERT_1080983_B.pdf Inglés
