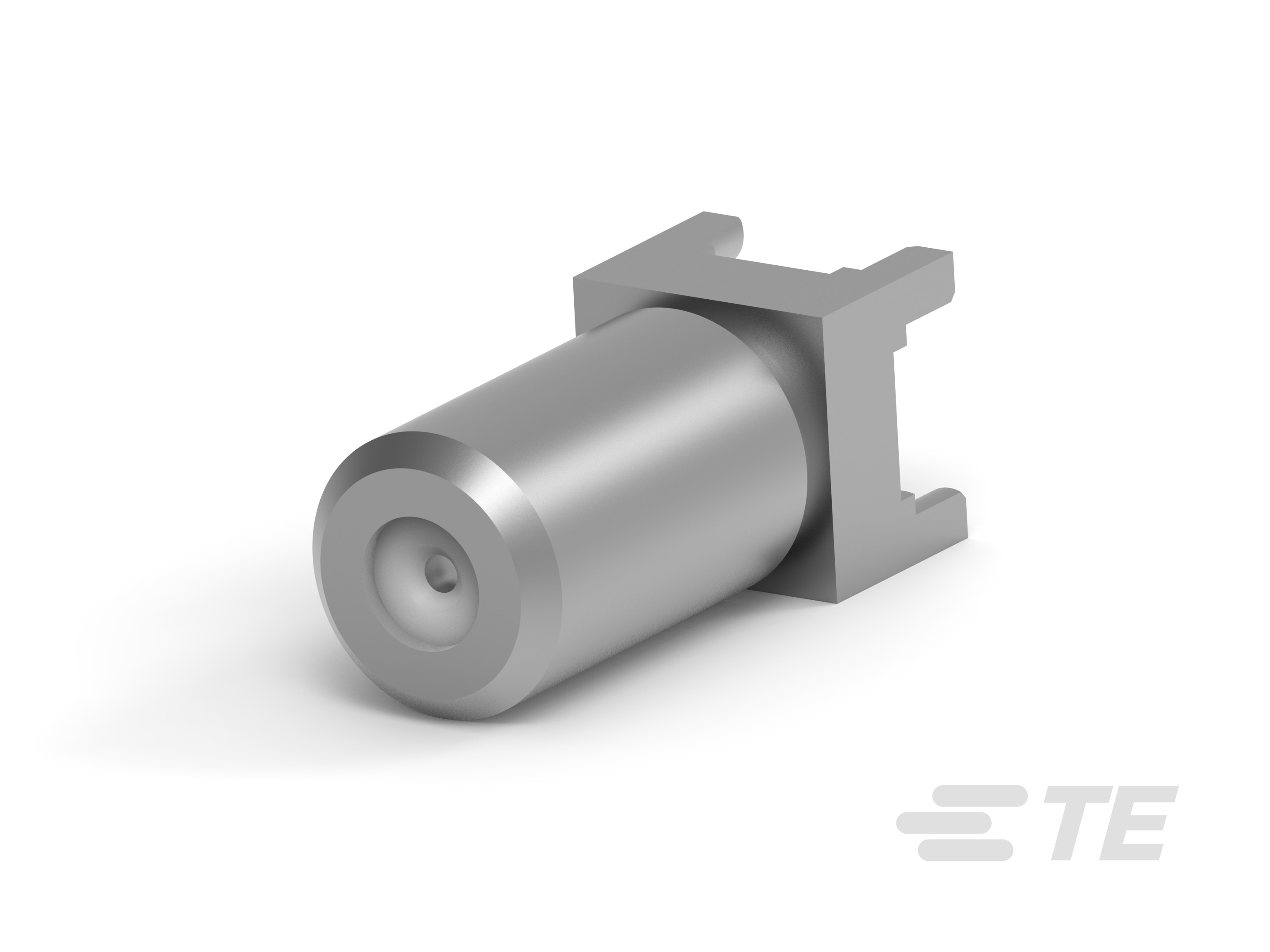

Conector tipo F: macho (de señal analógica), montaje vertical, 75 ohmios

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

• Orientación del montaje en PCB  Vertical

• Número de posiciones  1

• Número de contactos coaxiales  1

• Altura del perfil desde la PCB  20.57 mm [ .81 in ]

• Diámetro externo del conector RF acoplado (aproximado)  9.65 mm [ .38 in ]

• Longitud de pin  3.56 mm [ .14 in ]

• Método de conexión a PCB  Orificio pasante: soldadura

• Material del recubrimiento base del contacto central del conector RF  Níquel

• Material de recubrimiento de contacto central de conector RF  Estaño

• Material de contacto central de conector RF  Bronce fosfórico, Cobre de berilio

• Interfaz de RF  Tipo F

• Estilo de conector RF  Conector hembra

• Sistema de conectores  Cable a placa

• Sellable  No

• El conector y el contacto se conectan a  Placa de circuito impreso

• Impedancia (Ω) 75

• Mecanismo de acoplamiento de conector RF  A presión, Roscado

• Tipo de montaje del conector  Montaje en placa

• Método de captivación de contacto RF  Mecánico

• Detención  Sin

• Frecuencia de funcionamiento (GHz) 1

• Material del cuerpo  Zinc

• Material del recubrimiento del cuerpo  Estaño

• Método de empaque  Bolsa, Caja

• Material dieléctrico  PTFE

• Conformidad con la directiva RoHS de la UE  Conforme

• En conformidad con las normas VFU de la UE  Conforme, No conforme
