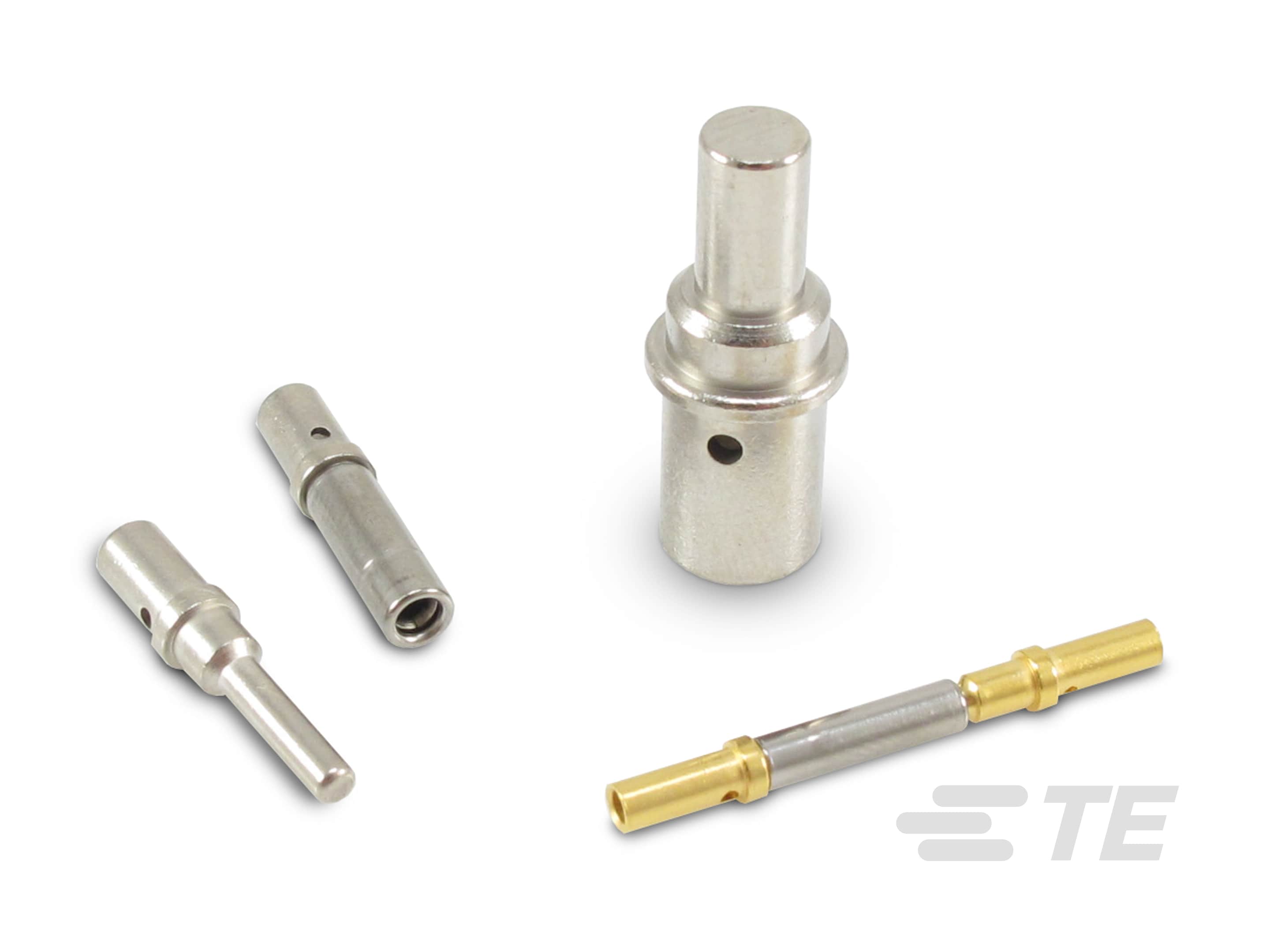

Contactos resistentes DEUTSCH

DEUTSCH

Contacto común DEUTSCH

Los contactos resistentes DEUTSCH terminan cables de 4 AWG a 22 AWG (25 - 0,35 mm²) y están disponibles en 5 tamaños cada uno de los pines y zócalos. Están disponibles con un acabado de niquelado o chapado en oro. Los contactos resistentes están diseñados para su uso con tamaños de alambre más grandes y aplicaciones de alta resistencia.

Más Menos

Galería de imágenes |
Ficha técnica|

Características del producto

Método de empaque : Encapsulado, Portador, Caja, Bolsa, Caja de cartón
Rango de temperatura de funcionamiento (°C): -55 – 125, -55 – 150
Rango de temperatura de funcionamiento (°F): -67 – 257, -67 – 302
Diámetro de orificio en PCB (mm): .89 – .99, 1.3 – 1.4
Diámetro de orificio en PCB (in): .035 – .039, .051 – .055
Diámetro de pin de conexión (mm): 2.4, 5.7, 1.5, 1, 3.61, 1.59
Diámetro de pin de conexión (in): .142, .225, .094, .062, .063, .06, .04

Disponible en

Producto	Núm. de pieza de TE	Documentos	Tipo de terminal	Diámetro de pin de conexión	Terminal transmite	Calibre del cable	Calibre del cable	Búsqueda del calibre del cable	Búsqueda del calibre del cable	Función principal de bloqueo	Interfaz de revestimiento	El producto se conecta a	Temperatura de funcionamiento (máx.)	Longitud de terminal tab	Rango de temperatura de funcionamiento	Conformidad con la directiva RoHS de la UE	En conformidad con las normas VFU de la UE
SOC, SOLID, SIZE 12, 12-14AWG, NI	0462-203-12141	Ilustraci\u00F3n del producto 3D PDF	Enchufe	2.4 mm	25 – 40 A (Potencia)	12 – 14 AWG	3 – 2 mm²	3 mm², 2.5 mm², 2 mm²	12 AWG, 14 AWG	Integrado en la carcasa	Níquel (Ni)	Cable	125 °C	-	-55 – 125 °C	-	-
SOC, SOLID, SIZE 20, 16-18AWG, NI	0462-005-20141	Ilustraci\u00F3n del producto 3D PDF	Enchufe	1 mm	0 – 24 A (potencia baja)	16 – 18 AWG	.75 – 1.5 mm²	1 mm², .75 mm², 1.5 mm²	18 AWG, 16 AWG	-	Níquel (Ni)	Cable	125 °C	-	-55 – 125 °C	-	-
SOC, SOLID, SIZE 16, 20-24AWG, AU	0462-006-1631	Ilustraci\u00F3n del producto 3D PDF	Enchufe	1.5 mm	0 – 24 A (potencia baja)	24 – 20 AWG	.204 – .518 mm²	-	-	Integrado en la carcasa	-	Cable	150 °C	-	-55 – 150 °C	-	-
SOC, SOLID, SIZE 20, 20AWG, NI	0462-201-20141	Ilustraci\u00F3n del producto 3D PDF	Enchufe	1 mm	0 – 24 A (potencia baja)	20 AWG	.5 mm²	.5 mm²	20 AWG	-	Níquel (Ni)	Cable	125 °C	-	-55 – 125 °C	-	-
SOC, SOLID, SIZE 20, 16-18AWG, SN	0462-005-20309	Ilustraci\u00F3n del producto 3D PDF	Enchufe	1 mm	0 – 24 A (potencia baja)	16 – 18 AWG	.75 – 1.5 mm²	1 mm², .75 mm², 1.5 mm²	18 AWG, 16 AWG	-	Estaño (Sn)	Cable	125 °C	-	-55 – 125 °C	-	-
SOC, SOLID, SIZE 8, 8-10AWG, AU	2362987-1	Ilustraci\u00F3n del producto 3D PDF	Enchufe	3.61 mm	41 – 100 A (potencia alta)	8 – 10 AWG	5 – 8 mm²	5 mm², 8 mm², 6 mm²	8 AWG, 10 AWG	Cuerpo limpio	Oro (Au)	Cable	150 °C	24.84 mm	-55 – 150 °C	-	-
PIN, SOLID, SIZE 12, 12-14AWG, NI	0460-204-12141	Ilustraci\u00F3n del producto 3D PDF	Pin	2.4 mm	25 – 40 A (Potencia)	14 – 12 AWG	2.08 – 3.31 mm²	-	-	-	Níquel (Ni)	Cable	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, 16-20AWG, NI	0460-202-16141	Ilustraci\u00F3n del producto 3D PDF	Pin	1.59 mm	0 – 24 A (potencia baja)	16 – 20 AWG	.5 – 1.5 mm²	.5 mm², .75 mm², 1.5 mm², 1 mm²	20 AWG, 18 AWG, 16 AWG	-	Níquel (Ni)	Cable	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, 16-20AWG, AU	0460-202-1631	Ilustraci\u00F3n del producto 3D PDF	Pin	1.59 mm	0 – 24 A (potencia baja)	16 – 20 AWG	.5 – 1.5 mm²	.5 mm², 1.5 mm², .75 mm², 1 mm²	18 AWG, 20 AWG, 16 AWG	-	Oro (Au)	Cable	150 °C	-	-55 – 150 °C	-	-
PIN, SOLID, SIZE 16, 14AWG, NI	0460-215-16141	Ilustraci\u00F3n del producto 3D PDF	Pin	1.5 mm	0 – 24 A (potencia baja)	14 AWG	2 mm²	2 mm²	14 AWG	Cuerpo limpio	Níquel (Ni)	Cable	125 °C	20.57 mm	-55 – 125 °C	-	-
SOC, SOLID, SIZE 4, 6AWG, NI	0462-203-04141	Ilustraci\u00F3n del producto 3D PDF	Enchufe	5.7 mm	41 – 100 A (potencia alta)	6 AWG	13 – 16 mm²	16 mm², 13 mm²	6 AWG	Integrado en la carcasa	Níquel (Ni)	Cable	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 12, EXTENDED PCB, NI	0460-208-12141	3D PDF	Pin	2.4 mm	25 – 40 A (Potencia)	-	-	-	-	Integrado en la carcasa	Níquel (Ni)	PCB	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 20, 16-18AWG, NI	0460-010-20141	Ilustraci\u00F3n del producto 3D PDF	Pin	1 mm	0 – 24 A (potencia baja)	16 – 18 AWG	.75 – 1.5 mm²	1 mm², 1.5 mm², .75 mm²	18 AWG, 16 AWG	Cuerpo limpio	Níquel (Ni)	Cable	125 °C	18.06 mm	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, EXTENDED PCB, AU	0460-244-1631	Ilustraci\u00F3n del producto 3D PDF	Pin	1.5 mm	0 – 24 A (potencia baja)	-	-	-	-	Cuerpo limpio	Oro (Au)	-	150 °C	48.06 mm	-55 – 150 °C	-	-
PIN, SOLID, SIZE 16, 16-20AWG, EXT, NI	0460-247-16141	Ilustraci\u00F3n del producto 3D PDF	Pin	1.5 mm	0 – 24 A (potencia baja)	16 – 20 AWG	.5 – 1.5 mm²	.5 mm², 1 mm², .75 mm², 1.5 mm²	20 AWG, 18 AWG, 16 AWG	Cuerpo limpio	Níquel (Ni)	Cable	125 °C	47.88 mm	-55 – 125 °C	-	-
SOC, SOLID, SIZE 8, 8-10AWG, NI	0462-203-08141	Ilustraci\u00F3n del producto 3D PDF	Enchufe	3.61 mm	41 – 100 A (potencia alta)	8 – 10 AWG	5 – 8 mm²	5 mm², 8 mm², 6 mm²	8 AWG, 10 AWG	Integrado en la carcasa	Níquel (Ni)	Cable	125 °C	-	-55 – 125 °C	-	-
SOC, SOLID, SIZE 16, 14AWG, AU	0462-209-1631	Ilustraci\u00F3n del producto 3D PDF	Enchufe	1.5 mm	0 – 24 A (potencia baja)	14 AWG	2 mm²	2 mm²	14 AWG	Cuerpo limpio	Oro (Au)	Cable	150 °C	19.28 mm	-55 – 150 °C	-	-
PIN, SOLID, SIZE 8, 8-10AWG, AU	2362989-1	Ilustraci\u00F3n del producto 3D PDF	Pin	3.61 mm	41 – 100 A (potencia alta)	8 – 10 AWG	5 – 8 mm²	5 mm², 8 mm², 6 mm²	8 AWG, 10 AWG	Cuerpo limpio	Oro (Au)	Cable	150 °C	26.16 mm	-55 – 150 °C	-	-
PIN, SOLID, SIZE 8, 8-10AWG, NI	0460-204-08141	Ilustraci\u00F3n del producto 3D PDF	Pin	3.61 mm	41 – 100 A (potencia alta)	8 – 10 AWG	5 – 8 mm²	8 mm², 5 mm², 6 mm²	8 AWG, 10 AWG	-	Níquel (Ni)	Cable	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, 16-20AWG, NI	0460-264-16141	Ilustraci\u00F3n del producto 3D PDF	Pin	1.5 mm	0 – 24 A (potencia baja)	16 – 20 AWG	.5 – 1.5 mm²	.5 mm², .75 mm², 1 mm², 1.5 mm²	20 AWG, 18 AWG, 16 AWG	Integrado en la carcasa	Níquel (Ni)	Cable	125 °C	-	-55 – 125 °C	-	-
SOC, SOLID, SIZE 20, 20AWG, AU	0462-201-2031	Ilustraci\u00F3n del producto 3D PDF	Enchufe	1 mm	0 – 24 A (potencia baja)	20 AWG	.5 mm²	.5 mm²	20 AWG	-	Oro (Au)	Cable	150 °C	-	-55 – 150 °C	-	-
PIN, SOLID, SIZE 20, 20AWG, NI	0460-202-20141	Ilustraci\u00F3n del producto 3D PDF	Pin	1 mm	0 – 24 A (potencia baja)	20 AWG	.5 mm²	.5 mm²	20 AWG	-	Níquel (Ni)	Cable	125 °C	-	-55 – 125 °C	-	-
SOC, SOLID, SIZE 16, 16-20AWG, AU	0462-201-1631	Ilustraci\u00F3n del producto 3D PDF	Enchufe	1.59 mm	0 – 24 A (potencia baja)	16 – 20 AWG	.5 – 1.5 mm²	.5 mm², .75 mm², 1 mm², 1.5 mm²	16 AWG, 20 AWG, 18 AWG	-	Oro (Au)	Cable	150 °C	-	-55 – 150 °C	-	-
SOC, SOLID, SIZE 16, 16-20AWG, NI	0462-201-16141	Ilustraci\u00F3n del producto 3D PDF	Enchufe	1.59 mm	0 – 24 A (potencia baja)	16 – 20 AWG	.5 – 1.5 mm²	.5 mm², 1.5 mm², 1 mm², .75 mm²	16 AWG, 18 AWG, 20 AWG	-	Níquel (Ni)	Cable	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, 14AWG, AU	0460-215-1631	Ilustraci\u00F3n del producto 3D PDF	Pin	1.5 mm	0 – 24 A (potencia baja)	14 AWG	2 mm²	2 mm²	14 AWG	Cuerpo limpio	Oro (Au)	Cable	150 °C	20.85 mm	-55 – 150 °C	-	-
PIN, SOLID, SIZE 20, 20AWG, AU	0460-202-2031	Ilustraci\u00F3n del producto 3D PDF	Pin	1 mm	0 – 24 A (potencia baja)	20 AWG	.5 mm²	.5 mm²	20 AWG	-	Oro (Au)	Cable	150 °C	-	-55 – 150 °C	-	-
PIN, SOLID, SIZE 16, EXTENDED PCB, NI	0460-208-16141	3D PDF	Pin	1.59 mm	0 – 24 A (potencia baja)	-	-	-	-	-	Níquel (Ni)	PCB	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, EXTENDED PCB, AU	0460-208-1631	3D PDF	Pin	1.59 mm	0 – 24 A (potencia baja)	-	-	-	-	-	Oro (Au)	PCB	150 °C	-	-55 – 150 °C	-	-
PIN, SOLID, SIZE 20, EXTENDED PCB, AU	0460-208-2031	3D PDF	Pin	1 mm	0 – 24 A (potencia baja)	-	-	-	-	-	Oro (Au)	-	150 °C	-	-55 – 150 °C	-	-
SOC, SOLID, SIZE 16,16-20AWG,PD/NI/AU	0462-004-1631	Ilustraci\u00F3n del producto 3D PDF	Enchufe	1.5 mm	0 – 24 A (potencia baja)	16 – 20 AWG	.5 – 1.5 mm²	.5 mm², 1 mm², 1.5 mm², .75 mm²	20 AWG, 18 AWG, 16 AWG	Integrado en la carcasa	Paladio y níquel (PdNi)	Cable	150 °C	-	-55 – 150 °C	-	-
PIN, SOLID, SIZE 16, 16-18AWG, PD/NI/AU	0460-002-1631	Ilustraci\u00F3n del producto 3D PDF	Pin	1.5 mm	0 – 24 A (potencia baja)	16 – 18 AWG	.75 – 1.5 mm²	.75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG	Integrado en la carcasa	Paladio y níquel (PdNi)	Cable	150 °C	-	-55 – 150 °C	-	-
PIN, SOLID, SIZE 20, 16-18AWG, AU	0460-010-2031	Ilustraci\u00F3n del producto 3D PDF	Pin	1 mm	0 – 24 A (potencia baja)	16 – 18 AWG	.75 – 1.5 mm²	1.5 mm², 1 mm², .75 mm²	16 AWG, 18 AWG	Cuerpo limpio	Oro (Au)	Cable	150 °C	18.29 mm	-55 – 150 °C	-	-
PIN, SOLID, SIZE 20, EXTENDED PCB, SN	0460-208-2090	3D PDF	Pin	1 mm	0 – 24 A (potencia baja)	-	-	-	-	-	Estaño (Sn)	-	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, EXTENDED PCB, NI	0460-241-16141	Ilustraci\u00F3n del producto 3D PDF	Pin	1.5 mm	0 – 24 A (potencia baja)	-	-	-	-	Integrado en la carcasa	Níquel (Ni)	PCB	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, EXTENDED PCB, NI	0460-244-16141	Ilustraci\u00F3n del producto 3D PDF	Pin	1.5 mm	0 – 24 A (potencia baja)	-	-	-	-	Cuerpo limpio	Níquel (Ni)	-	125 °C	48.06 mm	-55 – 125 °C	-	-
PIN, SOLID, SIZE 12, EXTENDED PCB, SN	0460-245-1290	Ilustraci\u00F3n del producto 3D PDF	Pin	2.4 mm	25 – 40 A (Potencia)	-	-	-	-	Integrado en la carcasa	-	-	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 16, 16-20AWG, EXT, AU	0460-247-1631	Ilustraci\u00F3n del producto 3D PDF	Pin	1.5 mm	0 – 24 A (potencia baja)	16 – 20 AWG	.5 – 1.5 mm²	.5 mm², 1 mm², 1.5 mm², .75 mm²	20 AWG, 18 AWG, 16 AWG	Cuerpo limpio	Oro (Au)	Cable	150 °C	47.88 mm	-55 – 150 °C	-	-
SOC, SOLID, SIZE 20, 16-18AWG, AU	0462-005-2031	Ilustraci\u00F3n del producto 3D PDF	Enchufe	1 mm	0 – 24 A (potencia baja)	16 – 18 AWG	.75 – 1.5 mm²	1 mm², 1.5 mm², .75 mm²	18 AWG, 16 AWG	-	Oro (Au)	Cable	150 °C	-	-55 – 150 °C	-	-
PIN, SOLID, SIZE 4, 6AWG, NI	0460-204-0490	Ilustraci\u00F3n del producto 3D PDF	Pin	5.7 mm	41 – 100 A (potencia alta)	6 AWG	13 – 16 mm²	16 mm², 13 mm²	6 AWG	-	Níquel (Ni)	Cable	125 °C	26.16 mm	-55 – 125 °C	-	-
PIN, SOLID, SIZE 4, 4AWG, NI	5960-203-04141	Ilustraci\u00F3n del producto 3D PDF	Pin	5.7 mm	41 – 100 A (potencia alta)	4 AWG	21 – 25 mm²	25 mm², 21 mm²	4 AWG	Integrado en la carcasa	Níquel (Ni)	Cable	125 °C	-	-55 – 125 °C	-	-
PIN, SOLID, SIZE 12,12-14AWG, AU	0460-220-1231	Ilustraci\u00F3n del producto 3D PDF	Pin	2.4 mm	25 – 40 A (Potencia)	12 – 14 AWG	3 – 2 mm²	3 mm², 2.5 mm², 2 mm²	12 AWG, 14 AWG	Integrado en la carcasa	Paladio y níquel (PdNi)	Cable	150 °C	-	-55 – 150 °C	-	-
PIN, SOLID, SIZE 12,16-18AWG,PD/NI/AU	0460-256-12233	Ilustraci\u00F3n del producto 3D PDF	Pin	2.4 mm	25 – 40 A (Potencia)	16 – 18 AWG	.75 – 1.5 mm²	.75 mm², 1 mm², 1.5 mm²	16 AWG, 18 AWG	Integrado en la carcasa	Paladio y níquel (PdNi)	Cable	150 °C	-	-55 – 150 °C	-	-
SOC, SOLID, SIZE 12, 12-14AWG, AU	0462-210-1231	Ilustraci\u00F3n del producto 3D PDF	Enchufe	2.4 mm	25 – 40 A (Potencia)	12 – 14 AWG	3 – 2 mm²	3 mm², 2.5 mm², 2 mm²	12 AWG, 14 AWG	Integrado en la carcasa	Paladio y níquel (PdNi)	Cable	125 °C	-	-55 – 125 °C	-	-
SOC, SOLID, SIZE 16, 16-20AWG, EXT, AU	0462-221-1631	Ilustraci\u00F3n del producto 3D PDF	Enchufe	1.5 mm	0 – 24 A (potencia baja)	16 – 20 AWG	.5 – 1.5 mm²	.5 mm², 1.5 mm², 1 mm², .75 mm²	18 AWG, 20 AWG, 16 AWG	Integrado en la carcasa	Oro (Au)	Cable	150 °C	-	-55 – 150 °C	-	-
SOC, SOLID, SIZE 4, 4AWG, NI	5962-203-04141	Ilustraci\u00F3n del producto 3D PDF	Enchufe	5.7 mm	41 – 100 A (potencia alta)	4 AWG	21 – 25 mm²	25 mm², 21 mm²	4 AWG	Integrado en la carcasa	Níquel (Ni)	Cable	125 °C	-	-55 – 125 °C	-	-
SOC, SOLID, SIZE 16, 14AWG, NI	0462-209-16141	Ilustraci\u00F3n del producto 3D PDF	Enchufe	1.5 mm	0 – 24 A (potencia baja)	14 AWG	2 mm²	2 mm²	14 AWG	Cuerpo limpio	Níquel (Ni)	Cable	125 °C	19.28 mm	-55 – 125 °C	-	-

Descripción General

Los contactos comunes DEUTSCH resistentes se adaptan a una amplia gama de medidores de alambre.

Especificaciones del material

Los contactos están hechos de aleación de cobre
Chapado en níquel, estaño u oro

Características principales

Contactos de estilo estampados y formados
Chapado en níquel, estaño u oro para resistencia a la corrosión
Amperios nominales máximos a 125° continuos = 7,5 a 100 amperios

Especificaciones de rendimiento

Durabilidad: Sin defectos eléctricos o mecánicos después de 100 ciclos de enganche y desenganche.

Clasificación actual: clasificación de corriente de contacto a 125 °C

Tamaño del contacto	Corriente máx.
Tamaño 20	7,5 amperios
Tamaño 16	13 amperios
Tamaño 12	25 amperios
Tamaño 8	60 amperios
Tamaño 4	100 amperios

Retención de contactos: los contactos soportan una carga mínima de:

20 lbs (89 N) para el tamaño 20
25 lbs (111 N) para el tamaño 16
30 lbs (133 N) para el tamaño 12
35 lbs (1 56 N) para el tamaño 8
35 lbs (1 56 N) para el tamaño 4

Resistencia a la tracción del remache

Tamaño del contacto	Resistencia a la tracción
Tamaño 20	20 lbs
Tamaño 16	25 lbs
Tamaño 12	70 lbs
Tamaño 8	90 lbs
Tamaño 4	300 lbs

Ponte en contacto con Millivolt Drop

Tamaño del contacto	Probar corrientes en amperios	Caída de milivoltios*
20	7.5	60
16	13	60
12	25	60
8	60	60
4	100	60
* Menos caída a través del cable

Consulta la descripción general del producto
Consulta la descripción general del producto para obtener más información sobre nuestros conectores de placa a flex de 0,4 mm

Tamaño	Números de piezas de contacto estampadas y formadas		Identificación de la banda de sujeción	Tamaño de cable AWG (mm²)	Aislamiento del cable O.D. Rango	Longitud de la banda recomendada en pulgadas (mm)	Retención de contacto mínima	Amperios nominales máximos a 125 grados continuos
Tamaño	Pasador	Enchufe	Identificación de la banda de sujeción	Tamaño de cable AWG (mm²)	Aislamiento del cable O.D. Rango	Longitud de la banda recomendada en pulgadas (mm)	Retención de contacto mínima	Amperios nominales máximos a 125 grados continuos
20	1060-20-01**	1062-20-01**	20-01	16-22 (1.5-.035)	.075-.125 (1.91-3.18)	.150-.200 (3.81-5.08)	20 (89)	7.5
20	1060-20-02**	1062-20-02**	20-02	16-22 (1.5-.035)	.051-.085 (1.30-2.16)	.150-.200 (3.81-5.08)	20 (89)	7.5
20	N/A	1062-20-03** (Sin mangas)	20-03	16-22 (1.5-.035)	.075-.125 (1.91-3.18)	.150-.200 (3.81-5.08)	20 (89)	7.5
20	1060-20-06**	1062-20-06**	20-06	14-16 (2.5-1.0)	.075-.125 (1.91-3.18)	.150-.200 (3.81-5.08)	20 (89)	7.5
16	1060- 14-01**	1062- 14-01**	14-16	14-18 (2.0-.75)	.095-.150 (2.41-3.81)	.150-.200 (3.81-5.08)	25 (111)	13
16	1060- 14-10**	1062- 14-10**	14-16	14-18 (2.0-.75)	.095-.150 (2.41-3.81)	.150-.200 (3.81-5.08)	25 (111)	13
16	1060- 16-01**	1062- 16-01**	16-18	14-18 (2.0-.75)	.075-.140 (1.90-3.55)	.150-.200 (3.81-5.08)	25 (111)	13
16	1060- 16-06**	1062- 16-06**	0.5-1.0	16-20 (1.0-.50)	.055-.100 1.40-2.54)	.150-.200 (3.81-5.08)	25 (111)	13
16	1060- 16-09**	1062- 16-09**	16-18	14-18 (2.0-.75)	.075-.140 (1.90-3.550	.150-.200 (3.81-5.08)	25 (111)	13
16	1060- 16-12**	1062- 16-12**	1.0-2.5	12-16 (2.5-1.0)	.075-.140 (1.90-3.55)	.175-.225 (4.45-5.72)	25 (111)	13
16	N/A	1062- 16-14** (Sin mangas)	14-16	12-16 (2.5-1.0)	.075-.140 (1.90-3.55)	.175-.225 (4.45-5.72)	25 (111)	13
12	1060-12-01**	1062-12-01**	12-14	12-14 (4.0-2.0)	.113-.176 (2.87-4.47)	.225-.275 (5.72-6.99)	30 (134)	25
12	1060-12-02**	1062-12-02**	10-12	10■ (6.0-4.0)	.140-.204 (3.56-5.18)	.225-.275 (5.72-6.99)	30 (134)	25

** = Códigos de revestimiento. Consulta con la fábrica para las necesidades de acabados personalizados.

■ = Se prefiere el aislamiento del cable TXL

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Estilo de conector hembra 180°
Sellable No
Función principal de bloqueo Integrado en la carcasa, Cuerpo limpio, En el terminal

Características del contacto

Diámetro de pin de conexión (mm) 1, 1.5, 1.59, 2.4, 3.61, 5.7
Diámetro de pin de conexión (in) .04, .06, .062, .063, .094, .142, .225
Tipo de terminal Enchufe, Pin
Fabricación de contactos Macizo
Tipo de remache Muescas, Engarce en forma de O
Corriente nominal típica (A) 7.5, 13, 25, 60, 100
Tamaño de contacto Tamaño 16, Tamaño 8, Tamaño 4, Tamaño 12, Tamaño 20
Material de recubrimiento para área de conexión de contacto de cable Níquel, Oro, Estaño
Interfaz de revestimiento Níquel (Ni), Paladio y níquel (PdNi), Oro (Au), Estaño (Sn)

Características de la terminación

El producto se conecta a Cable, PCB
Método de conexión a alambre y cable Engarzadora

Dimensiones

Diámetro de orificio en PCB (mm) .89 – .99, 1.3 – 1.4
Diámetro de orificio en PCB (in) .035 – .039, .051 – .055
Búsqueda del calibre del cable (mm²) .5, .75, 1, 1.5, 2, 2.5, 3, 5, 6, 8, 13, 16, 21, 25
Calibre del cable (AWG) 4, 6, 8 – 10, 12 – 14, 14, 14 – 12, 16 – 18, 16 – 20, 20, 24 – 20
Longitud de terminal tab (mm) 18.06, 18.29, 19.28, 20.57, 20.85, 24.84, 26.16, 47.88, 48.06
Longitud de terminal tab (in) .71, .72, .76, .81, .82, .98, 1.03, 1.88, 1.89
Búsqueda del calibre del cable (AWG) 12, 8, 4, 16, 10, 6, 14, 20, 18
Calibre del cable (mm²) .204 – .518, .5, .5 – 1.5, .75 – 1.5, 2, 2.08 – 3.31, 3 – 2, 5 – 8, 13 – 16, 21 – 25

Condiciones de uso

Rango de temperatura de funcionamiento (°C) -55 – 125, -55 – 150
Rango de temperatura de funcionamiento (°F) -67 – 257, -67 – 302
Temperatura de funcionamiento (máx.) (°C) 80, 85, 90, 100, 105, 110, 120, 125, 150
Temperatura de funcionamiento (máx.) (°F) 176, 185, 194, 212, 221, 230, 248, 257, 302
Opción de aislamiento Sin aislamiento, Con aislamiento parcial

Operación/aplicación

Compatible con el material base del alambre Cobre

Características del empaquetado

Método de empaque Encapsulado, Portador, Caja, Bolsa, Caja de cartón
Cantidad por empaque 1, 300, 400, 500, 750, 800, 1200, 1250, 2500, 5000

Otro

Terminal transmite 25 – 40 A (Potencia), 0 – 24 A (potencia baja), 41 – 100 A (potencia alta)
Contacto preferido del cliente Sí, No

Número de referencia

Número interno de TE CAT-D48-ST273
