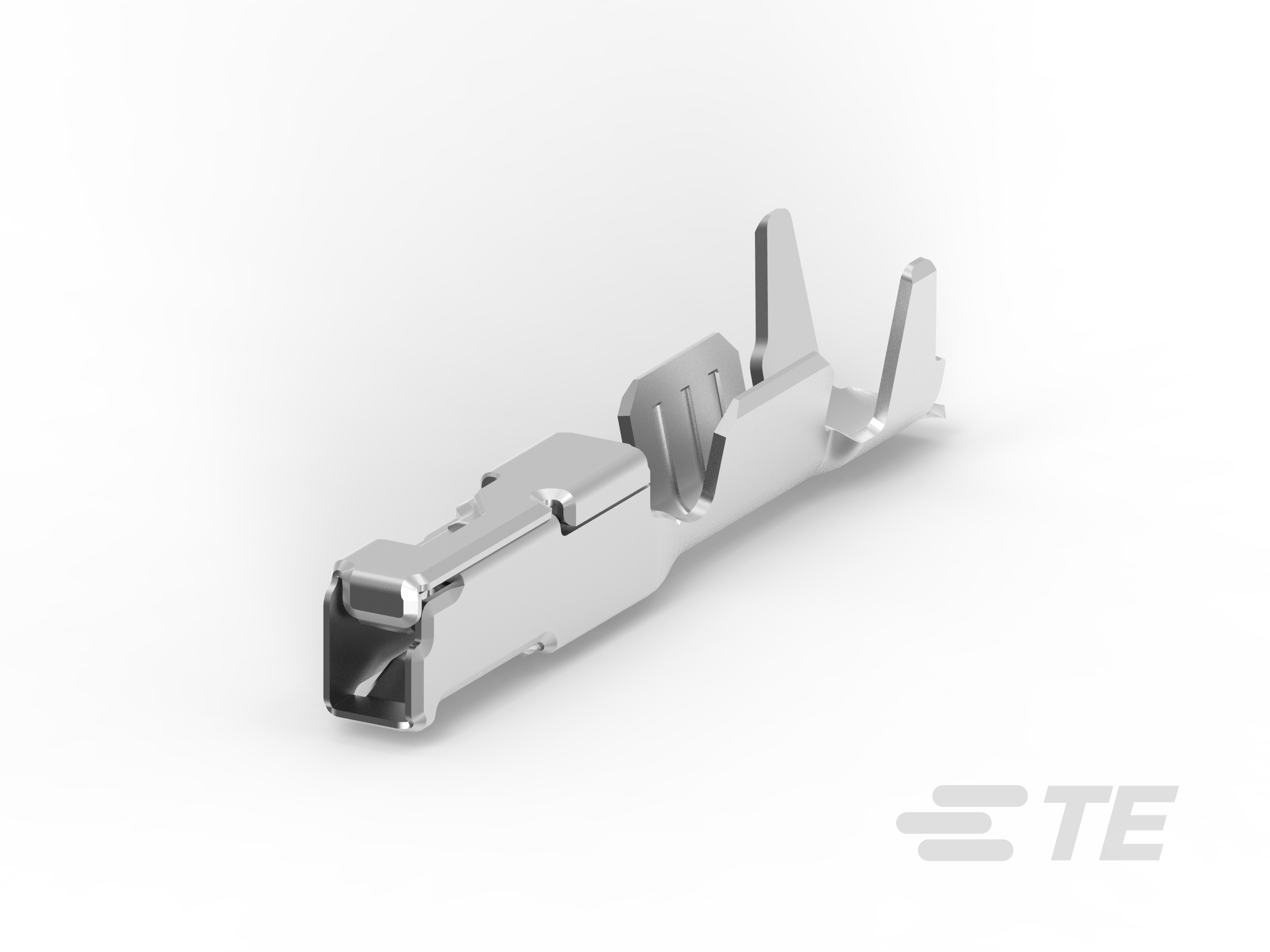

Terminales de generación Y, híbrido de 68 posic.

Terminales de generación Y, híbrido de 68 posic.-CAT-N57-GYTH68
Más Menos

Características del producto

  • Método de empaque : Encapsulado, Carrete, Caja

  • Rango de temperatura de funcionamiento (°C): -40 – 125, -40 – 100

  • Rango de temperatura de funcionamiento (°F): -40 – 257, -40 – 212

  • Rango de diámetro de aislamiento compatible (mm): 1.5 – 1.85, 1.6 – 2.06, 2.06, 1.1 – 1.4

  • Rango de diámetro de aislamiento compatible (in): .059 – .073, .063 – .081, .043 – .055, .081

  • Tipo de sello para teminal : Sello del grupo

  • Búsqueda del calibre del cable (mm²): .5, .4, .35, .75

Disponible en

LADD Inc
Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

  • Estilo de conector hembra  180°

  • Sellable  Sí, No

  • Función principal de bloqueo  Cuerpo limpio

Características del cuerpo

  • Tipo de sello para teminal  Sello del grupo

Características del contacto

  • Tipo de terminal  Receptáculo, Pin, Lengüeta

  • Fabricación de contactos  Estampado y formado

  • Grosor de terminal tab (mm) .62, .64

  • Grosor de terminal tab (in) .02, .024, .025

  • Tipo de remache  Engarce en forma de F

  • Ancho de terminal tab (mm) .64, .8

  • Ancho de terminal tab (in) .02, .025, .031

  • Corriente nominal típica (A) 9, 10

  • Tamaño de contacto  .64mm, .8mm

  • Material de recubrimiento para área de conexión de contacto de cable  Estaño

  • Interfaz de revestimiento  Estaño (Sn)

Características de la terminación

  • El producto se conecta a  Cable, Alambres y cables

  • Método de conexión a alambre y cable  Engarzadora

Dimensiones

  • Rango de diámetro de aislamiento compatible (mm) 1.1 – 1.4, 1.5 – 1.85, 1.6 – 2.06, 2.06

  • Rango de diámetro de aislamiento compatible (in) .043 – .055, .059 – .073, .063 – .081, .081

  • Búsqueda del calibre del cable (mm²) .35, .4, .5, .75

  • Calibre del cable (AWG) 18, 20 – 22, 22 – 20, 22

  • Longitud de terminal tab  22.95 mm [ .9 in ]

  • Búsqueda del calibre del cable (AWG) 21, 22, 20, 18

  • Calibre del cable (mm²) .35, .35 – .5, .5 – .35, .75, .82

Condiciones de uso

  • Rango de temperatura de funcionamiento (°C) -40 – 125, -40 – 100

  • Rango de temperatura de funcionamiento (°F) -40 – 257, -40 – 212

  • Temperatura de funcionamiento (máx.) (°C) 80, 85, 90, 100, 105, 110, 120, 125

  • Temperatura de funcionamiento (máx.) (°F) 176, 185, 194, 212, 221, 230, 248, 257

  • Opción de aislamiento  Sin aislamiento

Operación/aplicación

  • Compatible con el material base del alambre  Cobre

Estándares de la industria

  • Compatible con organizaciones o normas  USCAR-21, SAE/USCAR-2/USCAR-21, SAE/USCAR-2

Características del empaquetado

  • Método de empaque  Encapsulado, Carrete, Caja

  • Cantidad por empaque  7500, 10000

Otro

  • Terminal transmite  0 – 24 A (potencia baja)

  • Contacto preferido del cliente  No, Sí

Número de referencia

  • Número interno de TE CAT-N57-GYTH68
