Ve los productos a continuación para obtener precios detallados

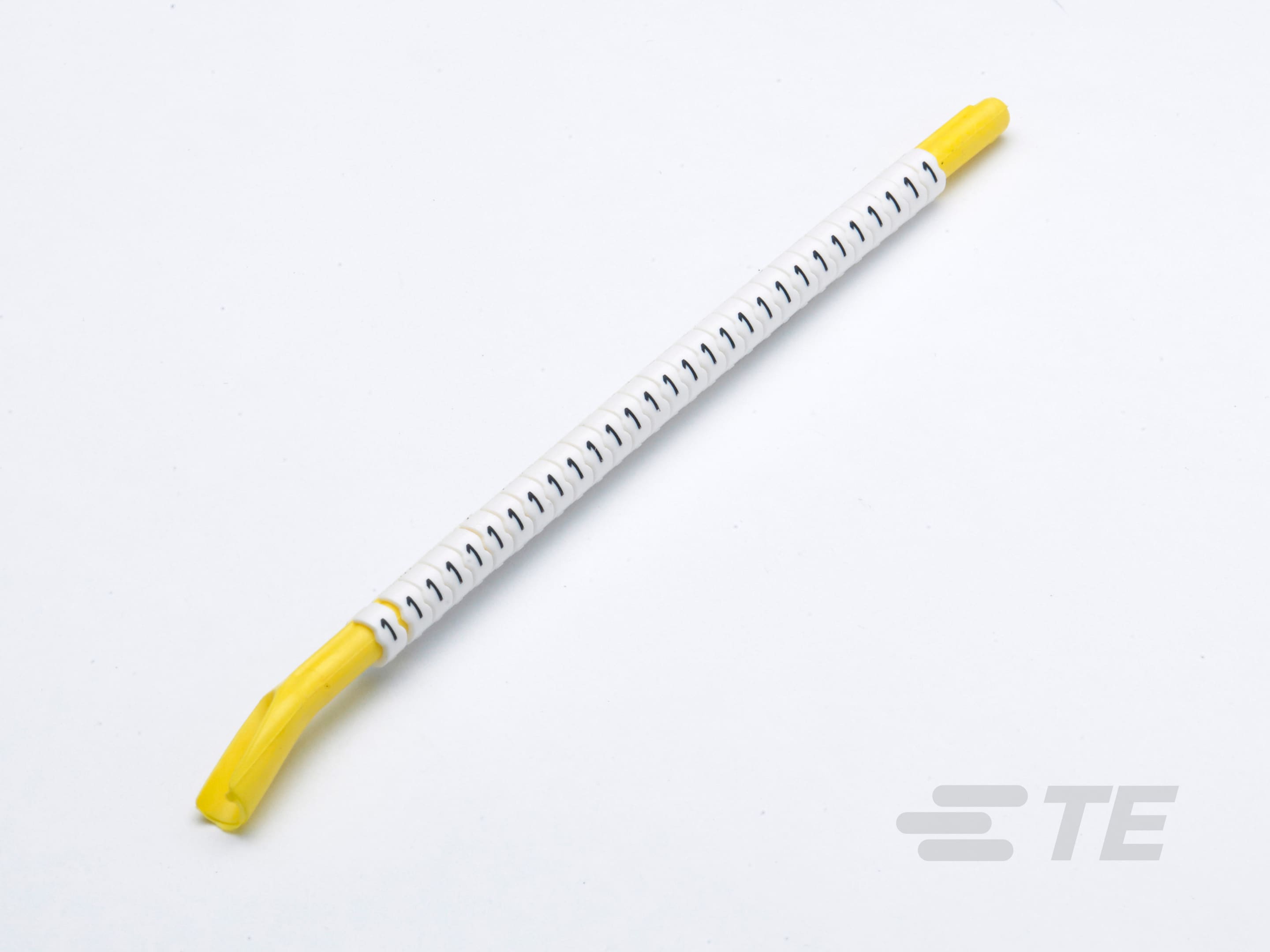

Marcadores STD a presión

Agastat 7000

Fabricados con un compuesto de polioximetileno sin halógenos, estos marcadores de perfil expansivos se instalan lateralmente mediante una varilla aplicadora, lo que permite su identificación después de la terminación y/o instalación.

Más Menos

Hoja de datos |
Ficha técnica|

Características del producto

Estilo de marcador: A presión, A presión

Disponible en

Producto	Núm. de pieza de TE	Documentos	Tamaño de marcador	Rango compatible de diámetros de cable	Color del producto	Corte del marcador	Marcado	Ancho de producto	Color de marcado impreso	Material primario del producto
STD06W-6	177598-000	Ilustraci\u00F3n del producto	STD 06	2.6 – 3.5 mm	Blanco	Recto	6	-	Negro	Polioximetileno
STD03Y-2	610528-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Amarillo	Recto	2	-	Negro	Polioximetileno
STD03Y-1	197036-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Amarillo	Recto	1	-	Negro	Polioximetileno
STD12W-0	027608-000	Ilustraci\u00F3n del producto	STD 12	4.5 – 6 mm	Blanco	Recto	0	-	Negro	Polioximetileno
STD12W-3	869998-000	Ilustraci\u00F3n del producto	STD 12	4.5 – 6 mm	Blanco	Recto	3	-	Negro	Polioximetileno
STD17W-5	286422-000	Ilustraci\u00F3n del producto	STD 17	8.5 – 11.5 mm	-	Recto	5	-	Negro	-
STD12Y-B	1-1768045-2	Ilustraci\u00F3n del producto	STD 12	4.5 – 6 mm	Amarillo	Recto	B	-	Negro	Polioximetileno
STD12Y-F	2-1768045-3	Ilustraci\u00F3n del producto	STD 12	4.5 – 6 mm	Amarillo	Recto	F	-	Negro	Polioximetileno
STD21W-1	303184-000	Ilustraci\u00F3n del producto	STD 21	11 – 15.5 mm	-	Recto	1	-	Negro	-
STD21Y-7	3-1768047-2	Ilustraci\u00F3n del producto	STD 21	11 – 15.5 mm	-	Recto	7	-	Negro	-
STD21W-2	563918-000	Ilustraci\u00F3n del producto	STD 21	11 – 15.5 mm	-	Recto	2	-	Negro	-
STD12Y-A	1768045-9	Ilustraci\u00F3n del producto	STD 12	4.5 – 6 mm	Amarillo	Recto	A	-	Negro	Polioximetileno
STD21W-3	884468-000	Ilustraci\u00F3n del producto	STD 21	11 – 15.5 mm	-	Recto	3	-	Negro	-
STD05W-5	7-1768042-8	Ilustraci\u00F3n del producto	STD 05	2.3 – 3 mm	Blanco	Recto	5	-	Negro	Polioximetileno
STD21W-4	666714-000	Ilustraci\u00F3n del producto	STD 21	11 – 15.5 mm	-	Recto	4	-	Negro	-
STD21Y-8	3-1768047-3	Ilustraci\u00F3n del producto	STD 21	11 – 15.5 mm	-	Recto	8	-	Negro	-
STD05W-3	7-1768042-6	Ilustraci\u00F3n del producto	STD 05	2.3 – 3 mm	Blanco	Recto	3	-	Negro	Polioximetileno
STD05W-4	7-1768042-7	Ilustraci\u00F3n del producto	STD 05	2.3 – 3 mm	Blanco	Recto	4	-	Negro	Polioximetileno
STD05W-6	7-1768042-9	Ilustraci\u00F3n del producto	STD 05	2.3 – 3 mm	Blanco	Recto	6	-	Negro	Polioximetileno
STD05W-8	8-1768042-1	Ilustraci\u00F3n del producto	STD 05	2.3 – 3 mm	Blanco	Recto	8	-	Negro	Polioximetileno
STD05W-9	8-1768042-2	Ilustraci\u00F3n del producto	STD 05	2.3 – 3 mm	Blanco	Recto	9	-	Negro	Polioximetileno
STD06W-S	220668-000	Ilustraci\u00F3n del producto	STD 06	2.6 – 3.5 mm	Blanco	Recto	S	-	Negro	Polioximetileno
STD17W-2	183268-000	Ilustraci\u00F3n del producto	STD 17	8.5 – 11.5 mm	-	Recto	2	-	Negro	-
STD21W-L	144498-000	Ilustraci\u00F3n del producto	STD 21	11 – 15.5 mm	-	Recto	L	-	Negro	-
STD09W-D	535494-000	Ilustraci\u00F3n del producto	STD 09	3.2 – 4.5 mm	Blanco	Recto	D	-	Negro	Polioximetileno
STD17W-1	203994-000	Ilustraci\u00F3n del producto	STD 17	8.5 – 11.5 mm	-	Recto	1	-	Negro	-
STD02W-D	488834-000	Ilustraci\u00F3n del producto	STD 02	1.4 – 1.8 mm	Blanco	Recto	D	-	Negro	Polioximetileno
STD02W-B	003324-000	Ilustraci\u00F3n del producto	STD 02	1.4 – 1.8 mm	Blanco	Recto	B	-	Negro	Polioximetileno
STD02W-C	055262-000	Ilustraci\u00F3n del producto	STD 02	1.4 – 1.8 mm	Blanco	Recto	C	-	Negro	Polioximetileno
STD01W-A	543032-000	Ilustraci\u00F3n del producto	STD 01	1 – 1.4 mm	Blanco	Recto	A	-	Negro	Polioximetileno
STD06W-8	384682-000	Ilustraci\u00F3n del producto	STD 06	2.6 – 3.5 mm	Blanco	Recto	8	-	Negro	Polioximetileno
STD06W-T	819568-000	Ilustraci\u00F3n del producto	STD 06	2.6 – 3.5 mm	Blanco	Recto	T	-	Negro	Polioximetileno
STD05W-0	7-1768042-3	Ilustraci\u00F3n del producto	STD 05	2.3 – 3 mm	Blanco	Recto	0	-	Negro	Polioximetileno
STD17W-3	364638-000	Ilustraci\u00F3n del producto	STD 17	8.5 – 11.5 mm	-	Recto	3	-	Negro	-
STD17W-L	336396-000	Ilustraci\u00F3n del producto	STD 17	8.5 – 11.5 mm	-	Recto	L	-	Negro	-
STD15Y-6	8-1768045-0	Ilustraci\u00F3n del producto	STD 15	5.8 – 8.5 mm	Amarillo	Recto	6	-	Negro	Polioximetileno
STD17W-4	901940-000	Ilustraci\u00F3n del producto	STD 17	8.5 – 11.5 mm	-	Recto	4	-	Negro	-
STD21W-6	557678-000	Ilustraci\u00F3n del producto	STD 21	11 – 15.5 mm	-	Recto	6	-	Negro	-
STD12W-B	190370-000	Ilustraci\u00F3n del producto	STD 12	4.5 – 6 mm	Blanco	Recto	B	-	Negro	Polioximetileno
STD21Y-9	3-1768047-4	Ilustraci\u00F3n del producto	STD 21	11 – 15.5 mm	-	Recto	9	-	Negro	-
STD02W-M	701898-000	Ilustraci\u00F3n del producto	STD 02	1.4 – 1.8 mm	Blanco	Recto	M	-	Negro	Polioximetileno
STD05W-1	7-1768042-4	Ilustraci\u00F3n del producto	STD 05	2.3 – 3 mm	Blanco	Recto	1	-	Negro	Polioximetileno
STD05W-2	7-1768042-5	Ilustraci\u00F3n del producto	STD 05	2.3 – 3 mm	Blanco	Recto	2	-	Negro	Polioximetileno
STD09W-S	701134-000	Ilustraci\u00F3n del producto	STD 09	3.2 – 4.5 mm	Blanco	Recto	S	-	Negro	Polioximetileno
STD12W-P	200490-000	Ilustraci\u00F3n del producto	STD 12	4.5 – 6 mm	Blanco	Recto	P	-	Negro	Polioximetileno
STD15W-4	924992-000	Ilustraci\u00F3n del producto	STD 15	5.8 – 8.5 mm	Blanco	Recto	4	-	Negro	Polioximetileno
STD06W-7	632126-000	Ilustraci\u00F3n del producto	STD 06	2.6 – 3.5 mm	Blanco	Recto	7	-	Negro	Polioximetileno
STD02Y-2	983856-000	Ilustraci\u00F3n del producto	STD 02	1.4 – 1.8 mm	Amarillo	Recto	2	-	Negro	Polioximetileno
STD15Y-8	8-1768045-2	Ilustraci\u00F3n del producto	STD 15	5.8 – 8.5 mm	Amarillo	Recto	8	-	Negro	Polioximetileno
STD09W-T	594256-000	Ilustraci\u00F3n del producto	STD 09	3.2 – 4.5 mm	Blanco	Recto	T	-	Negro	Polioximetileno
STD05W-7	8-1768042-0	Ilustraci\u00F3n del producto	STD 05	2.3 – 3 mm	Blanco	Recto	7	-	Negro	Polioximetileno
STD06Y-N	858346-000	Ilustraci\u00F3n del producto	STD 06	2.6 – 3.5 mm	Amarillo	Recto	N	-	Negro	Polioximetileno
STD15Y-7	8-1768045-1	Ilustraci\u00F3n del producto	STD 15	5.8 – 8.5 mm	Amarillo	Recto	7	-	Negro	Polioximetileno
STD15Y-9	8-1768045-3	Ilustraci\u00F3n del producto	STD 15	5.8 – 8.5 mm	Amarillo	Recto	9	-	Negro	Polioximetileno
STD15W-3	883382-000	Ilustraci\u00F3n del producto	STD 15	5.8 – 8.5 mm	Blanco	Recto	3	-	Negro	Polioximetileno
STD12W-W	922324-000	Ilustraci\u00F3n del producto	STD 12	4.5 – 6 mm	Blanco	Recto	W	-	Negro	Polioximetileno
STD15Y-4	7-1768045-8	Ilustraci\u00F3n del producto	STD 15	5.8 – 8.5 mm	Amarillo	Recto	4	-	Negro	Polioximetileno
STD06W-N	928608-000	Ilustraci\u00F3n del producto	STD 06	2.6 – 3.5 mm	Blanco	Recto	N	-	Negro	Polioximetileno
STD15W-A	755008-000	Ilustraci\u00F3n del producto	STD 15	5.8 – 8.5 mm	Blanco	Espiga	A	-	Negro	Polioximetileno
STD09W-L	591020-000	Ilustraci\u00F3n del producto	STD 09	3.2 – 4.5 mm	Blanco	Recto	L	-	Negro	Polioximetileno
STD03Y-PLUS	6-1768042-4	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Amarillo	Recto	+	-	Negro	Polioximetileno
STD15W-5	381396-000	Ilustraci\u00F3n del producto	STD 15	5.8 – 8.5 mm	Blanco	Recto	5	-	Negro	Polioximetileno
STD15W-2	631526-000	Ilustraci\u00F3n del producto	STD 15	5.8 – 8.5 mm	Blanco	Recto	2	-	Negro	Polioximetileno
STD15Y-5	7-1768045-9	Ilustraci\u00F3n del producto	STD 15	5.8 – 8.5 mm	Amarillo	Recto	5	-	Negro	Polioximetileno
STD02W-4	028034-000	Ilustraci\u00F3n del producto	STD 02	1.4 – 1.8 mm	Blanco	Recto	4	-	Negro	Polioximetileno
STD12W-A	392758-000	Ilustraci\u00F3n del producto	STD 12	4.5 – 6 mm	Blanco	Recto	A	-	Negro	Polioximetileno
STD03Y-4	499680-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Amarillo	Recto	4	-	Negro	Polioximetileno
STD01W-9	524448-000	Ilustraci\u00F3n del producto	STD 01	1 – 1.4 mm	Blanco	Recto	9	-	Negro	Polioximetileno
STD01W-B	667794-000	Ilustraci\u00F3n del producto	STD 01	1 – 1.4 mm	Blanco	Recto	B	-	Negro	Polioximetileno
STD02W-0	103302-000	Ilustraci\u00F3n del producto	STD 02	1.4 – 1.8 mm	Blanco	Recto	0	-	Negro	Polioximetileno
STD09W-N	547972-000	Ilustraci\u00F3n del producto	STD 09	3.2 – 4.5 mm	Blanco	Recto	N	-	Negro	Polioximetileno
STD02Y-1	557314-000	Ilustraci\u00F3n del producto	STD 02	1.4 – 1.8 mm	Amarillo	Recto	1	-	Negro	Polioximetileno
STD03Y-D	4-1768042-4	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Amarillo	Recto	D	-	Negro	Polioximetileno
STD09Y-B	036610-000	Ilustraci\u00F3n del producto	STD 09	3.2 – 4.5 mm	Amarillo	Recto	B	-	Negro	Polioximetileno
STD03W-B	213166-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Blanco	Recto	B	-	Negro	Polioximetileno
STD03Y-F	886822-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Amarillo	Recto	F	-	Negro	Polioximetileno
STD03Y-H	361720-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Amarillo	Recto	H	-	Negro	Polioximetileno
STD03Y-Q	755512-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Amarillo	Recto	Q	-	Negro	Polioximetileno
STD02W-9	479820-000	Ilustraci\u00F3n del producto	STD 02	1.4 – 1.8 mm	Blanco	Recto	9	-	Negro	Polioximetileno
STD12W-U	606344-000	Ilustraci\u00F3n del producto	STD 12	4.5 – 6 mm	Blanco	Recto	U	-	Negro	Polioximetileno
STD03W-K	384850-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Blanco	Recto	K	-	Negro	Polioximetileno
STD03Y-MINUS	5-1768042-9	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Amarillo	Recto	-	-	Negro	Polioximetileno
STB01-BLANK-7	1-1768037-2	Ilustraci\u00F3n del producto 3D PDF	-	1 – 1.4 mm	Violeta	Recto	-	2.3 mm	Negro	Termoplástico
STD03Y-8	774414-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Amarillo	Recto	8	-	Negro	Polioximetileno
STD01W-6	697328-000	Ilustraci\u00F3n del producto	STD 01	1 – 1.4 mm	Blanco	Recto	6	-	Negro	Polioximetileno
STD03W-G	122028-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Blanco	Recto	G	-	Negro	Polioximetileno
STD03Y-6	518144-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Amarillo	Recto	6	-	Negro	Polioximetileno
STD09W-H	659958-000	Ilustraci\u00F3n del producto	STD 09	3.2 – 4.5 mm	Blanco	Recto	H	-	Negro	Polioximetileno
STD03Y-L	5-1768042-6	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Amarillo	Recto	L	-	Negro	Polioximetileno
STD15W-6	545292-000	Ilustraci\u00F3n del producto	STD 15	5.8 – 8.5 mm	Blanco	Recto	6	-	Negro	Polioximetileno
STD02W-5	939726-000	Ilustraci\u00F3n del producto	STD 02	1.4 – 1.8 mm	Blanco	Recto	5	-	Negro	Polioximetileno
STD15Y-3	7-1768045-7	Ilustraci\u00F3n del producto	STD 15	5.8 – 8.5 mm	Amarillo	Recto	3	-	Negro	Polioximetileno
STD06W-MINUS	1768044-4	Ilustraci\u00F3n del producto	STD 06	2.6 – 3.5 mm	Blanco	Recto	-	-	Negro	Polioximetileno
STD03W-C	586908-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Blanco	Recto	C	-	Negro	Polioximetileno
STD03W-R	559060-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Blanco	Recto	R	-	Negro	Polioximetileno
STD06W-C	286932-000	Ilustraci\u00F3n del producto	STD 06	2.6 – 3.5 mm	Blanco	Recto	C	-	Negro	Polioximetileno
STD01W-1	036952-000	Ilustraci\u00F3n del producto	STD 01	1 – 1.4 mm	Blanco	Recto	1	-	Negro	Polioximetileno
STD03W-V	875154-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Blanco	Recto	V	-	Negro	Polioximetileno
STD03W-U	593358-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Blanco	Recto	U	-	Negro	Polioximetileno
STD03Y-5	998356-000	Ilustraci\u00F3n del producto	STD 03	1.9 – 2.6 mm	Amarillo	Recto	5	-	Negro	Polioximetileno

Descripción General

Los marcadores STD son marcadores individuales a presión que se utilizan para identificar alambres y cables pequeños. Estos marcadores se instalan lateralmente mediante una varilla aplicadora, lo que permite la identificación después de la terminación y/o instalación. Estos marcadores tienen un perfil en expansión que permite a los marcadores acomodar una amplia gama de cables y tamaños de cables pequeños. Los marcadores se suministran cortados en forma de "chevrón" para garantizar que la leyenda permanezca alineada. Fabricados con un compuesto de polioximetileno (POM) sin halógenos, los marcadores de alambre a presión están diseñados para resistir el paso del tiempo, lo que evita los costosos retrabajos antes de que termine la vida útil del equipo. +Por ello, los marcadores a presión de TE se encuentran hoy en día en centrales eléctricas, refinerías de petróleo, plataformas marinas y otros grandes proyectos en todo el mundo.

Características y ventajas

Los marcadores a presión son la manera perfecta de marcar de forma permanente y rápida cables, alambres, conductores y núcleos después de la terminación y la instalación
Sin halógenos
Excelente resistencia a la combustión: Clasificación UL94 HB
Son resistentes a los principales líquidos, incluidos los utilizados en la energía, las refinerías de petróleo, la aviación y el ejército
Hecho de polioximetileno que garantiza resistencia, estabilidad dimensional, baja absorción de humedad y buena resistencia a los productos químicos
Varitas aplicadoras disponibles para una fácil instalación de marcadores

Rango de temperatura de funcionamiento

De -40 ^°C a 106 ^°C (-40 ^°F a 223 ^°F)

Especificaciones y aprobaciones

UL94 HB

Para obtener más información

Ficha técnica: TTDS-094
Hoja de especificaciones del producto: RW-2538

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del cuerpo

Estilo de marcador A presión, A presión
Tamaño de marcador 11, 15, 5, 9, STD 01, STD 02, STD 03, STD 05, STD 06, STD 09, STD 12, STD 15, STD 17, STD 21, STD 24
Color del producto Amarillo, Azul, Blanco, Gris, Marrón, Naranja, Negro, Rojo, Verde, Violeta
Material primario del producto Fluoruro de polivinilo, Polioximetileno, PVC, Termoplástico

Dimensiones

Rango compatible de diámetros de cable (mm) 1 – 1.4, 1.4 – 1.8, 1.9 – 2.6, 1.9 – 2.65, 2.3 – 3, 2.6 – 3.5, 2.9 – 4.7, 3.2 – 4.5, 3.25 – 4.5, 4.5 – 6, 5.8 – 8.5, 8.5 – 11.5, 11 – 15.5, 15 – 19
Rango compatible de diámetros de cable (in) .04 – .055, .055 – .071, .075 – .102, .075 – .104, .091 – .118, .102 – .138, .11 – .19, .126 – .177, .128 – .177, .177 – .236, .228 – .335, .335 – .452, .433 – .61, .59 – .75
Ancho de producto (mm) 2.3, 2.4, 2.9, 3, 3.1, 3.2, 3.5, 4.5, 5, 5.5, 6.7, 8
Ancho de producto (in) .09, .091, .094, .114, .118, .122, .126, .138, .177, .197, .216, .217, .23, .264, .315

Características de la impresora/etiqueta

Corte del marcador Espiga, Recto
Marcado +, -, ., /, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, A tierra, B, C, D, E, F, G, H, I, J, K, L, M, N, P, Q, R, S, T, U, V, W, X, Y, Z, –

Características del empaquetado

Método de empaque Barra, Caja, Caja, Carrete, Carrete
Cantidad por empaque 50, 300, 301, 302, 303, 304, 305, 306, 307, 308, 309, 310, 311, 312, 313, 315, 316, 317, 318, 319, 320, 321, 322, 323, 324, 325, 326, 327, 328, 329, 330, 331, 332, 333, 334, 335, 336, 337, 338, 339, 340, 341, 342, 343, 344, 345, 346, 347, 348, 349, 350, 351, 352, 353, 354, 355, 356, 357, 358, 359, 360, 361, 362, 363, 364, 365, 366, 367, 369, 370, 371, 372, 374, 375, 376, 377, 378, 379, 380, 1000

Otro

Color de marcado impreso Blanco, Negro

Número de referencia

Número interno de TE CAT-T3437-ST2999

Documentos Relacionados

Páginas de catálogo y hojas de datos

STD and STB Technical Datasheet pdf Inglés

Marcadores STD a presión

Características del producto

Estilo de marcador: A presión, A presión

Descripción General

Características y ventajas

Rango de temperatura de funcionamiento

Especificaciones y aprobaciones

Para obtener más información

Características

Características del cuerpo

Estilo de marcador A presión, A presión

Tamaño de marcador 11, 15, 5, 9, STD 01, STD 02, STD 03, STD 05, STD 06, STD 09, STD 12, STD 15, STD 17, STD 21, STD 24

Color del producto Amarillo, Azul, Blanco, Gris, Marrón, Naranja, Negro, Rojo, Verde, Violeta

Material primario del producto Fluoruro de polivinilo, Polioximetileno, PVC, Termoplástico

Dimensiones

Rango compatible de diámetros de cable (mm) 1 – 1.4, 1.4 – 1.8, 1.9 – 2.6, 1.9 – 2.65, 2.3 – 3, 2.6 – 3.5, 2.9 – 4.7, 3.2 – 4.5, 3.25 – 4.5, 4.5 – 6, 5.8 – 8.5, 8.5 – 11.5, 11 – 15.5, 15 – 19

Rango compatible de diámetros de cable (in) .04 – .055, .055 – .071, .075 – .102, .075 – .104, .091 – .118, .102 – .138, .11 – .19, .126 – .177, .128 – .177, .177 – .236, .228 – .335, .335 – .452, .433 – .61, .59 – .75

Ancho de producto (mm) 2.3, 2.4, 2.9, 3, 3.1, 3.2, 3.5, 4.5, 5, 5.5, 6.7, 8

Ancho de producto (in) .09, .091, .094, .114, .118, .122, .126, .138, .177, .197, .216, .217, .23, .264, .315

Características de la impresora/etiqueta

Corte del marcador Espiga, Recto

Marcado +, -, ., /, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, A tierra, B, C, D, E, F, G, H, I, J, K, L, M, N, P, Q, R, S, T, U, V, W, X, Y, Z, –

Características del empaquetado

Método de empaque Barra, Caja, Caja, Carrete, Carrete

Otro

Color de marcado impreso Blanco, Negro

Número de referencia

Número interno de TE CAT-T3437-ST2999

Documentos Relacionados

Páginas de catálogo y hojas de datos
