Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.

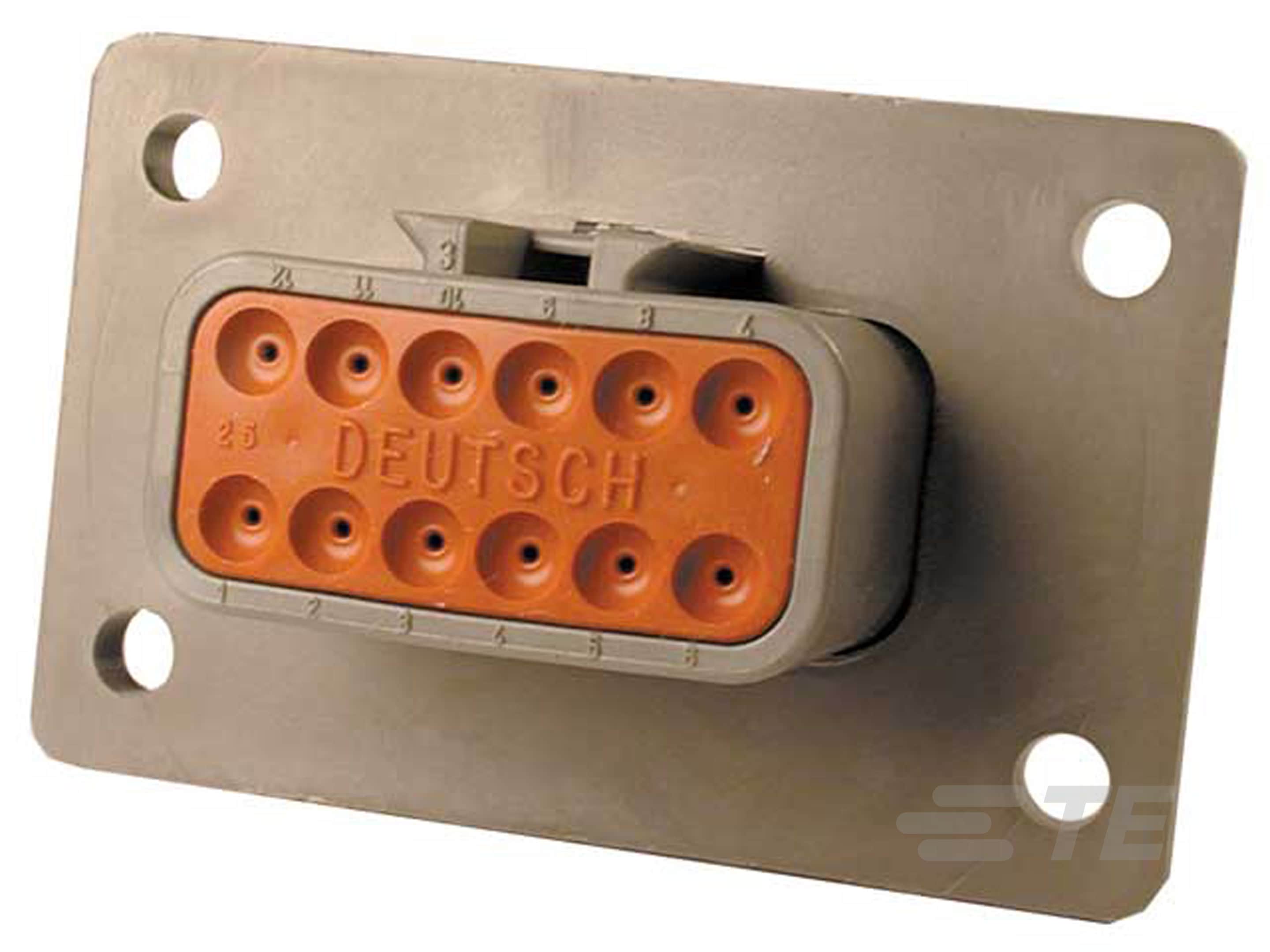

• Modificación de conector : Brida soldada

• Posición de cavidad ciega : 0

• Número de posiciones : 12

• Número de filas : 2

• Forma del conector : Rectangular

• Conector mixto e híbrido : No

• Tipo de conector y de carcasa : Carcasa para terminales macho

• Sistema de conectores : Cable a panel

• Sellable : Sí

• Función principal de bloqueo : Integrado en la carcasa

• El conector y el contacto se conectan a : Alambres y cables

• Tipo de contacto : Pin

• Tamaño de contacto : Tamaño 20

• Diámetro de pin de conexión : 1 mm [ .04 in ]

• Corriente nominal de contacto (máx.) (A): 7.5

• Material de la carcasa : Nailon 66 con fibra de vidrio (GF)

• Distancia entre pines : 4.19 mm [ .165 in ]

• Ángulo de salida del cable : 180°

• Color del producto : Gris

• Conector y código de polarización : A

• Requiere mantenimiento : Sí

• Posibilidad de asegurar la posición del conector : No

• Conformidad con la directiva RoHS de la UE : Conforme

• En conformidad con las normas VFU de la UE : Conforme

• Alineación de conexión : Con

• Tipo de alineación de conexión : Con código

• Aseguramiento de la posición del terminal : Sí

• Alivio de tensión : Sin

• Tipo de montaje del conector : Montaje en panel

• Método de empaque : Encapsulado

• Cantidad por empaque : 1

• Altura del conector : 43.7 mm [ 1.72 in ]

• Longitud del producto : 55.1 mm [ 2.17 in ]

• Ancho de producto : 35.6 mm [ 1.4 in ]

• Rango de diámetro de aislamiento compatible : 1.35 – 3.05 mm [ .053 – .12 in ]

• Distancia entre filas : 7.11 mm [ 0.279 in ]

• Índice de flamabilidad UL : UL 94V-0

• Compatible con organizaciones o normas : SAE J2030

• Grado IP : IP6K9K, IP68

• Voltaje de funcionamiento (VDC): 250

• Voltaje de funcionamiento (VAC): 250

• Temperatura de funcionamiento (máx.) : 125 °C [ 257 °F ]

• Rango de temperatura de funcionamiento : -55 – 125 °C [ -67 – 257 °F ]
