Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

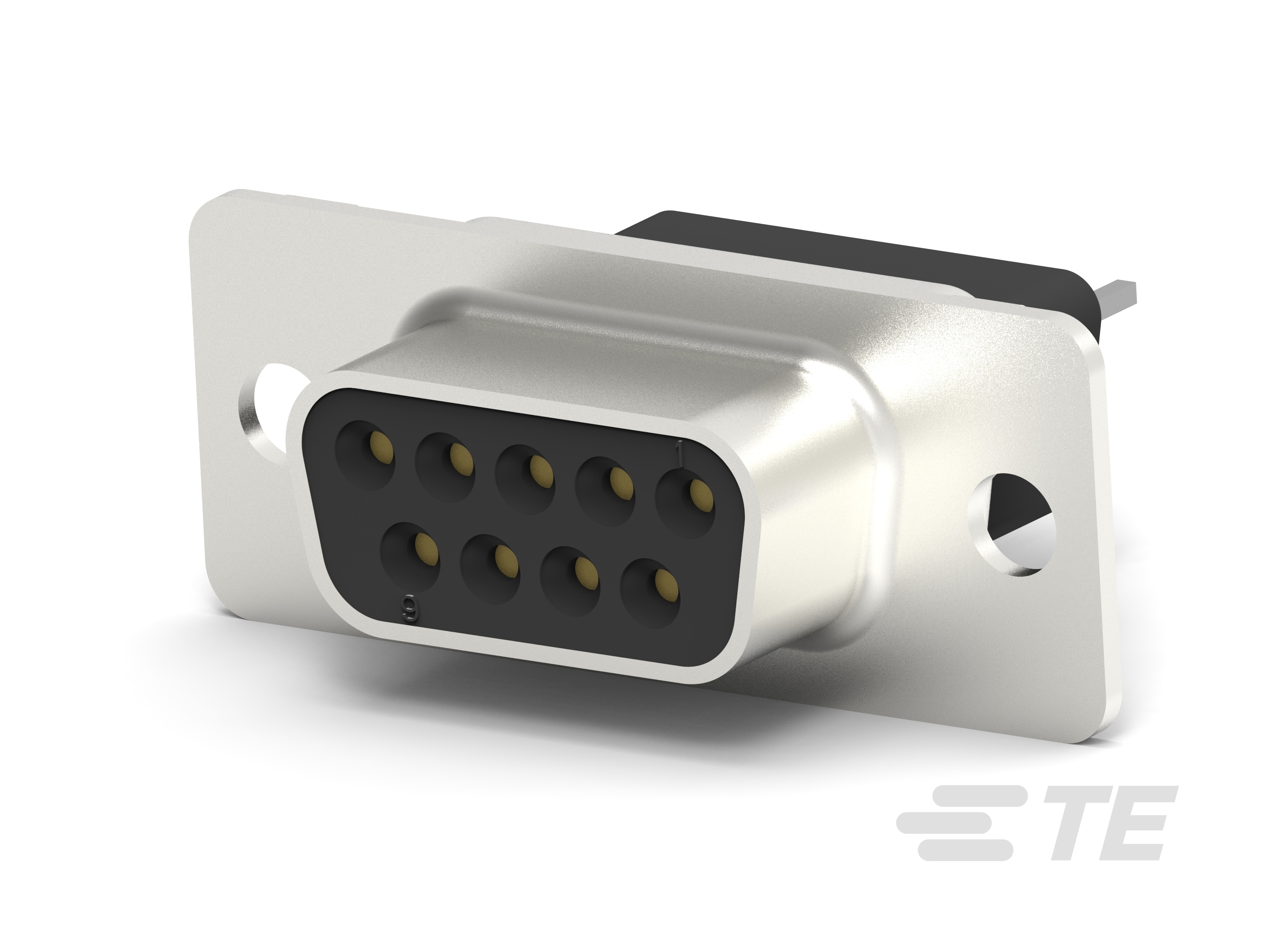

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.

• Configuración de material de carcasa : Estuche metálico completo

• Tipo de conector y de carcasa : Receptáculo

• Sistema de conectores : De placa a placa

• Tamaño de carcasa de conector : 1

• El conector y el contacto se conectan a : Placa de circuito impreso

• Material de la carcasa : Acero

• Material de la carcasa : PBT con fibra de vidrio, Nailon con fibra de vidrio

• Distancia entre pines : 2.74 mm [ .108 in ]

• Grosor de la PCB (recomendado) (mm): 1.57, 2.36

• Grosor de la PCB (recomendado) (in): .062, .093

• Distancia entre filas : 2.84 mm [ .112 in ]

• Material de recubrimiento para área de conexión de contacto de PCB : Estaño

• Material base de contacto : Bronce fosfórico

• Material de recubrimiento para área de conexión de contacto : Enchapado en oro, Oro

• Opciones de contacto : Instalado

• Grosor de material de recubrimiento para área de conexión de contacto (µin): 30

• Material de recubrimiento base de contacto : Paladio y níquel

• Forma de contacto : Cuadrado

• Corriente nominal de contacto (máx.) (A): 6

• Color del producto : Negro

• Material de recubrimiento de carcasa : Zinc

• Material de inserto : Poliamida, GV

• Tamaño de conector : Norma

• Diámetro del orificio de montaje (in): .12

• Retención de montaje en PCB : Sin

• Retención de la conexión : Sin

• Tipo de montaje del conector : Montaje en placa

• Método de empaque : Tubo

• Cantidad por empaque : 17

• Dimensión del pin cuadrado : .63 mm [ .025 in ]

• Longitud de pin : 4.78 mm [ .188 in ]

• Método de conexión a PCB : Orificio pasante: soldadura

• Índice de flamabilidad UL : UL 94V-0

• Número de posiciones : 9

• Número de filas : 2

• Orientación del montaje en PCB : Vertical

• Rango de temperatura de funcionamiento : -55 – 105 °C [ -67 – 221 °F ]

• Aplicación de circuitos : Señal
