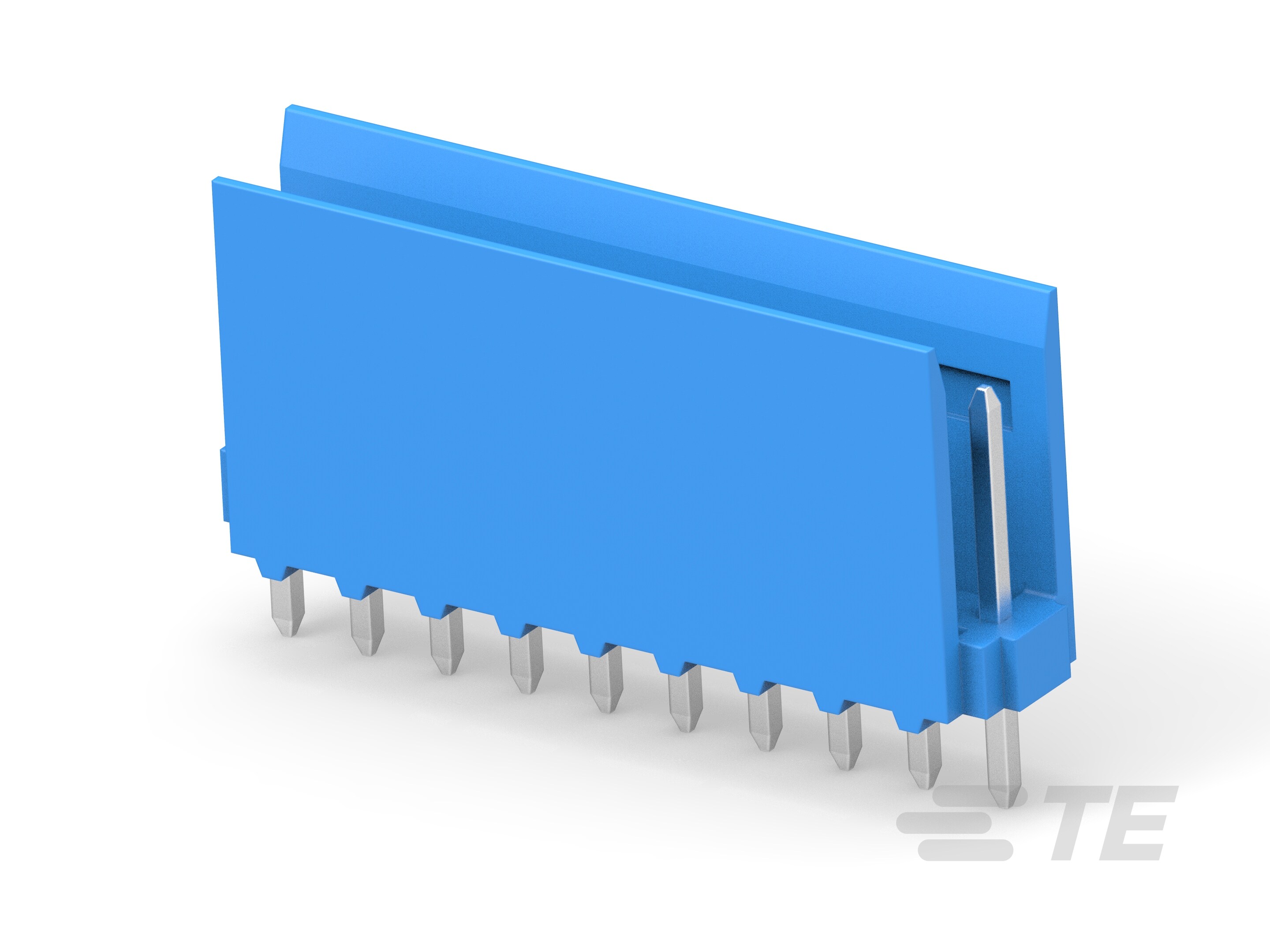

Conectores de pines para PCB HE13/HE14 TH, una fila, recto

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.

• Longitud de área de conexión de contacto  7 mm [ .275 in ]

• Forma de contacto  Cuadrado

• Grosor del material de recubrimiento base de contacto  1.4 µm [ 55.11 µin ]

• Longitud de área de conexión de contacto (mm) 7

• Grosor de material de recubrimiento para área de conexión de contacto (µm) .8, .4

• Grosor de material de recubrimiento para área de conexión de contacto (µin) 15, 31

• Acabado del material de recubrimiento para área de conexión de contacto  Mate

• Dimensión del pin cuadrado  .64 mm [ .025 in ]

• Grosor del material de recubrimiento para área de conexión de contacto de PCB  3.25 µm [ 127.95 µin ]

• Material base de contacto  Bronce fosfórico

• Material de recubrimiento para área de conexión de contacto de PCB  Estaño

• Material de recubrimiento base de contacto  Níquel

• Disposición de los contactos  En línea

• Material de recubrimiento para área de conexión de contacto  Oro, Estaño

• Tipo de contacto  Pin

• Corriente nominal de contacto (máx.) (A) 3

• Altura del conector  11.4 mm [ .449 in ]

• Longitud del conector  10.16 mm [ .4 in ]

• Característica del montaje en panel  Sin

• Tipo de alineación de conexión  Polarización

• Retención de la conexión  Con

• Retención de montaje en PCB  Sin

• Alineación de montaje en PCB  Sin

• Tipo de montaje del conector  Montaje en placa

• Alineación de conexión  Con

• Condición de carga de contacto de conector  Completamente cargado

• Orientación del montaje en PCB  Vertical

• Número de posiciones  7, 12, 10, 5, 15, 18, 4, 3, 6, 8, 2

• Número de filas  1

• Material de la carcasa  Termoplástico para alta temperatura

• Distancia entre pines  2.54 mm [ .1 in ]

• Forma del conector  Rectangular

• Tipo de ensamble de conector PCB  Cabezal para montaje PCB

• Sistema de conectores  Cable a placa

• Tipo de conector de pines para PCB  Parcialmente blindado

• Sellable  No

• El conector y el contacto se conectan a  Placa de circuito impreso

• Dimensión del pin cuadrado  .63 mm [ .025 in ]

• Longitud de pin  2.9 mm [ .114 in ]

• Longitud de pin (mm) 2.9

• Método de conexión a PCB  Orificio pasante: soldadura

• Compatible con productos aprobados  Norma CSA LR7189, UL E28476

• Índice de flamabilidad UL  UL 94V-0

• Tensión de resistencia dieléctrica (máx.) (V) 500, 1000

• Resistencia de aislamiento (MΩ) 1000, 5000

• Cantidad por empaque  4000, 3000, 2000, 500

• Método de empaque  Caja, Encapsulado, Bolsa

• Color del producto  Azul

• Rango de temperatura de funcionamiento (°C) -40 – 100, -55 – 125

• Rango de temperatura de funcionamiento (°F) -40 – 212, -67 – 257

• Aplicación de circuitos  Señal

• Conformidad con la directiva RoHS de la UE  Conforme

• En conformidad con las normas VFU de la UE  Conforme
