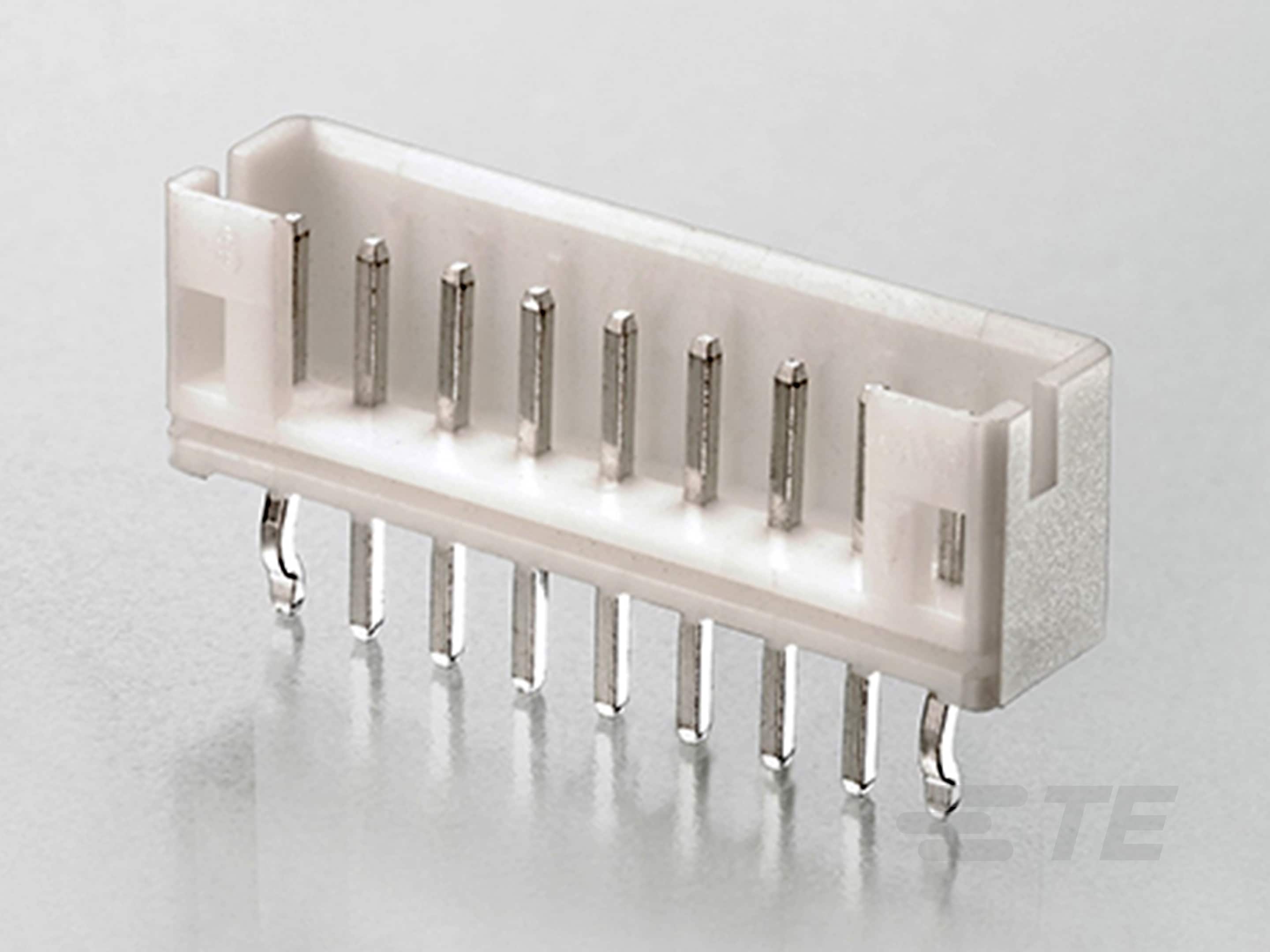

AMP HPI 2.5 mm Headers

Los cabezales de interconexión de alto rendimiento de 2.5 mm son los cabezales macho de la familia de productos de interconexión de alto rendimiento de 2.5 mm. Están disponibles con 2 a 15 posiciones, orientación vertical o de ángulo recto, estilo de montaje en superficie (SMT) o DIP, y se acoplan con una carcasa de receptáculo hembra. Las interconexiones de alto rendimiento se pueden utilizar en diversos sectores industriales, como en equipos comerciales y minoristas, aplicaciones industriales, y dispositivos médicos y de consumo. Las aplicaciones comunes para las interconexiones de alto rendimiento son fotocopiadoras, impresoras, electrodomésticos, controles industriales, computadoras portátiles, consolas de videojuegos y monitores médicos.

Más Menos

Hoja de datos |
Ficha técnica|

Características del producto

Tipo de conector PCB : Cabezal para montaje PCB
Orientación del montaje en PCB : Ángulo recto, Vertical
Sistema de conectores : Cable a placa
Número de posiciones : 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15
Número de filas : 1

Disponible en

Producto	Núm. de pieza de TE	Documentos	Orientación del montaje en PCB	Número de posiciones	Método de conexión a PCB	Color del producto	Retención de montaje en PCB	Tipo de conector de pines para PCB	Índice de flamabilidad UL	Método de empaque	Rango de temperatura de funcionamiento
2.5MM,HDR,2POS,VERTICAL, CONNECTOR	4-440052-2	Ilustraci\u00F3n del producto 3D PDF	Vertical	2	Orificio pasante: soldadura	Natural	Con	Parcialmente blindado	UL 94V-0	Caja	-25 – 85 °C
HPI2.5MM,HDR,12POS,VERTICAL,#2	1-1470772-2	Ilustraci\u00F3n del producto 3D PDF	Vertical	12	Orificio pasante: soldadura	Natural	Sin	Parcialmente blindado	UL 94V-0	Bolsa	-25 – 85 °C
HPI.,2.5MM PITCH,R/A,SMT TYPE,2POS	1775316-2	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	2	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,R/A,SMT TYPE,3POS	1775316-3	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	3	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,V/T,SMT TYPE,12 POS	1-1775317-2	Ilustraci\u00F3n del producto 3D PDF	Vertical	12	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,V/T,SMT TYPE,5 POS	1775317-5	Ilustraci\u00F3n del producto 3D PDF	Vertical	5	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,V/T,SMT TYPE,7 POS	1775317-7	Ilustraci\u00F3n del producto 3D PDF	Vertical	7	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,V/T,SMT TYPE,13 POS	1-1775317-3	Ilustraci\u00F3n del producto 3D PDF	Vertical	13	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,V/T,SMT TYPE,9 POS	1775317-9	Ilustraci\u00F3n del producto 3D PDF	Vertical	9	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,V/T,SMT TYPE,15 POS	1-1775317-5	Ilustraci\u00F3n del producto 3D PDF	Vertical	15	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI, 2.5MM, EMIX, A'SSY, V/T, 4P, BLUE	2-1775284-4	Ilustraci\u00F3n del producto 3D PDF	Vertical	4	Orificio pasante: soldadura	Azul	Sin	Parcialmente blindado	UL 94V-0	Bolsa	-40 – 105 °C
2.5MM,HDR,5POS,VERTICAL, CONNECTOR	4-440052-5	Ilustraci\u00F3n del producto 3D PDF	Vertical	3	Orificio pasante: soldadura	Natural	Con	Parcialmente blindado	UL 94V-0	Bolsa	-25 – 85 °C
2.5MMPITCH HPI VERTICAL POST H	1-1565715-9	Ilustraci\u00F3n del producto 3D PDF	Vertical	7	Orificio pasante: soldadura	Natural	Sin	Parcialmente blindado	UL 94V-0	Bolsa	-25 – 85 °C
HPI.,2.5MM PITCH,R/A,SMT TYPE,8POS	1775316-8	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	8	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,R/A,SMT TYPE,9POS	1775316-9	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	9	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,V/T,SMT TYPE,14 POS	1-1775317-4	Ilustraci\u00F3n del producto 3D PDF	Vertical	14	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,R/A,SMT TYPE,7POS	1775316-7	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	7	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,R/A,SMT TYPE,10POS	1-1775316-0	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	10	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,R/A,SMT TYPE,11POS	1-1775316-1	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	11	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,R/A,SMT TYPE,15POS	1-1775316-5	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	15	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,R/A,SMT TYPE,6POS	1775316-6	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	6	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,R/A,SMT TYPE,12POS	1-1775316-2	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	12	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,R/A,SMT TYPE,13POS	1-1775316-3	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	13	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,R/A,SMT TYPE,14POS	1-1775316-4	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	14	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,V/T,SMT TYPE,2 POS	1775317-2	Ilustraci\u00F3n del producto 3D PDF	Vertical	2	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,V/T,SMT TYPE,3 POS	1775317-3	Ilustraci\u00F3n del producto 3D PDF	Vertical	3	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,V/T,SMT TYPE,6 POS	1775317-6	Ilustraci\u00F3n del producto 3D PDF	Vertical	6	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI.,2.5MM PITCH,V/T,SMT TYPE,11 POS	1-1775317-1	Ilustraci\u00F3n del producto 3D PDF	Vertical	11	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI, 2.5MM, EMIX, A'SSY, V/T, 2P, BLUE	2-1775284-2	Ilustraci\u00F3n del producto 3D PDF	Vertical	2	Orificio pasante: soldadura	Azul	Sin	Parcialmente blindado	UL 94V-0	Bolsa	-40 – 105 °C
HPI, 2.5MM, EMIX, A'SSY, V/T, 3P, BLUE	2-1775284-3	Ilustraci\u00F3n del producto 3D PDF	Vertical	3	Orificio pasante: soldadura	Azul	Sin	Parcialmente blindado	UL 94V-0	Bolsa	-40 – 105 °C
HPI 2.5MM EMIX A'SSY V/T 7P	1470224-7	Ilustraci\u00F3n del producto 3D PDF	Vertical	7	Orificio pasante: soldadura	Marfil	Sin	Parcialmente blindado	UL 94V-2	Bolsa, Caja	-40 – 105 °C
2.5MM,HDR,12POS,R/A	1-440053-2	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	12	Orificio pasante: soldadura	Natural	Con	Parcialmente blindado	UL 94V-0	Bolsa	-25 – 85 °C
HPI, 2.5MM, EMIX, A'SSY, V/T, 3P, IVORY	1775284-3	Ilustraci\u00F3n del producto 3D PDF	Vertical	3	Orificio pasante: soldadura	Marfil	Sin	Parcialmente blindado	UL 94V-0	Bolsa	-40 – 105 °C
2.5MM,HDR,13POS,R/A	1-440053-3	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	13	Orificio pasante: soldadura	Natural	Con	Parcialmente blindado	UL 94V-0	Bolsa	-25 – 85 °C
HPI.,2.5MM PITCH,R/A,SMT TYPE,4POS	1775316-4	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	4	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
2.5MM,HDR,10POS,VERTICAL, CONNECTOR	1-440052-0	Ilustraci\u00F3n del producto 3D PDF	Vertical	10	Orificio pasante: soldadura	Natural	Con	Parcialmente blindado	UL 94V-0	Bolsa	-25 – 85 °C
2.5MM,HDR,11POS,R/A	1-440053-1	Ilustraci\u00F3n del producto 3D PDF	Ángulo recto	11	Orificio pasante: soldadura	Natural	Con	Parcialmente blindado	UL 94V-0	Bolsa	-25 – 85 °C
HPI.,2.5MM PITCH,V/T,SMT TYPE,4 POS	1775317-4	Ilustraci\u00F3n del producto 3D PDF	Vertical	4	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI 2.5MM EMIX A'SSY V/T 6P	1470224-6	Ilustraci\u00F3n del producto 3D PDF	Vertical	6	Orificio pasante: soldadura	Marfil	Sin	Parcialmente blindado	UL 94V-2	Bolsa, Caja	-40 – 105 °C
HPI 2.5MM EMIX A'SSY V/T 9P	1470224-9	Ilustraci\u00F3n del producto 3D PDF	Vertical	9	Orificio pasante: soldadura	Marfil	Sin	Parcialmente blindado	UL 94V-2	Bolsa, Caja	-40 – 105 °C
HPI 2.5MM EMIX A'SSY V/T 8P	1470224-8	Ilustraci\u00F3n del producto 3D PDF	Vertical	8	Orificio pasante: soldadura	Marfil	Sin	Parcialmente blindado	UL 94V-2	Bolsa, Caja	-40 – 105 °C
HPI 2.5MM EMIX A'SSY V/T 11P	1-1470224-1	Ilustraci\u00F3n del producto 3D PDF	Vertical	11	Orificio pasante: soldadura	Marfil	Sin	Parcialmente blindado	UL 94V-2	Bolsa, Caja	-40 – 105 °C
HPI.,2.5MM PITCH,V/T,SMT TYPE,10 POS	1-1775317-0	Ilustraci\u00F3n del producto 3D PDF	Vertical	10	Montaje en superficie	Natural	Con	Totalmente blindado	UL 94V-0	Carrete	-25 – 85 °C
HPI 2.5MM EMIX A'SSY V/T 13P	1-1470224-3	Ilustraci\u00F3n del producto 3D PDF	Vertical	13	Orificio pasante: soldadura	Marfil	Sin	Parcialmente blindado	UL 94V-2	Bolsa, Caja	-40 – 105 °C
HPI 2.5MM EMIX A'SSY V/T 10P	1-1470224-0	Ilustraci\u00F3n del producto 3D PDF	Vertical	10	Orificio pasante: soldadura	Marfil	Sin	Parcialmente blindado	UL 94V-2	Bolsa, Caja	-40 – 105 °C
HPI 2.5MM EMIX A'SSY V/T 15P	1-1470224-5	Ilustraci\u00F3n del producto 3D PDF	Vertical	15	Orificio pasante: soldadura	Marfil	Sin	Parcialmente blindado	UL 94V-2	Bolsa, Caja	-40 – 105 °C
HPI 2.5MM EMIX A'SSY V/T 12P	1-1470224-2	Ilustraci\u00F3n del producto 3D PDF	Vertical	12	Orificio pasante: soldadura	Marfil	Sin	Parcialmente blindado	UL 94V-2	Bolsa, Caja	-40 – 105 °C
HPI 2.5MM EMIX A'SSY V/T 14P	1-1470224-4	Ilustraci\u00F3n del producto 3D PDF	Vertical	14	Orificio pasante: soldadura	Marfil	Sin	Parcialmente blindado	UL 94V-2	Bolsa, Caja	-40 – 105 °C
2.5MM,HDR,3POS,VERTICAL, CONNECTOR	4-440052-3	Ilustraci\u00F3n del producto 3D PDF	Vertical	3	Orificio pasante: soldadura	Natural	Con	Parcialmente blindado	UL 94V-0	Caja	-25 – 85 °C
HPI 2.5MM EMIX A'SSY V/T 3P	1470224-3	Ilustraci\u00F3n del producto 3D PDF	Vertical	3	Orificio pasante: soldadura	Marfil	Sin	Parcialmente blindado	UL 94V-2	Bolsa, Caja	-40 – 105 °C

Descripción General

Cabezales HPI AMP de 2.5 mm

Número de posiciones: de 2 a 15
Disponible en una sola fila
Estilo de montaje: SMT o DIP
Disponibles con orientación vertical o de ángulo recto

Aplicaciones selectas

Equipos comerciales
Máquinas industriales
Aplicaciones de cable a placa
Paneles de pantalla de plasma
Monitores LCD
Equipos electrónicos pequeños
En cualquier parte donde se enruten señales o alimentación

Preguntas frecuentes

Características y requisitos

P: ¿Qué calibre de cable (AWG) se utilizará?

R: El producto HPI de TE admite cables discretos de 22 a 32 AWG. Recuerda que cuanto mayor sea el número de medición de AWG, más pequeño será el cable discreto. Por ejemplo, 32 AWG es más pequeño que 22 AWG, por lo que probablemente tendrá menos capacidad de carga de corriente.

P: ¿Se va a transferir señal o niveles de potencia más bajos a través del dispositivo?
R: Los productos HPI son soluciones de interconexión simples que se pueden usar para transferir señal o reducir la potencia en numerosas aplicaciones de muchas industrias.

P: ¿Tiene la aplicación un ventilador, un motor, un interruptor, una pantalla, una luz o cualquier otro dispositivo simple?
R: El producto HPI puede ser una buena solución para controlar este tipo de artículos auxiliares.

P: ¿Requiere la aplicación una función de bloqueo para fortalecer la conexión de acoplamiento entre el conjunto de enchufe y el receptáculo?
R: Si la aplicación requiere una función de retención de acoplamiento seguro, la línea de productos HPI de 2.0 mm de TE ofrece una función de bloqueo externo para mejorar la confiabilidad del sistema de interconexión.

P: ¿Cuáles son los requisitos técnicos de la aplicación?
R: Es fundamental que solicites al cliente los requisitos de corriente y voltaje de la aplicación. La corriente, que se expresa en amperios, suele ser el factor principal al seleccionar un producto de cable a placa de paso pequeño. Otra información que debes tener en cuenta incluye la temperatura de funcionamiento, el espacio real en la placa de circuito impreso (PCB), las limitaciones de altura del perfil, las restricciones de material, etc.

P: ¿Qué herramientas están disponibles para instalar los productos de cable a placa de TE?
R: Las divisiones de herramientas de TE ofrecen una amplia gama de herramientas manuales, semiautomáticas y automáticas. Visita Máquinas y herramientas para conocer qué herramientas de aplicación satisfacen tus necesidades.

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Tipo de conector PCB Cabezal para montaje PCB
Sistema de conectores Cable a placa
Tipo de conector de pines para PCB Parcialmente blindado, Totalmente blindado
Sellable No
El conector y el contacto se conectan a Placa de circuito impreso
Tipo de producto del conector Conjunto de conector

Características de la configuración

Condición de carga de contacto de conector Completamente cargado
Orientación del montaje en PCB Ángulo recto, Vertical
Número de posiciones 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15
Número de filas 1

Características eléctricas

Voltaje de funcionamiento (VDC) 250
Voltaje de funcionamiento (VAC) 250

Características del cuerpo

Color del producto Azul, Marfil, Natural

Características del contacto

Longitud de área de conexión de contacto (mm) 3.35, 3.45, 3.5, 4
Longitud de área de conexión de contacto (in) .131, .136, .138, .158
Grosor del material de recubrimiento para área de conexión de contacto de PCB 2 µm [ 80 µin ]
Grosor del material de recubrimiento para área de conexión de contacto de PCB (µin) 80
Acabado de material de recubrimiento para área de conexión de contacto de PCB Brillante, Mate
Dimensión del pin cuadrado .64 mm [ .025 in ]
Material base de contacto Latón
Grosor de material de recubrimiento para área de conexión de contacto (µm) 1.27, 2, 2.032
Grosor de material de recubrimiento para área de conexión de contacto (µin) 50, 80
Material de recubrimiento para área de conexión de contacto de PCB Estaño
Longitud de área de conexión de contacto (mm) 3.35, 3.45, 3.5, 4
Disposición de los contactos En línea
Grosor del material de recubrimiento para área de conexión de contacto de PCB (µm) 2
Acabado del material de recubrimiento para área de conexión de contacto Brillante, Mate
Longitud de área de conexión de contacto (in) .131, .136, .138, .158
Forma de contacto Cuadrado, Redondo
Diámetro de pin de conexión .7 mm [ .027 in ]
Material de recubrimiento para área de conexión de contacto Estaño (Sn)
Tipo de contacto Pin
Corriente nominal de contacto (máx.) (A) 3

Características de la terminación

Dimensión del pin cuadrado .64 mm [ .025 in ]
Longitud de pin (mm) 1, 2, 3.4, 3.5
Longitud de pin (in) .039, .079, .134, .138
Terminales por pin (máx) 3
Longitud de pin (mm) 1, 2, 3.4, 3.5
Longitud de pin (in) .039, .079, .134, .138
Diámetro de pin .7 mm [ .027 in ]
Método de conexión a PCB Montaje en superficie, Orificio pasante: ajuste a presión, Orificio pasante: soldadura

Fijación mecánica

Tipo de retención de montaje en PCB Clavija de soldadura, Patas con pliegue, Pieza de fijación a placa, Pines de soldadura de retención, Puntas con pliegues
Retención de la conexión Sin
Característica del montaje en panel Sin
Tipo de alineación de conexión Polarización
Retención de montaje en PCB Con, Sin
Alineación de montaje en PCB Sin
Tipo de montaje del conector Montaje en placa
Alineación de conexión Con

Características de la carcasa

Material de la carcasa Nailon 66, Nailon 66 con fibra de vidrio (GF), PA 46, PA 9T GF, Termoplástico
Distancia entre pines 2.5 mm [ .098 in ]

Dimensiones

Grosor de la PCB (recomendado) (mm) .8, 1.6, 1 – 1.6
Grosor de la PCB (recomendado) (in) .063, .031 – .063, .039 – .063
Longitud del conector (mm) 7.5, 8.8, 9.5, 10, 11.3, 12, 12.5, 13.8, 14.5, 15, 16.3, 17, 17.5, 18.8, 19.5, 20, 21.3, 22, 22.5, 23.8, 24.5, 25, 26.3, 27, 27.5, 28.8, 29.5, 30, 31.3, 32, 32.5, 33.8, 34.5, 35, 36.3, 37, 37.5, 38.8, 39.5, 40, 41.3, 42
Longitud del conector (in) .295, .346, .374, .393, .445, .472, .492, .543, .57, .59, .591, .642, .669, .689, .74, .767, .787, .839, .866, .886, .937, .965, .984, 1.035, 1.063, 1.082, 1.134, 1.161, 1.181, 1.232, 1.26, 1.279, 1.331, 1.358, 1.378, 1.429, 1.457, 1.476, 1.528, 1.555, 1.575, 1.626, 1.654
Grosor de la PCB (recomendado) (mm) .8, 1.6, 1 – 1.6
Altura del conector (mm) 4.2, 4.8, 5.9, 6, 6.4
Altura del conector (in) .165, .189, .232, .236, .252
Ancho del conector (mm) 3.8, 4.8, 4.9, 7.7, 8.2
Ancho del conector (in) .149, .15, .189, .192, .303, .323

Condiciones de uso

Rango de temperatura de funcionamiento (°C) -25 – 85, -40 – 105
Rango de temperatura de funcionamiento (°F) '-13 – 185, -40 – 221

Operación/aplicación

Aplicación de circuitos Señal

Estándares de la industria

Índice de flamabilidad UL UL 94V-0, UL 94V-2

Características del empaquetado

Cantidad por empaque 180, 200, 250, 300, 350, 500, 600, 700, 750, 1000, 1500, 14000
Método de empaque Bolsa, Caja, Carrete

Otro

Se omite la ubicación de las posiciones 2

Número de referencia

Número interno de TE CAT-H857-H34225

Documentos Relacionados

Páginas de catálogo y hojas de datos

HPI Connectors QRG pdf Inglés

AMP HPI 2.5 mm Headers

Características del producto

Tipo de conector PCB : Cabezal para montaje PCB

Orientación del montaje en PCB : Ángulo recto, Vertical

Sistema de conectores : Cable a placa

Número de posiciones : 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15

Número de filas : 1

Cabezales HPI AMP de 2.5 mm

Aplicaciones selectas

Características y requisitos

Características del tipo de producto

Tipo de conector PCB Cabezal para montaje PCB

Sistema de conectores Cable a placa

Tipo de conector de pines para PCB Parcialmente blindado, Totalmente blindado

Sellable No

El conector y el contacto se conectan a Placa de circuito impreso

Tipo de producto del conector Conjunto de conector

Características de la configuración

Condición de carga de contacto de conector Completamente cargado

Orientación del montaje en PCB Ángulo recto, Vertical

Número de posiciones 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15

Número de filas 1

Características eléctricas

Voltaje de funcionamiento (VDC) 250

Voltaje de funcionamiento (VAC) 250

Características del cuerpo

Color del producto Azul, Marfil, Natural

Características del contacto

Longitud de área de conexión de contacto (mm) 3.35, 3.45, 3.5, 4

Longitud de área de conexión de contacto (in) .131, .136, .138, .158

Grosor del material de recubrimiento para área de conexión de contacto de PCB 2 µm [ 80 µin ]

Grosor del material de recubrimiento para área de conexión de contacto de PCB (µin) 80

Acabado de material de recubrimiento para área de conexión de contacto de PCB Brillante, Mate

Dimensión del pin cuadrado .64 mm [ .025 in ]

Material base de contacto Latón

Grosor de material de recubrimiento para área de conexión de contacto (µm) 1.27, 2, 2.032

Grosor de material de recubrimiento para área de conexión de contacto (µin) 50, 80

Material de recubrimiento para área de conexión de contacto de PCB Estaño

Longitud de área de conexión de contacto (mm) 3.35, 3.45, 3.5, 4

Disposición de los contactos En línea

Grosor del material de recubrimiento para área de conexión de contacto de PCB (µm) 2

Acabado del material de recubrimiento para área de conexión de contacto Brillante, Mate

Longitud de área de conexión de contacto (in) .131, .136, .138, .158

Forma de contacto Cuadrado, Redondo

Diámetro de pin de conexión .7 mm [ .027 in ]

Material de recubrimiento para área de conexión de contacto Estaño (Sn)

Tipo de contacto Pin

Corriente nominal de contacto (máx.) (A) 3

Características de la terminación

Dimensión del pin cuadrado .64 mm [ .025 in ]

Longitud de pin (mm) 1, 2, 3.4, 3.5

Longitud de pin (in) .039, .079, .134, .138

Terminales por pin (máx) 3

Longitud de pin (mm) 1, 2, 3.4, 3.5

Longitud de pin (in) .039, .079, .134, .138

Diámetro de pin .7 mm [ .027 in ]

Método de conexión a PCB Montaje en superficie, Orificio pasante: ajuste a presión, Orificio pasante: soldadura

Fijación mecánica

Tipo de retención de montaje en PCB Clavija de soldadura, Patas con pliegue, Pieza de fijación a placa, Pines de soldadura de retención, Puntas con pliegues

Retención de la conexión Sin

Característica del montaje en panel Sin

Tipo de alineación de conexión Polarización

Retención de montaje en PCB Con, Sin

Alineación de montaje en PCB Sin

Tipo de montaje del conector Montaje en placa

Alineación de conexión Con

Características de la carcasa

Material de la carcasa Nailon 66, Nailon 66 con fibra de vidrio (GF), PA 46, PA 9T GF, Termoplástico

Distancia entre pines 2.5 mm [ .098 in ]

Dimensiones

Grosor de la PCB (recomendado) (mm) .8, 1.6, 1 – 1.6

Grosor de la PCB (recomendado) (in) .063, .031 – .063, .039 – .063

Longitud del conector (mm) 7.5, 8.8, 9.5, 10, 11.3, 12, 12.5, 13.8, 14.5, 15, 16.3, 17, 17.5, 18.8, 19.5, 20, 21.3, 22, 22.5, 23.8, 24.5, 25, 26.3, 27, 27.5, 28.8, 29.5, 30, 31.3, 32, 32.5, 33.8, 34.5, 35, 36.3, 37, 37.5, 38.8, 39.5, 40, 41.3, 42

Longitud del conector (in) .295, .346, .374, .393, .445, .472, .492, .543, .57, .59, .591, .642, .669, .689, .74, .767, .787, .839, .866, .886, .937, .965, .984, 1.035, 1.063, 1.082, 1.134, 1.161, 1.181, 1.232, 1.26, 1.279, 1.331, 1.358, 1.378, 1.429, 1.457, 1.476, 1.528, 1.555, 1.575, 1.626, 1.654

Grosor de la PCB (recomendado) (mm) .8, 1.6, 1 – 1.6

Altura del conector (mm) 4.2, 4.8, 5.9, 6, 6.4

Altura del conector (in) .165, .189, .232, .236, .252

Ancho del conector (mm) 3.8, 4.8, 4.9, 7.7, 8.2

Ancho del conector (in) .149, .15, .189, .192, .303, .323

Condiciones de uso
