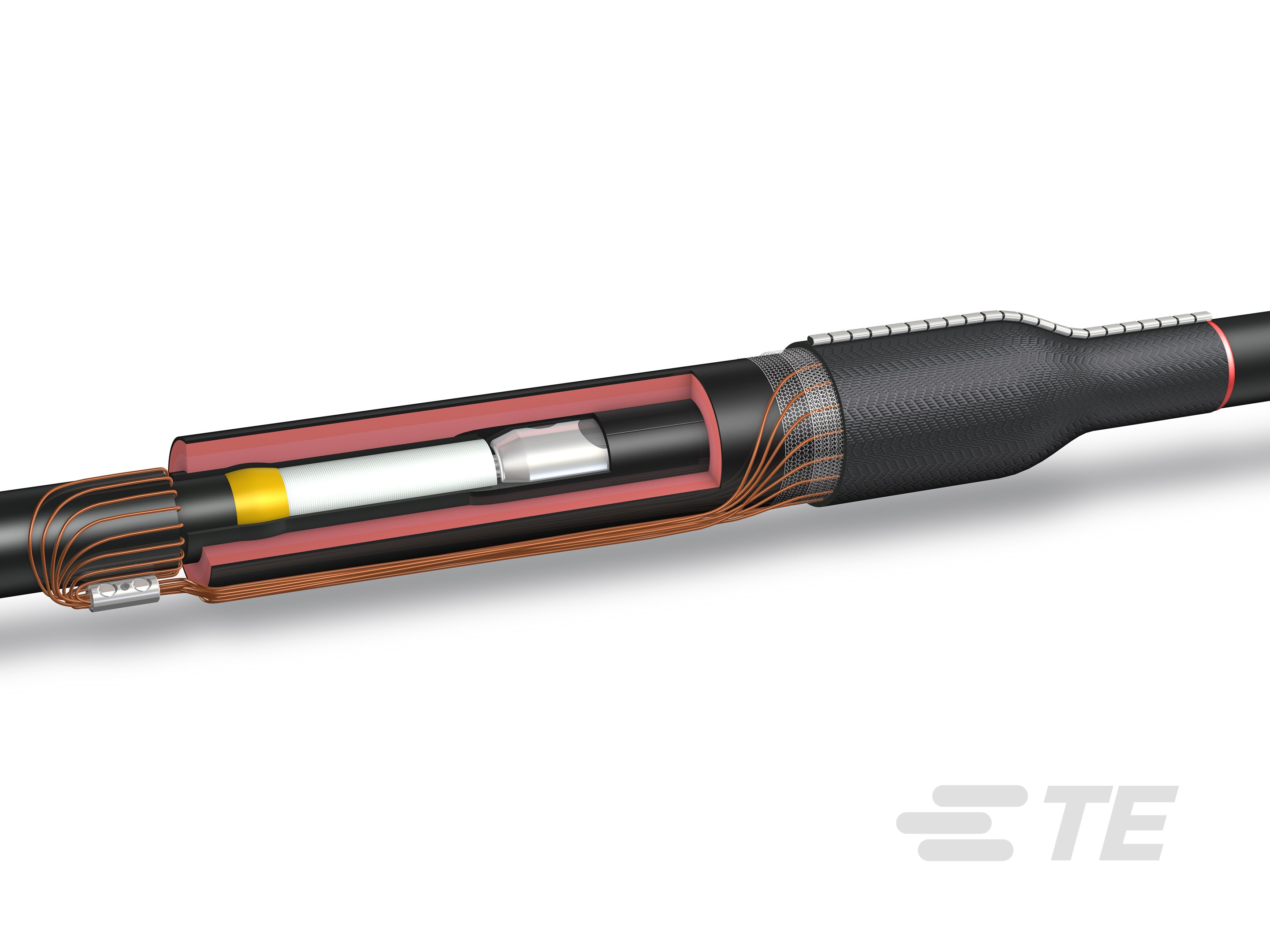

Heat Shrink Splice - HVS-C-SJ In-Line

Heat Shrink Splice - HVS-C-SJ In-Line-CAT-HVS-C-SJ
TE Connectivity (TE) introduce un empalme de una sola pieza de 15 kV para su uso con cables con neutro concéntrico con cubierta de dieléctrico sólido.
Más Menos

Características del producto

  • Disponibilidad del producto : América

  • Instrucciones de instalación : Inglés

  • Tipo de producto de juntas y empalmes : Conector en línea

  • Clase de voltaje (kV): ≤ 15

  • Rango de conductores compatibles (AWG/kcmil): 2 – 2/0, 750 – 1000, 500 – 750, 3/0 – 400

Disponible en

LADD Inc
Descripción General

TE Connectivity (TE) introduce un empalme de una sola pieza de 15 kV para su uso con cables con neutro concéntrico con cubierta de dieléctrico sólido. Los requisitos actuales de las tecnologías de empalme son exigentes. La fiabilidad, las instalaciones sencillas y la rentabilidad son los requisitos clave para conseguir una red fiable. Los accesorios para cables que utilizan componentes Rayfit son una excelente solución para cumplir con estos requisitos.

CARACTERÍSTICAS PRINCIPALES

  • Utiliza un manguito aislante de empalme Rayfit de triple extrusión que proporciona altas fuerzas de recuperación para una presión interfacial superior, una reducción del tiempo de contracción e instalación y un perfil más delgado que ahorra espacio.
  • El empalme Rayfit tiene el mismo rango de uso que la serie HVS-SJ anterior
  • Conectores incluidos con los kits -M
  • Los kits base aceptan conectores de compresión de cobre y aluminio

Más información

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Dimensiones

  • Diámetro del aislamiento (plástico) (in) 1.1 – 1.55, .65 – .95, 1.3 – 1.9, .85 – 1.3

  • Rango de conductores compatibles (AWG/kcmil) 2 – 2/0, 750 – 1000, 500 – 750, 3/0 – 400

  • Rango de diámetro de aislamiento compatible (mm) 21.59 – 33.02, 16.51 – 24.13, 28 – 39.37, 33.02 – 48.26

  • Rango de diámetro de aislamiento compatible (in) 1.3 – 1.9, .85 – 1.3, .65 – .95, 1.1 – 1.55

  • Rango de diámetro de conductor compatible (mm) 20.57 – 25.4, 11.93 – 18.8, 7.36 – 10.66, 25.4 – 29.21

  • Rango de diámetro de conductor compatible (in) .29 – .42, 1 – 1.15, .81 – 1, .47 – .74

  • Diámetro exterior de la funda (mm) 48.26, 41.91, 58.42, 30.48

  • Diámetro exterior de la funda (in) 1.65, 1.9, 2.3, 1.2

Características del empaquetado

  • Cantidad por empaque  1

Características del tipo de producto

  • Técnica de instalación  Termocontráctil

  • Tipo de producto de juntas y empalmes  Conector en línea

  • Estilo de blindaje para cable  JCN

Estándares de la industria

  • Compatible con productos aprobados  IEEE 404

Disponibilidad del producto

  • Disponibilidad del producto  América

Otro

  • Instrucciones de instalación  Inglés

  • Conformidad con la directiva RoHS de la UE  No conforme, Conforme

  • En conformidad con las normas VFU de la UE  Conforme, No conforme

Características eléctricas

  • Clase de voltaje (kV) ≤ 15

Características de la configuración

  • Número de conductores  1

Características del cuerpo

  • Material aislante  Plástico

Número de referencia

  • Número interno de TE CAT-HVS-C-SJ
