Indicadores de fallas para líneas eléctricas aéreas
Características del producto
-
Altura de caja : 290 mm [ 11.42 in ]
-
Ancho de caja : 145 mm [ 5.71 in ]
-
Profundidad de caja : 102 mm [ 4.02 in ]
-
Tipo de medición : Corriente
-
Detección de fallas : Puesta a tierra estática de corriente
Mejora el tiempo de producción de la red al localizar el origen de una falla con rapidez y eficiencia en las líneas de distribución aéreas.

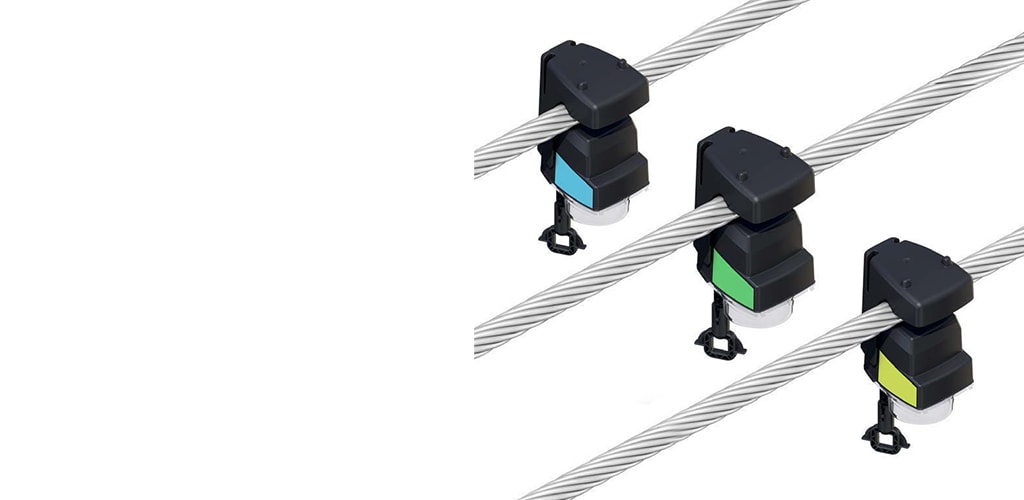

Los indicadores de corriente de falla de TE Connectivity para líneas eléctricas aéreas IKI de Kries, IKI-OH, están diseñados para líneas de distribución aéreas de 1 a 36 kV, así como para calibres de cable de 20 - 960 mm² y de #4 a 1,750 kcmil. Están diseñados para monitorear condiciones de falla como cortocircuitos, interrupciones temporales y fallas a tierra en redes eléctricas subterráneas monofásicas, lo que ayuda a los operadores de la red a restaurar la energía con rapidez después de cortes repentinos.
IKI-OH se prueba de acuerdo con IEEE-495, a temperaturas de funcionamiento de –30 °C a 75 °C (–22 °F a 167 °F).
IKI-OH se puede instalar en una red de distribución aérea, sin necesidad de desactivar el circuito que se va a monitorear. Además, se instala con rapidez y facilidad, sin necesidad de herramientas especiales, aparte de las que se suelen encontrar en los camiones grúa. Con el IKI-OH se detectan diversos tipos de fallas, lo que ayuda a los operadores a restaurar el suministro eléctrico con rapidez por un corte repentino.
Se pueden detectar la presencia de flora o fauna, lo que minimiza el impacto a los clientes y ahorra costos de mano de obra al acelerar la detección del origen del corte de energía. Con los reportes que IKI-OH-R2.5 genera a nivel remoto, las fallas que se detectan en tiempo real pueden comunicarse a un centro de control de distribución centralizado, lo que mejora la comunicación y reduce el impacto de las fallas imprevistas en el SAIDI (Índice de duración promedio de interrupción del sistema).
Características principales
- Configurable in situ
- Detección de fallas de alta impedancia
- Múltiples estrategias de detección de fallas
- Múltiples opciones para resetear: por tiempo, por reactivación o por imán de reseteo
Aplicaciones
La comunicación de fallas en tiempo real de nuestro indicador IKI‑OH de Kries mejora la inteligencia de la red y hace posible una rápida restauración. Su diseño resistente, adecuado para diversas condiciones del clima y líneas eléctricas, garantiza que tu red estará en condiciones de funcionamiento y de seguridad óptimas.
-
Video sobre la instalación de IKI de Kries para líneas eléctricas aéreas (inglés)
Preguntas frecuentes
Pregunta: ¿Se puede instalar IKI-OH sin herramientas especiales?
Respuesta: Sí, IKI-OH se puede instalar con las herramientas que se encuentran en un camión grúa típico.
Pregunta: ¿Puede IKI-OH informar sobre el estatus de una falla a un sistema SCADA integrado?
Respuesta: Sí, IKI-OH-R2.5 puede comunicar el estatus de la falla a través de la red celular (4G).
Pregunta: ¿Hay alguna indicación del estatus en el IKI-OH en sí?
Respuesta: Sí, IKI-OH muestra la presencia de una falla mediante luces intermitentes (LED).
Pregunta: ¿Cuál es el rango de voltaje para IKI-OH?
Respuesta: IKI-OH puede utilizarse en circuitos de distribución aéreos de entre 1 a 36 kV.
Pregunta: ¿Requiere IKI-OH algún tipo de mantenimiento?
Respuesta: No, IKI-OH no requiere mantenimiento durante la vida útil de la batería.
Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.
Otro
-
Interfaz de programación mini USB
-
Tipo de batería Litio
-
Tipo de puesta a tierra Neutro con terminación óhmica baja, Neutro aislado, Neutro con terminal óhmica baja de corta duración
-
Detección de fallas Puesta a tierra estática de corriente
-
Opción de restablecimiento por falla Después de 2 horas, Después de 4 horas, Manual, Auto
-
Conformidad con la directiva RoHS de la UE Conforme
Características eléctricas
-
Tipo de protector para suministro de energía Batería
-
Rango de medición de corriente de corta duración (A) 25000
Características de la configuración
-
Método de configuración Software de configuración Kries, Interruptores DIP detrás de panel frontal
Condiciones de uso
-
Rango de la temperatura de almacenamiento '-35 – 35 °C [ '-22 – 95 °F ]
-
Rango de temperatura de funcionamiento -30 – 75 °C [ -22 – 167 °F ]
Estándares de la industria
-
Grado IP IP67
Características del tipo de producto
-
Tipo de control Interruptor DIP, Botón de prueba
Dimensiones
-
Altura de caja 290 mm [ 11.42 in ]
-
Ancho de caja 145 mm [ 5.71 in ]
-
Profundidad de caja 102 mm [ 4.02 in ]
Operación/aplicación
-
Tipo de medición Corriente
Número de referencia
-
Número interno de TE CAT-IKI-OH
Páginas de catálogo y hojas de datos
- KRIES IKI-OVERHEAD Inglés
