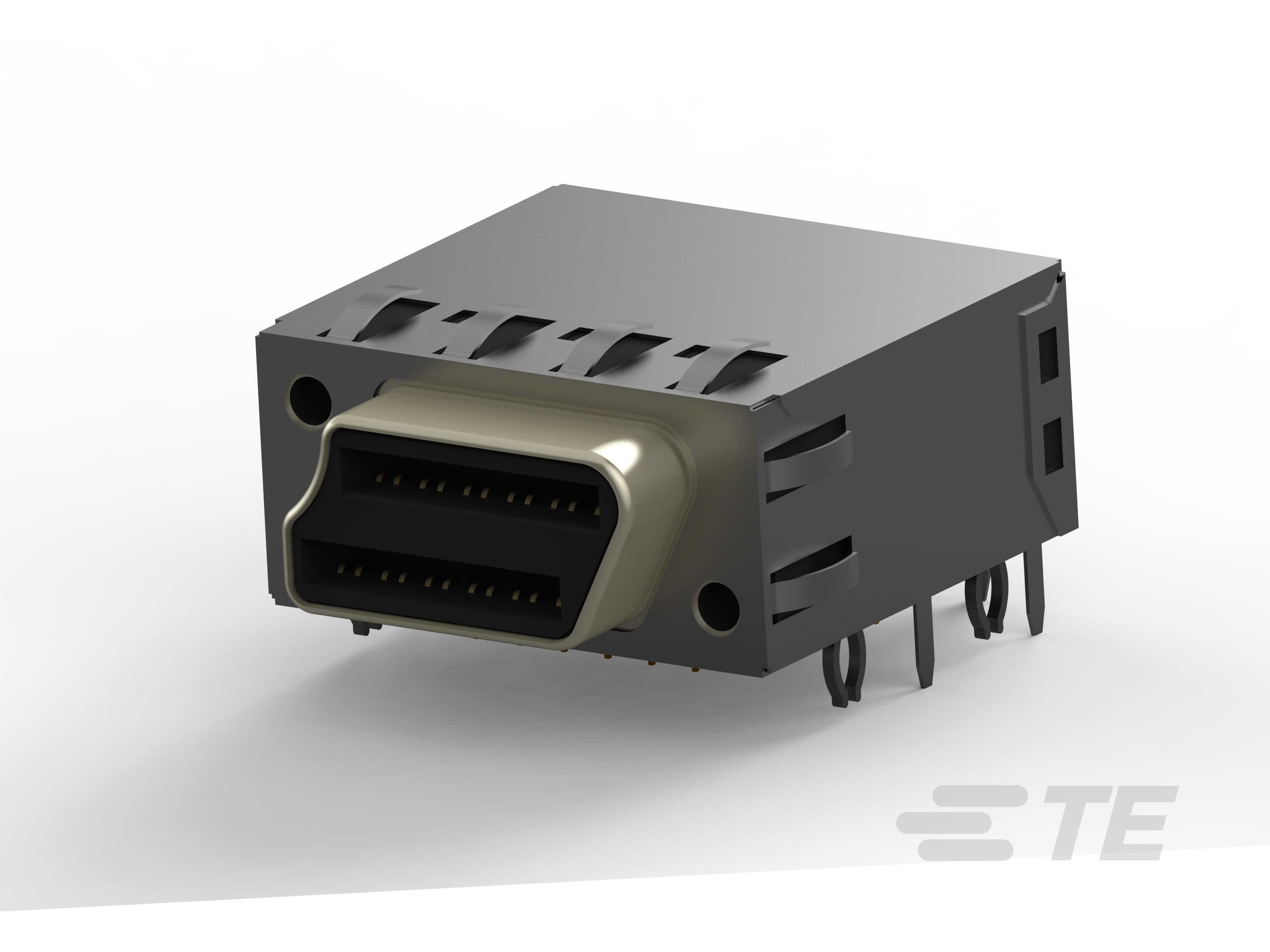

Conectores MRJ21: 48 posiciones

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

• El conector y el contacto se conectan a  Placa de circuito impreso

• Sistema de conectores  Cable a placa, Cable a placa

• Opciones de puesta a tierra  Ninguno, Puesta a tierra de PCB

• Productos de jacks y conectores modulares  MRJ21

• Estilo de conector modular  Conector hembra

• Número de posiciones  48

• Configuración de puertos  Un puerto

• Orientación del montaje en PCB  Ángulo recto

• Configuración de la matriz de puertos  1 x 1

• Densidad de contacto para conector  Norma

• Número de posiciones cargadas  48

• Número de terminales tab PCB de puesta a tierra  7

• Orientación de dispositivo de sujeción en jack modular  Estándar: sujetador hacia abajo

• Material de la protección  Latón

• Material de recubrimiento de la protección  Estaño sobre níquel

• Ubicación de terminal tab de puesta a tierra de PCB (mm) 18.1, 21.47, 8.8

• Ubicación de terminal tab de puesta a tierra de PCB (in) .346, .712, .845

• Corriente nominal de contacto (máx.) (A) .5

• Material base de contacto  Bronce fosfórico

• Material de recubrimiento para área de conexión de contacto de PCB  Estaño

• Material de recubrimiento base de contacto  Níquel

• Longitud de pin (mm) 3, 3.05, 4.5

• Longitud de pin (in) .118, .12, .177

• Método de conexión a PCB  Orificio pasante: ajuste a presión, Orificio pasante: soldadura

• Tipo de montaje del conector  Montaje en panel, Montaje en placa

• Característica del montaje en panel  Con

• Distancia entre pines  2.5 mm [ .098 in ]

• Color de la carcasa  Negro

• Material de la carcasa  Termoplástico

• Entrada de acoplamiento  Lateral

• Grosor de la PCB (recomendado) (mm) 1.6, 2.36, 3.81

• Grosor de la PCB (recomendado) (in) .063, .093, .15

• Altura del conector  13.56 mm [ .534 in ]

• Rango de temperatura de funcionamiento  -55 – 85 °C [ -67 – 185 °F ]

• Aplicación de circuitos  Señal

• Con protección  Sí

• Índice de flamabilidad UL  UL 94V-0

• Categoría de rendimiento  Cat. 5e
