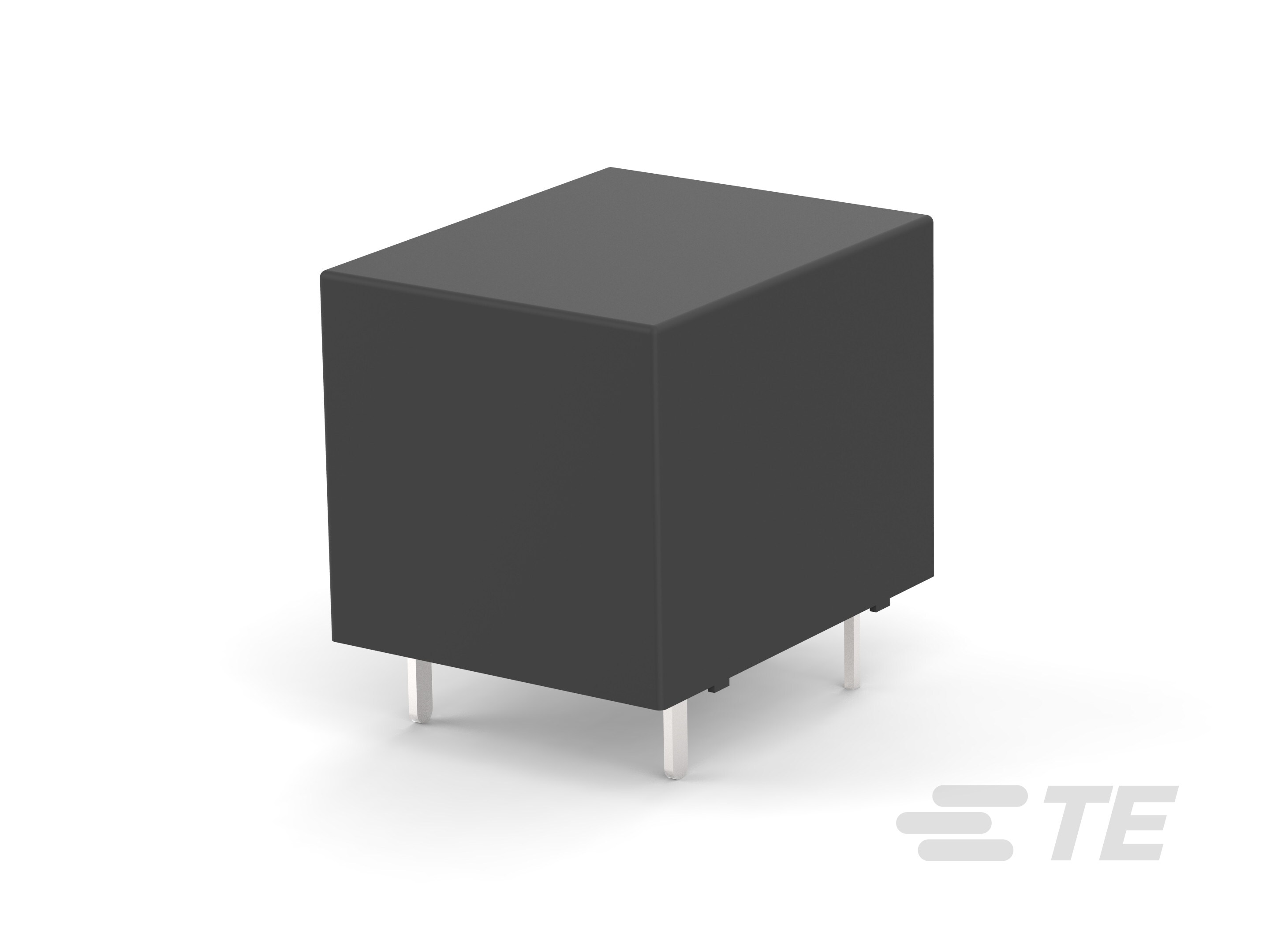

Miniature PCB Relay - ORWH - 10 Amp

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

• Tipo de relevador  General Purpose Power Relay

• Características especiales de bobina  Aislamiento de bobina Clase F según UL

• Disposición de contactos  1 forma C (conmutación)

• Número de polos de contacto  1

• Corriente límite de apertura de contacto (A) 10

• Potencia nominal de bobina de CC (mW) 360

• Resistencia de bobina (Ω) 70, 400, 900, 1600

• Voltaje nominal de bobina (VDC) 5, 12, 18, 24

• Corriente nominal de contacto (A) 15

• Carga de conmutación de contacto (mín.)  100 mA a 5 V

• Voltaje de conmutación de los contactos (máx.) (VAC) 277

• Voltaje de conmutación de los contactos (máx.) (VDC) 28

• Voltaje nominal de contacto (VAC) 250

• Voltaje nominal de contacto (VDC) 28

• Dieléctrico inicial entre contactos y bobina (Vrms) 1500

• Voltaje nominal de salida (relevadores de CA) (Vrms) 0 – 277

• Corriente continua límite de contacto (A) 10

• Corriente límite de cierre de contacto (A) 10

• Dieléctrico inicial entre contactos y bobina (V) 1500

• Resistencia inicial de aislamiento (MΩ) 1000

• Dieléctrico Inicial entre contactos adyacentes (Vrms) 750

• Potencia nominal de la bobina (W) .36

• Corriente límite de corta duración de contacto (A) 10

• Dieléctrico Inicial entre contactos abiertos (Vrms) 750

• Corriente de bobina (A) .015, .02, .03, .071

• Peso del producto  9.5 g [ .335 oz ]

• Color del producto  Negro

• Tipo de alojamiento  Sellado

• Material del contacto  Plata y níquel (AgNi), Plata y óxido de zinc (AgZnO)

• Material de recubrimiento de contacto  Plata y níquel

• Tipo de conexión de relevador  Conexión PCB

• Configuración de terminal  Pines de soldadura

• Tipo de montaje del producto  PCB

• Altura de producto  15.8 mm [ .622 in ]

• Longitud del producto  19 mm [ .748 in ]

• Ancho de producto  15.5 mm [ .61 in ]

• Línea de fuga de aislamiento entre contacto y bobina (mm) 3.2, 4

• Línea de fuga de aislamiento entre contacto y bobina (in) .126, .157

• Distancia de aislamiento entre contacto y bobina (mm) 3.2, 4

• Distancia de aislamiento entre contacto y bobina (in) .126, .157

• Rango de temperatura de funcionamiento  -30 – 70 °C [ -22 – 158 °F ]

• Temperatura ambiente (máx.)  70 °C [ 158 °F ]

• Categoría medioambiental de protección  RTII, RTIII

• Sistema magnético de bobina  Monoestable

• Conmutación de salida  Aleatorio

• Sistema de accionamiento  CC

• Método de empaque  Caja y bandeja

• Clase de anchura (mecánica) (mm) 12 – 16

• Clase de temperatura ambiental (°C) 50 – 105, 70 – 85

• Clase de altura (mecánica) (mm) 15 – 16

• Tipo de aislamiento dieléctrico Inicial entre bobina y contacto (V) 1500 – 6000

• Clase de longitud (mecánica) (mm) 16 – 20
