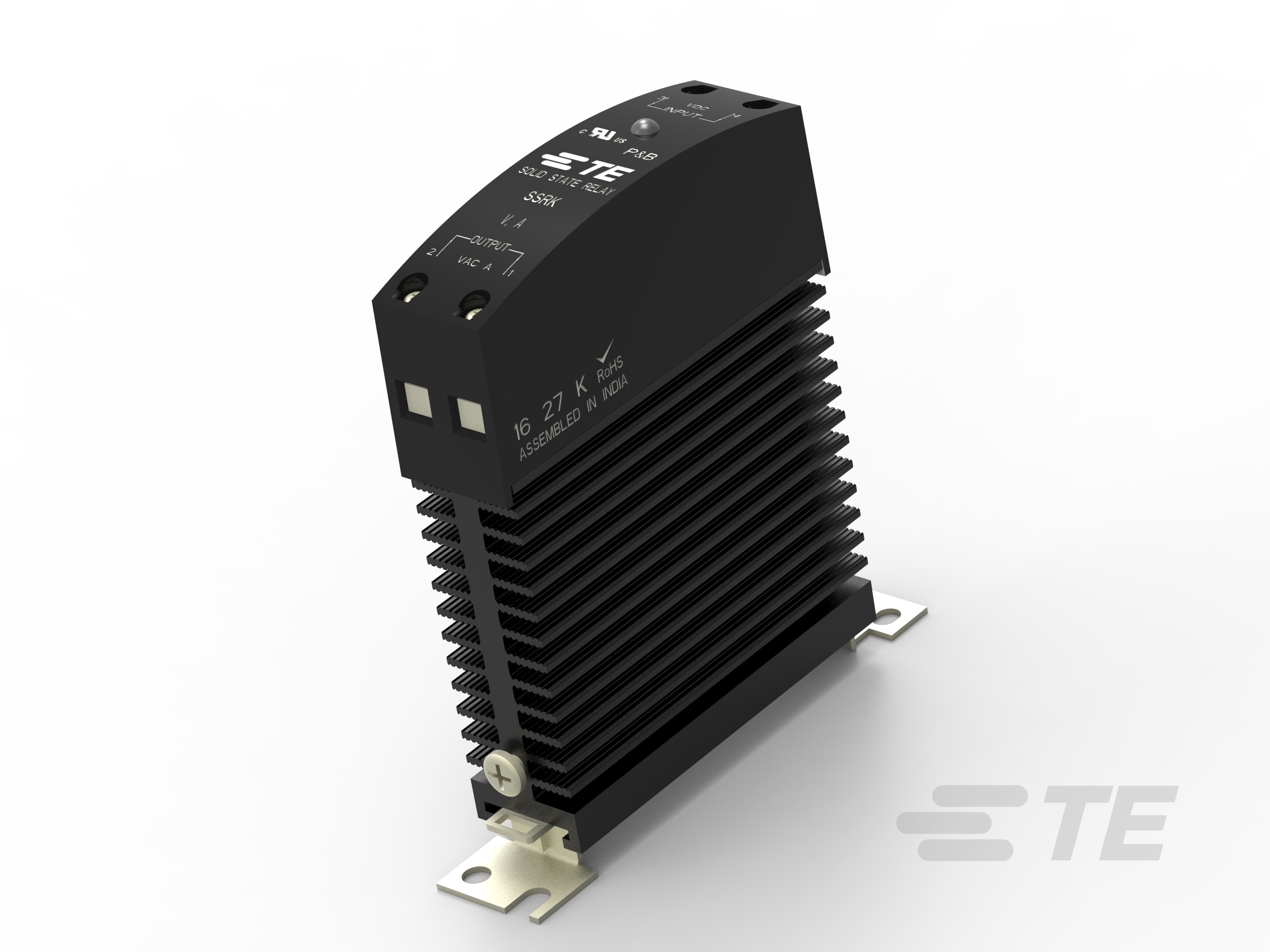

Relés de estado sólido P&B, serie SSRK

Relés de estado sólido P&B, serie SSRK-CAT-P851-SS61E
  • Potter & Brumfield
|
  • Potter & Brumfield SSRK
La serie SSRK ofrece un relé de estado sólido de montaje DIN de 10-30A con salida SCR emparejada y disipador térmico integral. Están diseñados para la conmutación ultraconfiable de cargas de CA o CC con un ruido de conmutación inherentemente bajo y una vida útil muy larga.
Más Menos

Características del producto

  • Tipo de relevador: Estado sólido

  • Disposición de contactos: 1 forma A (de un solo polo y un solo tiro, normalmente abierto)

  • Tipo de montaje del producto: Riel DIN

  • Tipo de conexión de relevador: Terminales

  • Configuración de terminal: Terminales de tornillo

Disponible en

LADD Inc

Descripción General

Los relés de alto rendimiento de TE están diseñados  para desempeñarse de manera confiable en entornos extremadamente rigurosos en aplicaciones militares y aeroespaciales. Nuestro diseño de fuerza equilibrada proporciona los beneficios de una presión de contacto consistentemente alta, un rebote reducido y menos arqueamiento, lo que ayuda a prolongar la vida de los contactos.

Características del producto

• Diseño estrecho (22,5 mm), montaje DIN con disipador térmico integral.



• Opción de salida SCR conectada inversamente-paralela de 10, 20 o 30 A rms.



• Tipos de salida 24-240 VAC y 48-660 VAC.



• Control de entrada de 3 - 32 VCC, 4 - 32 VCC o 90 - 280 Vrms.

• Aislamiento óptico de 4000 V rms.



• Indicador de estado de entrada LED verde.



• Terminales de abrazadera de tornillo a prueba de dedos (IP20) para carga y control.



• Terminal terrestre.

Aplicaciones

  • Control de calefacción
    •     Maquinaria de moldeo de plástico
    •     HVAC y refrigeración
    •     Equipo de alimentación profesional
  • Automatización industrial
  • Maquinaria industrial


Ventajas

• Permite una alta disipación de calor con disipador de calor integrado



• Maximiza el espacio de la superficie con un perfil delgado de 22,5 mm y montaje en riel DIN



• Terminales de abrazadera de tornillo a prueba de dedos de fácil instalación (IP20) para carga y control

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

  • Tipo de relevador  Estado sólido

Características de la configuración

  • Opciones de relevador  Disipador térmico integral

  • Disposición de contactos  1 forma A (de un solo polo y un solo tiro, normalmente abierto)

Características eléctricas

  • Voltaje de entrada (VAC) 90 – 280

  • Voltaje de entrada (VDC) 3 – 32, 4 – 32

  • Corriente nominal de contacto (A) 10, 20, 30

  • Dieléctrico inicial entre contactos y bobina (Vrms) 4000

  • Corriente de salida (mín.) (A) .15

  • Voltaje nominal de salida (relevadores de CC) (VDC) 24 – 240, 48 – 660

  • Voltaje de salida (máx.) (V) 240, 660

  • Corriente nominal de salida (Arms) .15 – 10, .15 – 20, .15 – 30

  • Voltaje nominal de salida (relevadores de CA) (Vrms) 24 – 240, 48 – 660

Características del cuerpo

Características de la terminación

  • Tipo de conexión de relevador  Terminales

  • Configuración de terminal  Terminales de tornillo

Fijación mecánica

  • Tipo de montaje del producto  Riel DIN

  • Tipo de elemento de montaje del producto  Orificio de montaje

Dimensiones

  • Altura de producto  111.5 mm [ 4.38 in ]

  • Longitud del producto  82.3 mm [ 3.24 in ]

  • Ancho de producto  22.5 mm [ .885 in ]

Condiciones de uso

  • Rango de temperatura de funcionamiento (°C) -30 – 80

Operación/aplicación

  • Tipo de corriente de salida  CA

  • Conmutación de salida  Cero

Número de referencia

  • Número interno de TE CAT-P851-SS61E
