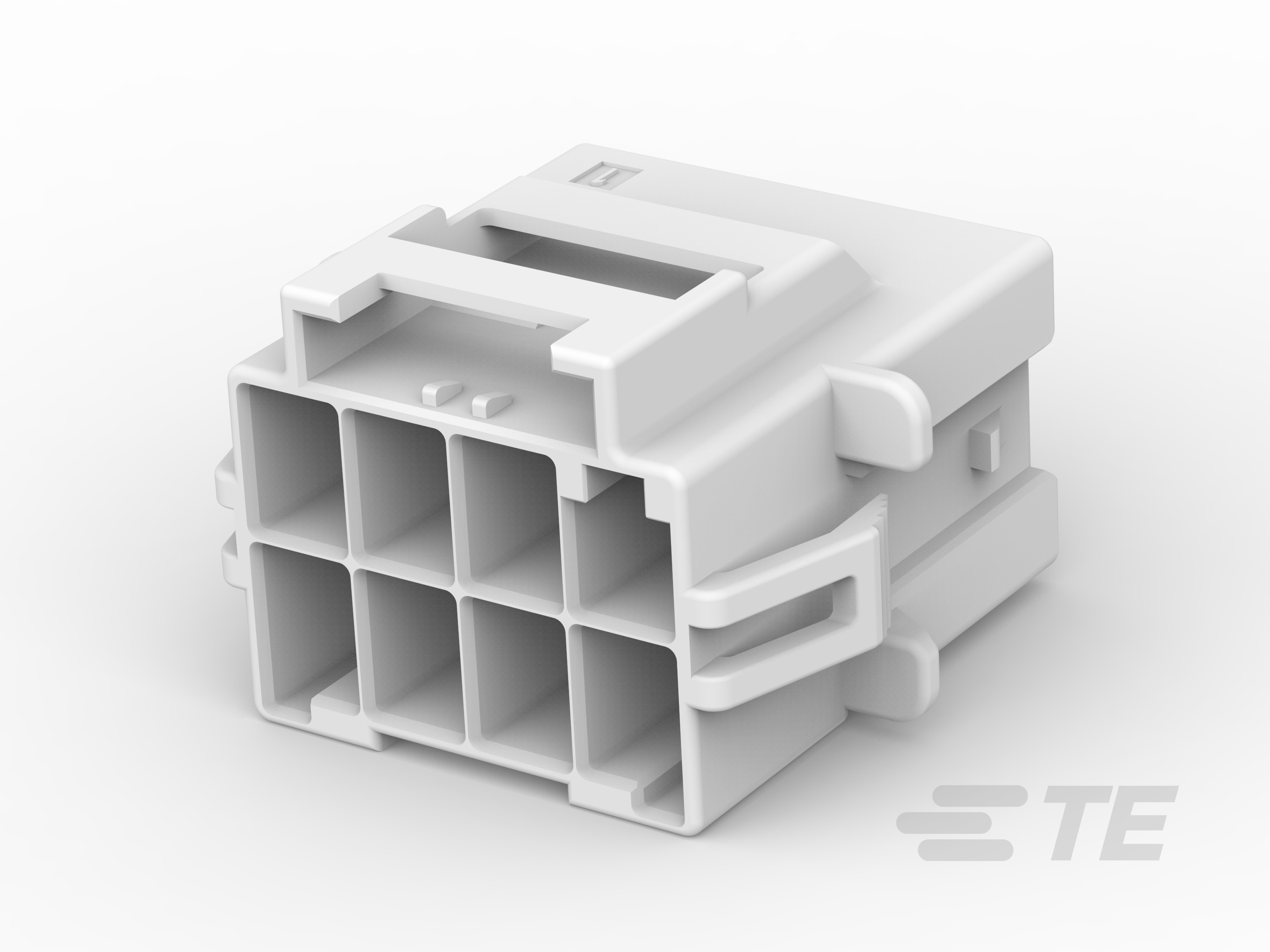

Standard Temperature Caps | POWER TRIPLE LOCK

Standard Temperature Caps | POWER TRIPLE LOCK-CAT-P87074-C1701
Las carcasas de temperatura estándar POWER TRIPLE LOCK se acoplan a los enchufes correspondientes. Incluyen contactos de lengüeta y tienen varias opciones disponibles.
Más Menos

Características del producto

  • Tipo de conector de alimentación rectangular : Carcasa

  • Tipo de conector y de carcasa : Tapón

  • Sistema de conectores : Cable a cable

  • Número de posiciones : 12, 10, 5, 15, 4, 3, 8, 2, 9

  • Distancia entre pines : 6 mm [ .236 in ]

Disponible en

LADD Inc
Descripción General

Características del producto

  • El conector es versátil y fácil de usar, y tiene tres sistemas de bloqueo confiables. La carcasa se sujeta de forma segura con el enchufe. El dispositivo está equipado con tecnología de aseguramiento de la posición del conector (CPA) y bloquea la carcasa con el enchufe. La tecnología de aseguramiento de la posición de los terminales (TPA) garantiza que los terminales estén completamente asentados para confirmar su confiabilidad.
  • La carcasa de temperatura estándar resiste hasta 105 °C.
  • Cuando el enchufe se acopla con la carcasa, se escucha un "clic" que confirma a los usuarios que los conectores están asegurados.
  • Cada conector ofrece cuatro opciones de codificación, múltiples colores y un diseño sin enganches, lo que hará que las conexiones sean eficientes en la línea de ensamblaje.
  • Se ofrecen hasta 15 posiciones con espaciado de 6 mm.
  1. Descripción general de la aplicación POWER TRIPLE LOCK (inglés)

En este video puedes conocer más acerca de los conectores POWER TRIPLE LOCK, cómo se ensamblan, cómo se remachan los contactos y las caracterísricas del aplicador OCEAN.

Descripción general de la aplicación POWER TRIPLE LOCK
Preguntas frecuentes

Preguntas frecuentes

P: ¿Cuáles son los requisitos de temperatura de funcionamiento?

R: Todos los materiales del nuevo sistema de conectores POWER TRIPLE LOCK tienen clasificación V-0, y el producto estándar está fabricado de tereftalato de polibutileno (PBT) y cuenta con certificación para usarse a 105 °C. Para aplicaciones de alta temperatura, como los electrodomésticos de cocina, se ofrecen materiales para temperaturas de 150 °C.


P: ¿Cuál es el beneficio de elegir cubiertas seguras conforme a la prueba de hilo incandescente?

R: El sistema de conectores POWER TRIPLE LOCK tiene cubiertas seguras conforme a la prueba de hilo incandescente, que permiten a los fabricantes de electrodomésticos cumplir con la norma IEC 60335-1.



Para obtener más información, lee las preguntas frecuentes sobre los conectores POWER TRIPLE LOCK.

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del cuerpo

  • Conector y código de polarización  C, B, A, D

  • Ángulo de salida del cable  180°

Estándares de la industria

  • Grado UL  Reconocido

  • Compatible con organizaciones o normas  UL

  • Compatible con productos aprobados  UL E28476

  • Índice de flamabilidad UL  UL 94V-0

  • No flamable a la prueba del hilo incandescente  Pieza estándar (no se sometió a la prueba de hilo incandescente).

Fijación mecánica

  • Característica del montaje en panel  Con

  • Tipo de elemento del montaje en panel  Sujetadores

  • Tipo de montaje del conector  Montaje en panel

Dimensiones

  • Grosor de panel (recomendado)  1 – 2 mm [ .039 – .079 in ]

  • Altura del conector (mm) 23.05, 31.15, 14.95

  • Distancia entre filas  8.1 mm [ .319 in ]

Marcado de identificación

  • Función de identificación de circuito  Con

Características del contacto

  • Disposición de los contactos  En línea, Matriz

  • Retención de contactos dentro de la carcasa  Sin

  • Tipo de contacto  Lengüeta

Características del tipo de producto

  • Tipo de conector de alimentación rectangular  Carcasa

  • Tipo de conector y de carcasa  Tapón

  • Sistema de conectores  Cable a cable

  • Sellable  No

  • El conector y el contacto se conectan a  Alambres y cables

Características de la configuración

  • Número de posiciones  12, 10, 5, 15, 4, 3, 8, 2, 9

  • Número de posiciones de potencia  3, 15, 12, 4, 10, 5, 8, 2, 9

  • Número de filas  2, 1, 3

Características eléctricas

  • Voltaje de funcionamiento (VAC) 600

  • Voltaje de funcionamiento (VDC) 600

Características de la terminación

  • Método de conexión a alambre y cable  Engarzadora

Características de la carcasa

  • Distancia entre pines  6 mm [ .236 in ]

  • Color de la carcasa  Amarillo, Morado, Azul, Natural

  • Material de la carcasa  PBT GF

Condiciones de uso

  • Rango de temperatura de funcionamiento  -55 – 105 °C [ -67 – 221 °F ]

Operación/aplicación

  • Aplicación de circuitos  Potencia

Características del empaquetado

  • Método de empaque  Caja de cartón

Otro

  • Conformidad con la directiva RoHS de la UE  Conforme

  • En conformidad con las normas VFU de la UE  Conforme

Número de referencia

  • Número interno de TE CAT-P87074-C1701
