Contactos del conector SUPERSEAL: 1,0 mm

SUPERSEAL 1.0 mm

Carcasas de enchufe SUPERSEAL de 1,0 mm utilizan el contacto de sistema de doble resorte, estampado y formado AMP SUPERSEAL, con una potencia nominal de hasta 15 amperios. Están disponibles chapados en oro y aceptan tamaños de alambre de 1,25 a 0,50 mm².

Más Menos

Galería de imágenes |
Ficha técnica|

Características del producto

Método de empaque : Carrete, Encapsulado
Rango de temperatura de funcionamiento (°C): -40 – 125, -40 – 120
Rango de temperatura de funcionamiento (°F): -40 – 257, -40 – 248
Rango de diámetro de aislamiento compatible (mm): 1.6 – 2.2, 2.18 – 2.92, 1.77 – 2.46, 1.6 – 1.9
Rango de diámetro de aislamiento compatible (in): .063 – .087, .085 – .114, .069 – .096, .063 – .075
Tipo de sello para teminal : Sello del grupo
Diámetro de pin de conexión (mm): 1, 1.94, 1.12
Diámetro de pin de conexión (in): .039, .076, .044

Disponible en

Producto	Núm. de pieza de TE	Documentos	Tipo de terminal	Ancho de terminal tab	Diámetro de pin de conexión	Terminal transmite	Calibre del cable	Calibre del cable	Sellable	Tipo de sello para teminal	Búsqueda del calibre del cable	Búsqueda del calibre del cable	Función principal de bloqueo	Interfaz de revestimiento	Temperatura de funcionamiento (máx.)	Longitud de terminal tab	Rango de temperatura de funcionamiento
1.0 SEALED RECEPTACLE CONTACT	1554723-1	Ilustraci\u00F3n del producto 3D PDF	Receptáculo	1 mm	-	0 – 24 A (potencia baja)	20 – 18 AWG	.5 – .85 mm²	Sí	-	-	-	En el terminal	Estaño (Sn)	120 °C	16.25 mm	-40 – 120 °C
MERTEC FTERM AU 13002630101	1437284-9	Ilustraci\u00F3n del producto 3D PDF	Enchufe	-	1.94 mm	0 – 24 A (potencia baja)	20 – 14 AWG	.5 – 2 mm²	No	-	1.5 mm², 2 mm², .5 mm², .6 mm², .8 mm², 1 mm², 1.25 mm²	19 AWG, 17 AWG, 16 AWG, 20 AWG, 14 AWG, 15 AWG, 18 AWG	-	Oro (Au)	-	-	-
S/S REC CONTACT ASSY, AU, 0.75-1.25	3-1447221-3	Ilustraci\u00F3n del producto 3D PDF	Receptáculo	-	1 mm	0 – 24 A (potencia baja)	18 – 16 AWG	.75 – 1.25 mm²	Sí	Sello del grupo	1.25 mm², .75 mm², 1 mm²	16 AWG, 18 AWG, 17 AWG	Cuerpo limpio	Oro (Au)	125 °C	22.12 mm	-40 – 125 °C
S/S REC CONTACT ASSY, AU, 0.5	3-1447221-4	Ilustraci\u00F3n del producto 3D PDF	Receptáculo	-	1 mm	0 – 24 A (potencia baja)	20 AWG	.5 mm²	Sí	Sello del grupo	.5 mm²	20 AWG	Cuerpo limpio	Oro (Au)	125 °C	22.12 mm	-40 – 125 °C
S/S REC CONTACT ASSY, AU, 0.3	3-1447221-5	Ilustraci\u00F3n del producto 3D PDF	Receptáculo	-	1.12 mm	0 – 24 A (potencia baja)	18 – 16 AWG	.75 – 1.25 mm²	Sí	Sello del grupo	.3 mm²	22 AWG	Cuerpo limpio	Oro (Au)	125 °C	22.12 mm	-40 – 125 °C
MERTEC FTERM AU 13002630102	1-1437284-0	Ilustraci\u00F3n del producto 3D PDF	Enchufe	-	-	-	16 – 14 AWG	1.25 – 2 mm²	No	-	2 mm², 1.5 mm², 1.25 mm²	16 AWG, 15 AWG, 14 AWG	-	-	-	-	-

Descripción General

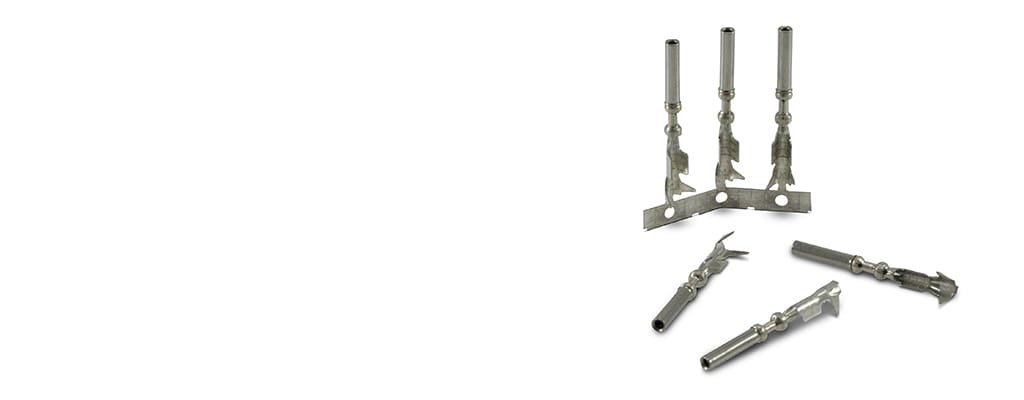

Los contactos Superseal 1.0 son contactos de doble resorte, estampados y formados.

Gama SUPERSEAL 1,0

VER TODOS LOS PRODUCTOS SUPERSEAL 1,0
Nuestra gama de conectores SUPERSEAL 1,0 está diseñada para satisfacer la creciente necesidad de aplicaciones confiables de placas para circuitos impresos en entornos hostiles.

Preguntas frecuentes

P: ¿Qué es un conector SUPERSEAL 1.0?

R: Nuestros conectores sellados a prueba de factores ambientales SUPERSEAL 1.0 están disponibles en enchufes de cable y cabezales de montaje en la PCB. Los conectores SUPERSEAL 1.0 se utilizan en aplicaciones con entornos hostiles, en los que incluso una pequeña degradación en la conexión puede resultar crítica.

P: ¿Cuáles son las aplicaciones adecuadas para los conectores SUPERSEAL 1.0?

R: Camión, autobús, todoterreno, construcción, agricultura, minería, vehículos de emergencia, silvicultura, recreativo, marino, motocicleta.

LEER MÁS PREGUNTAS FRECUENTES SOBRE LOS CONECTORES SUPERSEAL 1.0

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Estilo de conector hembra 180°
Sellable Sí, No
Función principal de bloqueo Cuerpo limpio, En el terminal

Características del cuerpo

Tipo de sello para teminal Sello del grupo

Características del contacto

Diámetro de pin de conexión (mm) 1, 1.12, 1.94
Diámetro de pin de conexión (in) .039, .044, .076
Tipo de terminal Receptáculo, Enchufe
Fabricación de contactos Estampado y formado
Tipo de remache Engarce en forma de F
Ancho de terminal tab 1 mm [ .039 in ]
Corriente nominal típica (A) 6, 15
Tamaño de contacto 1mm
Material de recubrimiento para área de conexión de contacto de cable Estaño
Interfaz de revestimiento Oro (Au), Estaño (Sn)

Características de la terminación

El producto se conecta a Cable
Método de conexión a alambre y cable Engarzadora

Dimensiones

Rango de diámetro de aislamiento compatible (mm) 1.6 – 2.2, 1.6 – 1.9, 1.77 – 2.46, 2.18 – 2.92
Rango de diámetro de aislamiento compatible (in) .063 – .087, .063 – .075, .069 – .096, .085 – .114
Búsqueda del calibre del cable (mm²) .3, .5, .6, .75, .8, 1, 1.25, 1.5, 2
Calibre del cable (AWG) 16 – 14, 18 – 16, 20 – 18, 20 – 14, 20
Longitud de terminal tab (mm) 16.25, 22.12
Longitud de terminal tab (in) .64, 0.871
Búsqueda del calibre del cable (AWG) 19, 15, 22, 16, 17, 14, 20, 18
Calibre del cable (mm²) .5, .5 – .85, .5 – 2, .75 – 1.25, 1.25 – 2

Condiciones de uso

Rango de temperatura de funcionamiento (°C) -40 – 125, -40 – 120
Rango de temperatura de funcionamiento (°F) -40 – 257, -40 – 248
Temperatura de funcionamiento (máx.) (°C) 120, 125
Temperatura de funcionamiento (máx.) (°F) 248, 257
Opción de aislamiento Sin aislamiento

Operación/aplicación

Compatible con el material base del alambre Cobre

Características del empaquetado

Método de empaque Carrete, Encapsulado
Cantidad por empaque 7000, 8000

Otro

Terminal transmite 0 – 24 A (potencia baja)
Contacto preferido del cliente No

Número de referencia

Número interno de TE CAT-SU763-T273

Documentos Relacionados

Catalog (English)

Terminales y conectores SUPERSEAL 1.0 En este catálogo se encuentra nuestra gama de conectores SUPERSEAL 1.0 para vehículos industriales y comerciales.

Flipbook Catalog

Transporte industrial y comercial: terminales y conectores (inglés) Nuestro catálogo en formato flipbook de terminales y conectores de transporte industrial y comercial cuenta con conectores, contactos, herramientas y accesorios AMPSEAL, AMPSEAL 16, Circular DIN, DEUTSCH, LEAVYSEAL, la serie de conectores sellados de servicio pesado y Superseal 1.0.

Product Specifications

Especificaciones del producto de conectores Superseal 1.0 (inglés y japonés) En esta especificación se abordan las pruebas de rendimiento y los requisitos de calidad de los conectores Superseal 1.0.

Application Specifications

Especificaciones de la aplicación de los conectores Superseal 1.0 (inglés y japonés) En esta especificación se abordan los requisitos para la aplicación de los conectores Superseal 1.0.

Connector Selector

Selector de conectores (inglés) El selector de conectores es una guía de referencia para nuestros conectores eléctricos de transporte industrial y comercial.
