2-2071567-1

Activo

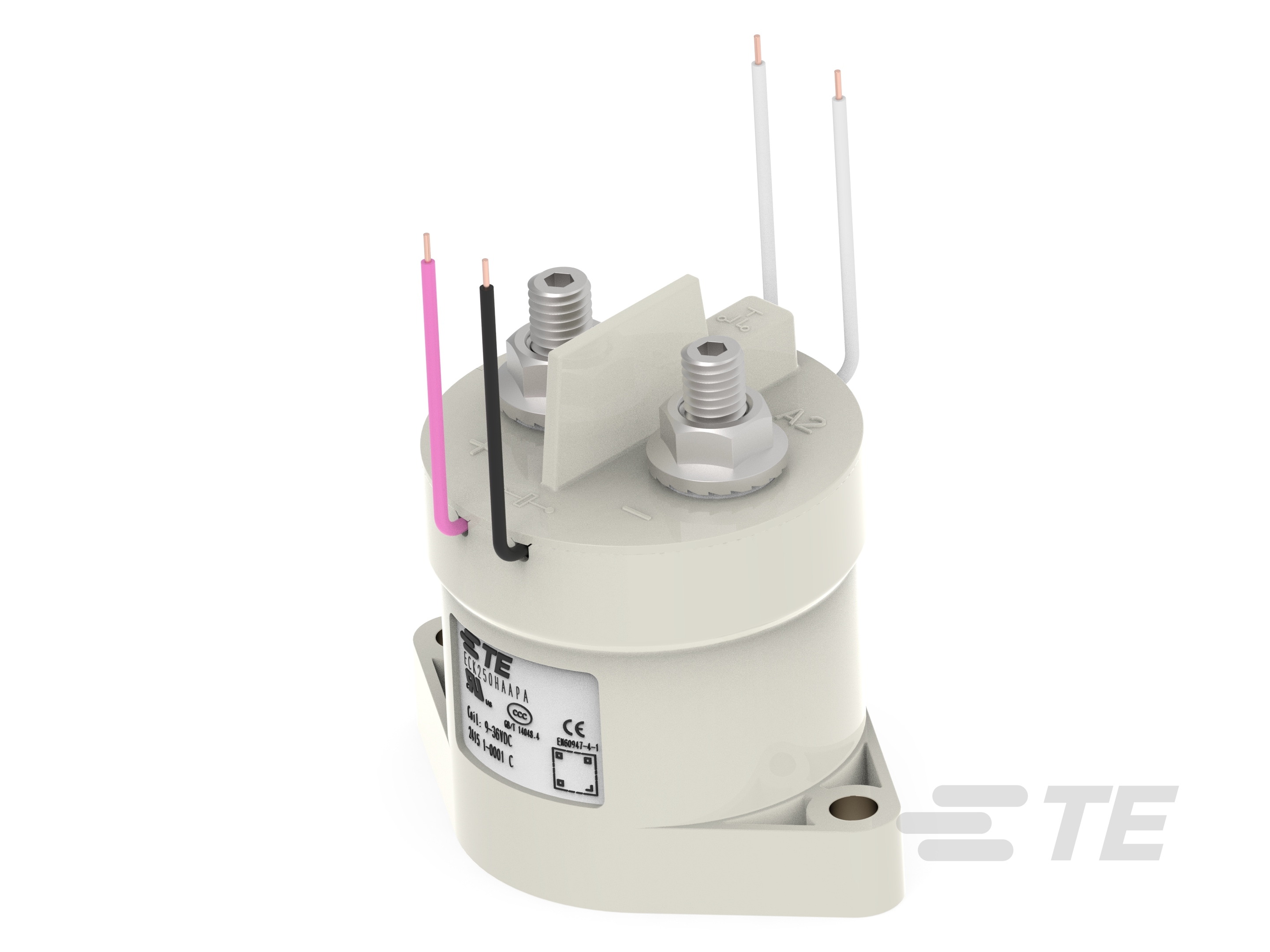

General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 500 A Contact Rating, 36 VDC Coil Voltage, Panel, Hermetically Sealed, ECK250 Series

2-2071567-1

Activo

General Purpose Contactor, DC, 1 Form X SPST-NO-DM, 500 A Contact Rating, 36 VDC Coil Voltage, Panel, Hermetically Sealed, ECK250 Series

- Serie ECK250

Núm. interno de TE: 2-2071567-1
Descripción interna de TE: ECK250HAAPA
Todo High Voltage DC Contactors, hermetically sealed, ceramic technology (20)

Método de empaque : Caja y cartón
Rango de temperatura de funcionamiento : -40 – 85 °C [ -40 – 185 °F ]
Tipo de conexión de terminal auxiliar : Conector de cable
Tipo de conexión de terminal de bobina : Conector
Voltaje de conmutación de los contactos (máx.) (VDC): 1000

Ver todas las características

Más Menos

Muestras gratis
Piezas y herramientas compatibles

Documentos

Archivos CAD

Descargar modelo ECAD
Descargar el Library Loader gratuito para convertir este archivo a tu herramienta ECAD. Más información sobre el modelo ECAD.
3D PDF 3D_CVM_CVM_2-2071567-1_A1.pdf 3D
Esquema del producto ENG_CVM_CVM_2-2071567-1_A1.3d_stp.zip Inglés
ENG_CVM_CVM_2-2071567-1_A1.2d_dxf.zip Inglés
ENG_CVM_CVM_2-2071567-1_A1.3d_igs.zip Inglés

Páginas de catálogo y hojas de datos

QRG - High Voltage DC Contactors ENG_DS_QRG-high-voltage-dc-contactors_2411.pdf Inglés
HIGH VOLTAGE CONTACTORS ECK250 SERIES ENG_DS_ECK250_Datasheet_11.pdf Inglés

Homologaciones de la agencia

UL ENG_AAD_UL_CERT_COC_E82292_20221031_C1_6.pdf Inglés

Certificado TUV ENG_AAD_TUV_CERT_R50571784_C1_1.pdf Inglés
ENG_AAD_TUV_CERT_EMC_AE50569997_C1_2.pdf Inglés

Certificado CCC ENG_AAD_CCC_CERT_2024010304684586_C1_1.pdf Inglés

Declaración de conformidad con CE ENG_AAD_CE_CERT_724_00004_C1_2.pdf Inglés

Aviso sobre cambio en producto

Ver aviso sobre cambio en producto Se requiere iniciar sesión para acceder a los avisos sobre cambio en producto

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Tipo de contactor y de relevador : Contactor de uso general

Características de la configuración

Número de polos de contacto : 1
Disposición de contactos : 1 tipo X, SPST-NO-DM
Disposición de contactos de interruptor auxiliar : 1 forma A, de un solo polo y un solo tiro, normalmente abierto

Características eléctricas

Voltaje de conmutación de los contactos (máx.) (VDC): 1000
Resistencia de bobina (Ω): 4.77 – 5.83
Voltaje nominal de bobina (VDC): 36
Corriente nominal de contacto (A): 500

Características del cuerpo

Tipo de alojamiento : Con sello hermético

Características del contacto

Material del contacto : Cobre

Características de la terminación

Tipo de conexión de terminal auxiliar : Conector de cable
Tipo de conexión de terminal de bobina : Conector
Tipo de conexión de terminal de red : M8 x 1.25

Fijación mecánica

Par (principal) (in-lbs): 88.5 - 106.2
Tipo de montaje del producto : Panel
Tipo de elemento de montaje del producto : Tornillo, Placa de montaje

Dimensiones

Calibre del cable (AWG): 20

Condiciones de uso

Rango de temperatura de funcionamiento : -40 – 85 °C [ -40 – 185 °F ]
Temperatura ambiente (máx.) : 85 °C [ 185 °F ]

Operación/aplicación

Tipo de corriente : CC

Características del empaquetado

Método de empaque : Caja y cartón
