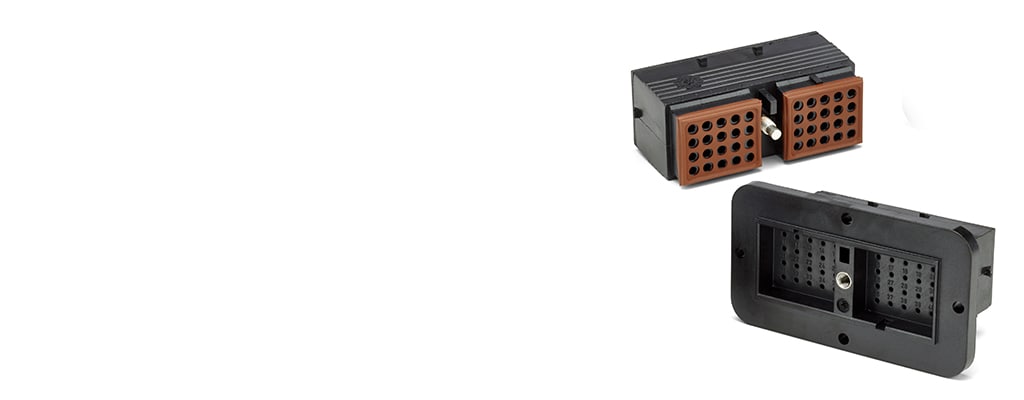

DEUTSCH DRC Housings

DEUTSCH

DEUTSCH DRC

Las carcasas DEUTSCH DRC son conectores rectangulares resistentes que están disponibles en 24-70 cavidades y cuentan con un tornillo extractor para el acoplamiento. Admiten contactos DEUTSCH de tamaño 16 y 20 que están clasificados para 13 y 7.5 amperios.

Más Menos

Galería de imágenes |
Ficha técnica|

Características del producto

Sistema de conectores: Cable a cable, Cable a cable
Sellable: Sí
Color del producto: Negro
El conector y el contacto se conectan a: Alambres y cables
Temperatura de funcionamiento (máx.)(°C): 125

Disponible en

Producto	Núm. de pieza de TE	Documentos	Número de posiciones	Tipo de conector y de carcasa	Distancia entre pines	Diámetro de pin de conexión	Número de filas	Corriente nominal de contacto (máx.)	Aplicación de circuitos	Tipo de montaje del conector	Arquitectura del voltaje nominal	Función principal de bloqueo	Conector y código de polarización
PLG, 24P, BLK, N, C	DRC16-24SC	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	C
PLG, 70P, BLK, E, SEAL BOND, D	DRC16-70SDE-P013	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	D
REC, 40P, BLK, N, FLANGE, C	DRC12-40PC	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	C
PLG, 70P, BLK, N, B	DRC16-70SB	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
PLG, 70P, BLK, E, SEAL BOND, C	DRC16-70SCE-P013	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	C
REC, 70P, BLK, N, A	DRC14-70PA	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales macho	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
REC, 70P, BLK, N, FLANGE, B	DRC12-70PB	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales macho	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	B
PLG, 50P, BLK, N, 07	DRC26-50S07	Ilustraci\u00F3n del producto 3D PDF	50	Carcasa para terminales hembra	4.42 mm	1.02 mm	5	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	07
PLG, 24P, BLK, N, B	DRC16-24SB	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
40P RECP ASM	DRC22-40PA	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales macho	4.42 mm	1.02 mm	4	7.5 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	A
PLG, 70P, BLK, N, SEAL BOND, D	DRC16-70SD-P013	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	D
PLG, 50P, BLK, N, 03	DRC26-50S03	Ilustraci\u00F3n del producto 3D PDF	50	Carcasa para terminales hembra	4.42 mm	1.02 mm	5	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	03
REC, 24P, BLK, N, FLANGE, B	DRC12-24PB	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	B
PLG, 50P, BLK, N, 05	DRC26-50S05	Ilustraci\u00F3n del producto 3D PDF	50	Carcasa para terminales hembra	4.42 mm	1.02 mm	5	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	05
PLG, 40P, BLK, C	DRC26-40SC	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	4.42 mm	1.02 mm	4	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	C
PLG, 40P, BLK, N, B	DRC18-40SB	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
PLG, 40P, BLK, N, A	AEC16-40SA	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	5.41 mm	1.59 mm	7	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
REC, 40P, BLK, N, FLANGE, B	DRC12-40PB	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	B
PLG, 40P, BLK, N, A	DRC18-40SA	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
PLG, 70P, BLK, N, A	DRC16-70SA	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
REC, 40P, BLK, N, A	DRC14-40PA	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
PLG, 50P, BLK, N, 02	DRC26-50S02	Ilustraci\u00F3n del producto 3D PDF	50	Carcasa para terminales hembra	4.42 mm	1.02 mm	5	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	02
PLG, 40P, BLK, N, C	AEC16-40SC	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	5.41 mm	1.59 mm	7	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	C
PLG, 70P, BLK, N, SEAL BOND, A	DRC16-70SA-P013	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
REC, 70P, BLK, N, FLANGE, A	DRC12-70PA	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales macho	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	A
PLG, 24P, BLK, N, A	DRC16-24SA	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
REC, 24P, BLK, N, A	DRC14-24PA	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
PLG, 40P, BLK, N, B	AEC16-40SB	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	5.41 mm	1.59 mm	7	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
PLG, 40P, BLK, N, D	AEC16-40SD	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	5.41 mm	1.59 mm	7	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	D
REC, 24P, BLK, N, FLANGE, A	DRC12-24PA	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	A
PLG, 50P, BLK, N, 01	DRC26-50S01	Ilustraci\u00F3n del producto 3D PDF	50	Carcasa para terminales hembra	4.42 mm	1.02 mm	5	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	01
PLG, 40P, BLK, N	DRC16-40S	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	-
REC, 40P, BLK, N, A	AEC14-40PA	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales macho	5.41 mm	1.59 mm	7	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
PLG, 70P, BLK, E, SEAL BOND, B	DRC16-70SBE-P013	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
REC, 40P, BLK, N, FLANGE, A	DRC12-40PA	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	A
PLG, 40P, BLK, E	DRC16-40SE	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	-
PLG, 40P, BLK, N, SEAL BOND	DRC16-40S-P013	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	-
PLG, 50P, BLK, N, 08	DRC26-50S08	Ilustraci\u00F3n del producto 3D PDF	50	Carcasa para terminales hembra	4.42 mm	1.02 mm	5	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	08
PLG, 40P, BLK, N, SEAL BOND, B	DRC18-40SB-P013	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
PLG, 24P, BLK, N, SEAL BOND, A	DRC16-24SA-P013	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
PLG, 50P, BLK, N, 04	DRC26-50S04	Ilustraci\u00F3n del producto 3D PDF	50	Carcasa para terminales hembra	4.42 mm	1.02 mm	5	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	04
PLG, 70P, BLK, E, SEAL BOND, A	DRC16-70SAE-P013	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
REC, 24P, BLK, E, FLANGE, A	DRC12-24PAE	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	A
PLG, 60P, BLK, N, 07	DRC26-60S07	Ilustraci\u00F3n del producto 3D PDF	60	Carcasa para terminales hembra	4.42 mm	1.02 mm	6	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	07
PLG, 40P, BLK, B	DRC26-40SB	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	4.42 mm	1.02 mm	4	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
PLG, 40P, BLK, N, SEAL BOND, A	DRC18-40SA-P013	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
REC, 40P, BLK, E, FLANGE, A	DRC12-40PAE	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	A
PLG, 70P, BLK, E, A	DRC16-70SAE	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
PLG, 38P, BLK, N, SS CLIP, 01	DRC26-38S01-P017	3D PDF	38	Carcasa para terminales hembra	4.42 mm	1.02 mm, 2.39 mm	5	7.5 A, 25 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	01
PLG, 40P, BLK, A	DRC26-40SA	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	4.42 mm	1.02 mm	4	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
REC, 70P, BLK, E, FLANGE, A	DRC12-70PAE	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales macho	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	A
PLG, 24P, BLK, E, A	DRC16-24SAE	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
PLG, 40P, BLK, N, ROUTER CAP, B	DRC26-40SB-L011	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	4.42 mm	1.02 mm	4	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
PLG, 60P, BLK, N, 06	DRC26-60S06	Ilustraci\u00F3n del producto 3D PDF	60	Carcasa para terminales hembra	4.42 mm	1.02 mm	6	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	06
PLG, 40P, BLK, N, ROUTER CAP, A	DRC26-40SA-L011	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	4.42 mm	1.02 mm	4	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
PLG, 24P, BLK, N, A	DRC26-24SA	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales hembra	4.42 mm	1.02 mm	4	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
PLG, 60P, BLK, N, 05	DRC26-60S05	Ilustraci\u00F3n del producto 3D PDF	60	Carcasa para terminales hembra	4.42 mm	1.02 mm	6	7.5 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	05
PLG, 38P, BLK, N, SS CLIP, 02	DRC26-38S02-P017	3D PDF	38	Carcasa para terminales hembra	4.42 mm	1.02 mm, 2.39 mm	5	7.5 A, 25 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	02
PLG, 70P, BLK, E, SEAL BOND, C	DRC16-70SCE-P013UK	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia y señal	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	Retenedor de contacto	C
PLG, 70P, BLK, E, SEAL BOND, D	DRC16-70SDE-P013UK	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia y señal	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	Retenedor de contacto	D
PLG, 70P, BLK, E, SEAL BOND, A	DRC16-70SAE-P013UK	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia y señal	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	Retenedor de contacto	A
PLG, 70P, BLK, E, SEAL BOND, B	DRC16-70SBE-P013UK	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia y señal	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	Retenedor de contacto	B
REC, 40P, BLK, E, XCAP, A	AEC14-40PAE-E019	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales macho	5.41 mm	1.59 mm	7	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
REC, 40P, BLK, N, B	AEC14-40PB	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales macho	5.41 mm	1.59 mm	7	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
REC, 40P, BLK, E, XCAP, B	AEC14-40PBE-E019	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales macho	5.41 mm	1.59 mm	7	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
PLG, 40P, BLK, E, XCAP, A	AEC16-40SAE-E019	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	5.41 mm	1.59 mm	7	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
PLG, 40P, BLK, E, XCAP, B	AEC16-40SBE-E019	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales hembra	5.41 mm	1.59 mm	7	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
REC, 24P, BLK, E, FLANGE, B	DRC12-24PBE	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	B
REC, 24P, BLK, N, FLANGE, C	DRC12-24PC	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	C
REC, 24P, BLK, E, FLANGE, C	DRC12-24PCE	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	C
REC, 24P, BLK, N, FLANGE, D	DRC12-24PD	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	D
REC, 40P, BLK, E, FLANGE, B	DRC12-40PBE	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	B
REC, 40P, BLK, E, FLANGE, C	DRC12-40PCE	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	C
REC, 40P, BLK, N, FLANGE, D	DRC12-40PD	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	D
REC, 70P, BLK, E, FLANGE, B	DRC12-70PBE	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales macho	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	B
REC, 70P, BLK, N, FLANGE, C	DRC12-70PC	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales macho	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	C
REC, 70P, BLK, E, FLANGE, C	DRC12-70PCE	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales macho	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	C
REC, 70P, BLK, N, FLANGE, D	DRC12-70PD	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales macho	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	D
REC, 70P, BLK, E, FLANGE, D	DRC12-70PDE	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales macho	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje en panel	250 V	Integrado en la carcasa	D
REC, 24P, BLK, E, A	DRC14-24PAE	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
REC, 24P, BLK, N, B	DRC14-24PB	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
REC, 40P, BLK, E, A	DRC14-40PAE	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
REC, 40P, BLK, E, B	DRC14-40PBE	Ilustraci\u00F3n del producto 3D PDF	40	Carcasa para terminales macho	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
REC, 70P, BLK, E, A	DRC14-70PAE	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales macho	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
REC, 70P, BLK, N, B	DRC14-70PB	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales macho	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
PLG, 24P, BLK, E, SEAL BOND, A	DRC16-24SAE-P013	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
PLG, 24P, BLK, N, SEAL BOND, B	DRC16-24SB-P013	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
PLG, 24P, BLK, E, B	DRC16-24SBE	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
PLG, 24P, BLK, E, SEAL BOND, B	DRC16-24SBE-P013	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
PLG, 24P, BLK, N, SEAL BOND, C	DRC16-24SC-P013	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	C
PLG, 24P, BLK, E, SEAL BOND, C	DRC16-24SCE-P013	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	C
PLG, 24P, BLK, N, D	DRC16-24SD	Ilustraci\u00F3n del producto 3D PDF	24	Carcasa para terminales hembra	5.49 mm	1.59 mm	4	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	D
PLG, 70P, BLK, N, SPECIAL SEAL, A	DRC16-70SA-P066	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
PLG, 70P, BLK, E, SPECIAL SEAL, A	DRC16-70SAE-P066	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
PLG, 70P, BLK, E, SL BD, BOLT LEAD-IN, A	DRC16-70SAE-PP05	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	A
PLG, 70P, BLK, N, SEAL BOND, B	DRC16-70SB-P013	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
PLG, 70P, BLK, N, SPECIAL SEAL, B	DRC16-70SB-P066	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
PLG, 70P, BLK, E, B	DRC16-70SBE	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
PLG, 70P, BLK, E, SPECIAL SEAL, B	DRC16-70SBE-P066	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	B
PLG, 70P, BLK, N, C	DRC16-70SC	Ilustraci\u00F3n del producto 3D PDF	70	Carcasa para terminales hembra	5.49 mm	1.59 mm	5	13 A	Potencia	Montaje de cable (colgante libre)	250 V	Integrado en la carcasa	C

Descripción General

Las carcasas DEUTSCH DRC están disponibles en varias opciones de montaje, incluido el montaje en línea, el montaje con brida y el montaje en la PCB.

Descripción general de la serie

Compatible con tamaños de contacto 16 (13 amperios) y 20 (7.5 amperios)
De 14 AWG a 22 AWG (de 2.50 mm² a 0.35 mm²)
Diseños de 24, 40, 50, 60, 64 y 70 cavidades
Montaje en línea, con brida o en PCB
Carcasa rectangular termoplástica
Tornillo extractor para el acoplamiento

Productos DEUTSCH DRC adicionales

VER TODOS LOS PRODUCTOS DEUTSCH DRC
Los conectores DEUTSCH DRC están diseñados para aplicaciones de alto número de pines y entornos hostiles.

Preguntas frecuentes

P: ¿Qué es un conector DRC?

R: Los conectores DEUTSCH DRC sellados a prueba de factores ambientales están diseñados para las aplicaciones de cable a cable, de cable a placa y de cable a dispositivo. Los conectores DRC se utilizan en aplicaciones en entornos hostiles, en los que incluso una pequeña degradación en la conexión podría ser crítica.

Pregunta: ¿Cuáles son las aplicaciones adecuadas para los conectores DRC?

R: Son aptos para camiones, autobuses, vehículos todoterreno, vehículos de emergencia, motocicletas y para aplicaciones recreativas, marinas y de la construcción, la agricultura, la minería y la silvicultura.

LEER MÁS PREGUNTAS FRECUENTES SOBRE LOS CONECTORES DEUTSCH DRC

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Forma del conector Rectangular
Sistema de conectores Cable a cable, Cable a cable
Tipo de conector y de carcasa Carcasa para terminales hembra, Carcasa para terminales macho
Sellable Sí
El conector y el contacto se conectan a Alambres y cables
Función principal de bloqueo Integrado en la carcasa, Retenedor de contacto
Conector mixto e híbrido No, Sí

Características de la configuración

Código de sellado de conector Sello E, Sello N
Modificación de conector Clip de retención de acero inoxidable, Enrutador para cables, Sello delantero adherido
Número de posiciones 24, 38, 40, 50, 60, 70
Número de filas 4, 5, 6, 7
Posición de cavidad ciega 0

Características eléctricas

Voltaje de funcionamiento (VAC) 250
Voltaje de funcionamiento (VDC) 250
Arquitectura del voltaje nominal (V) 12, 24, 48, 250

Características del cuerpo

Ángulo de salida del cable 180°
Color del producto Negro
Conector y código de polarización 01, 02, 03, 04, 05, 06, 07, 08, 09, A, B, C, D

Características del contacto

Tipo de contacto Enchufe, Pin
Tamaño de contacto Tamaño 12, Tamaño 16, Tamaño 20
Diámetro de pin de conexión (mm) 1.02, 1.59, 2.39
Diámetro de pin de conexión (in) .04, .063, .094
Corriente nominal de contacto (máx.) (A) 7.5, 13, 25

Fijación mecánica

Alineación de conexión Con
Tipo de alineación de conexión Con código, Nervadura de polarización, Nervadura de polarización
Alivio de tensión Añadir por accesorio, Con
Tipo de montaje del conector Montaje de cable (colgante libre), Montaje en panel
Aseguramiento de la posición del terminal No

Características de la carcasa

Material de la carcasa PA, PA GF, Polieterimida (PEI), PPS GF
Distancia entre pines (mm) 4.42, 5.41, 5.49
Distancia entre pines (in) .174, .213, .216

Dimensiones

Rango de diámetro de aislamiento compatible (mm) 1.02 – 2.41, 1.35 – 3.05, 2.46 – 4.95, 2.54 – 3.4
Rango de diámetro de aislamiento compatible (in) .04 – .095, .053 – .12, .097 – .17, .1 – .134
Distancia entre filas (mm) 4.42, 5.41, 5.49
Distancia entre filas (in) .174, .213, .216
Longitud del producto (mm) 27.94, 32.36, 36.58, 36.78, 38.1, 40.44, 40.51, 40.56, 40.64, 41.71, 41.73, 43.15, 44.25, 44.63, 45.69, 50.83
Longitud del producto (in) 1.1, 1.274, 1.44, 1.448, 1.5, 1.592, 1.595, 1.597, 1.6, 1.642, 1.643, 1.699, 1.742, 1.757, 1.799, 2.001
Ancho de producto (mm) 46.43, 49.38, 50.9, 50.93, 52.53, 53.34, 54.71, 68.58, 70.36, 72.85, 73.86, 77.22, 97.54, 103.99, 126.82
Ancho de producto (in) 1.828, 1.944, 2, 2.004, 2.068, 2.1, 2.154, 2.7, 2.77, 2.868, 2.908, 3.04, 3.84, 4.094, 4.993
Altura del conector (mm) 29.16, 30.53, 32.64, 36.06, 36.09, 36.45, 45.16, 48.11, 51.26, 53.09, 53.29, 58.93, 93.98
Altura del conector (in) 1.148, 1.202, 1.285, 1.421, 1.435, 1.778, 1.894, 2.018, 2.09, 2.098, 2.32, 3.7

Condiciones de uso

Temperatura de funcionamiento (máx.) 125 °C [ 257 °F ]
Rango de temperatura de funcionamiento -55 – 125 °C [ -67 – 257 °F ]

Operación/aplicación

Aplicación de circuitos Potencia, Potencia y señal

Estándares de la industria

Índice de flamabilidad UL Prueba de llama de 20 mm según el estándar UL-94, UL 94HB
Compatible con organizaciones o normas SAE J2030
Grado de protección IP68, IP6K9K, No probado

Características del empaquetado

Método de empaque Caja, Caja
Cantidad por empaque 21, 50, 60, 100, 125

Otro

Posibilidad de asegurar la posición del conector No
Requiere mantenimiento Sí

Número de referencia

Número interno de TE CAT-D799-CH8172

Documentos Relacionados

DEUTSCH, TE Connectivity y TE connectivity (logotipo) son marcas comerciales.

DEUTSCH DRC Housings

Características del producto

Sistema de conectores: Cable a cable, Cable a cable

Sellable: Sí

Color del producto: Negro

El conector y el contacto se conectan a: Alambres y cables

Temperatura de funcionamiento (máx.)(°C): 125

Descripción General

Descripción general de la serie

Productos DEUTSCH DRC adicionales

Preguntas frecuentes

Preguntas frecuentes

Características

Características del tipo de producto

Forma del conector Rectangular

Sistema de conectores Cable a cable, Cable a cable

Tipo de conector y de carcasa Carcasa para terminales hembra, Carcasa para terminales macho

Sellable Sí

El conector y el contacto se conectan a Alambres y cables

Función principal de bloqueo Integrado en la carcasa, Retenedor de contacto

Conector mixto e híbrido No, Sí

Características de la configuración

Código de sellado de conector Sello E, Sello N

Modificación de conector Clip de retención de acero inoxidable, Enrutador para cables, Sello delantero adherido

Número de posiciones 24, 38, 40, 50, 60, 70

Número de filas 4, 5, 6, 7

Posición de cavidad ciega 0

Características eléctricas

Voltaje de funcionamiento (VAC) 250

Voltaje de funcionamiento (VDC) 250

Arquitectura del voltaje nominal (V) 12, 24, 48, 250

Características del cuerpo

Ángulo de salida del cable 180°

Color del producto Negro

Conector y código de polarización 01, 02, 03, 04, 05, 06, 07, 08, 09, A, B, C, D

Características del contacto

Tipo de contacto Enchufe, Pin

Tamaño de contacto Tamaño 12, Tamaño 16, Tamaño 20

Diámetro de pin de conexión (mm) 1.02, 1.59, 2.39

Diámetro de pin de conexión (in) .04, .063, .094

Corriente nominal de contacto (máx.) (A) 7.5, 13, 25

Fijación mecánica

Alineación de conexión Con

Tipo de alineación de conexión Con código, Nervadura de polarización, Nervadura de polarización

Alivio de tensión Añadir por accesorio, Con

Tipo de montaje del conector Montaje de cable (colgante libre), Montaje en panel

Aseguramiento de la posición del terminal No

Características de la carcasa

Material de la carcasa PA, PA GF, Polieterimida (PEI), PPS GF

Distancia entre pines (mm) 4.42, 5.41, 5.49

Distancia entre pines (in) .174, .213, .216

Dimensiones

Rango de diámetro de aislamiento compatible (mm) 1.02 – 2.41, 1.35 – 3.05, 2.46 – 4.95, 2.54 – 3.4

Rango de diámetro de aislamiento compatible (in) .04 – .095, .053 – .12, .097 – .17, .1 – .134

Distancia entre filas (mm) 4.42, 5.41, 5.49

Distancia entre filas (in) .174, .213, .216

Longitud del producto (mm) 27.94, 32.36, 36.58, 36.78, 38.1, 40.44, 40.51, 40.56, 40.64, 41.71, 41.73, 43.15, 44.25, 44.63, 45.69, 50.83

Longitud del producto (in) 1.1, 1.274, 1.44, 1.448, 1.5, 1.592, 1.595, 1.597, 1.6, 1.642, 1.643, 1.699, 1.742, 1.757, 1.799, 2.001

Ancho de producto (mm) 46.43, 49.38, 50.9, 50.93, 52.53, 53.34, 54.71, 68.58, 70.36, 72.85, 73.86, 77.22, 97.54, 103.99, 126.82

Ancho de producto (in) 1.828, 1.944, 2, 2.004, 2.068, 2.1, 2.154, 2.7, 2.77, 2.868, 2.908, 3.04, 3.84, 4.094, 4.993

Altura del conector (mm) 29.16, 30.53, 32.64, 36.06, 36.09, 36.45, 45.16, 48.11, 51.26, 53.09, 53.29, 58.93, 93.98

Altura del conector (in) 1.148, 1.202, 1.285, 1.421, 1.435, 1.778, 1.894, 2.018, 2.09, 2.098, 2.32, 3.7

Condiciones de uso

Temperatura de funcionamiento (máx.) 125 °C [ 257 °F ]

Rango de temperatura de funcionamiento -55 – 125 °C [ -67 – 257 °F ]

Operación/aplicación

Aplicación de circuitos Potencia, Potencia y señal

Estándares de la industria

Índice de flamabilidad UL Prueba de llama de 20 mm según el estándar UL-94, UL 94HB

Compatible con organizaciones o normas SAE J2030

Grado de protección IP68, IP6K9K, No probado

Características del empaquetado

Método de empaque Caja, Caja

Cantidad por empaque 21, 50, 60, 100, 125

Otro

Posibilidad de asegurar la posición del conector No

Requiere mantenimiento Sí

Número de referencia

Número interno de TE CAT-D799-CH8172

Documentos Relacionados
