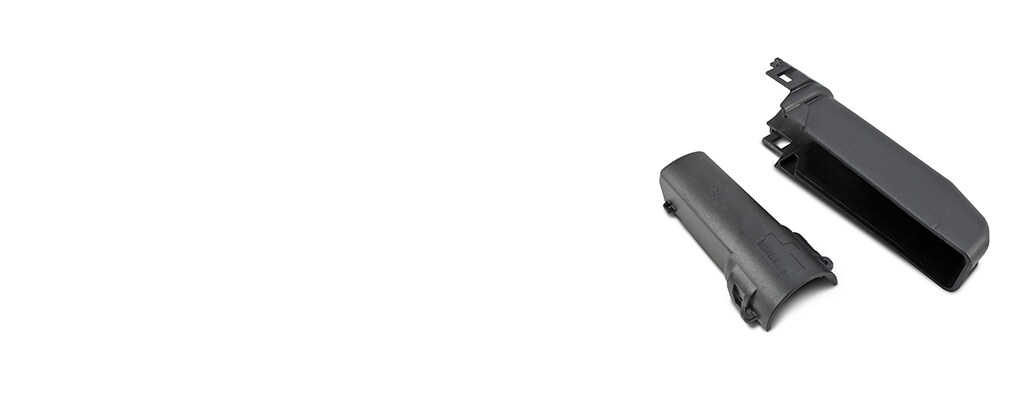

LEAVYSEAL Connector Backshells

LEAVYSEAL

Las carcasas posteriores LEAVYSEAL proporcionan mayor protección contra la tensión. Estas carcasas posteriores de 90° tienen nervaduras para colocar tubos corrugados. Para lograr una clasificación IP6K9K, se deben usar carcasas posteriores con los conectores LEAVYSEAL.

Más Menos

Galería de imágenes |
Ficha técnica|

Características del producto

Número de posiciones : 15, 21, 22, 25, 26, 46, 62, 92
Color del producto : Negro
Tipo de accesorio de seguridad y alivio de tensión : Conjunto de la cubierta, Cubierta – Salida del cable, Protector contra polvo, Tapa
Material primario del producto : PA, PA 6, PA 6 GF, PA GF, PBT, PBT GF, PBT GF10, PP MF
Ángulo de salida del cable : 180°, 90°

Disponible en

Producto	Núm. de pieza de TE	Documentos	Número de posiciones	Tipo de accesorio de seguridad y alivio de tensión	Material primario del producto	Ángulo de salida del cable	Alivio de tensión	Temperatura de funcionamiento (máx.)	Rango de temperatura de funcionamiento
REC CONN CVR,48POS,MCON 1.2,45DEG	2-2311123-1	Ilustraci\u00F3n del producto 3D PDF	-	Tapa	PA 6	-	-	-	-
COVER,90,FOR 21POS.	2112167-1	Ilustraci\u00F3n del producto 3D PDF	21	Cubierta – Salida del cable	PA	90°	Con	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C
VERSCHL-KAP21P,DICH	1394052-1	Ilustraci\u00F3n del producto 3D PDF	21	Conjunto de la cubierta	PP MF	180°	Sin	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C
COVER F.21P REC-HSG	1394050-2	Ilustraci\u00F3n del producto 3D PDF	21	Tapa	PA GF	90°	Con	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C
REC CONN CVR,48POS,MCON 1.2,45DEG	1-2311123-1	Ilustraci\u00F3n del producto 3D PDF	-	Tapa	PA 6	-	-	-	-
COVER,90,FOR 26POS	2112046-1	Ilustraci\u00F3n del producto 3D PDF	26	Cubierta – Salida del cable	PA GF	90°	Sin	140 °C	-40 – 140 °C
76W COVER ASSY	2289089-1	Ilustraci\u00F3n del producto 3D PDF	-	Conjunto de la cubierta	PA 6 GF	90°	Con	-	-
COVER,NW29	2141345-1	Ilustraci\u00F3n del producto 3D PDF	92	Cubierta – Salida del cable	PA	90°	Con	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C
TAB CONN CVR,62POS,AMP MCP 1.5K,90DEG	2423483-1	Ilustraci\u00F3n del producto 3D PDF	62	Cubierta – Salida del cable	PBT GF	90°	Con	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C
VERSCHL-KAP21P,DICH	1-1394052-1	Ilustraci\u00F3n del producto 3D PDF	21	Tapa	PA GF	-	Sin	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	-40 – 100 °C
COVER FOR 62POS.REC.HSG	1418882-1	Ilustraci\u00F3n del producto 3D PDF	62	Cubierta – Salida del cable	PA GF	90°	Con	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C
COVER F.15P REC-HSG	9-1394049-1	Ilustraci\u00F3n del producto 3D PDF	15	Cubierta – Salida del cable	PA GF	90°	Con	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C
COVER,58P, INLINE W-W CONN	2378357-1	Ilustraci\u00F3n del producto 3D PDF	-	Protector contra polvo	PBT GF	180°	Con	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C
COVER,FOR 22POS	2112452-2	Ilustraci\u00F3n del producto 3D PDF	22	Tapa	PA GF	90°	Sin	130 °C	-40 – 130 °C
COVER,FOR 22POS	2112452-1	Ilustraci\u00F3n del producto 3D PDF	22	Cubierta – Salida del cable	PA GF	90°	Con	130 °C	-40 – 130 °C
COVER,90,FOR 26POS	2112046-2	Ilustraci\u00F3n del producto 3D PDF	-	Cubierta – Salida del cable	PA GF	90°	Sin	140 °C	-40 – 140 °C
COVER,90,FOR 46POS	2112233-1	Ilustraci\u00F3n del producto 3D PDF	46	Cubierta – Salida del cable	PA GF	90°	Con	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C
COVER FOR 62 POS TAB HEADER ASSY	1718295-1	Ilustraci\u00F3n del producto 3D PDF	62	Tapa	PBT GF	-	Sin	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C
COVER,90,DEGREE	1703997-1	Ilustraci\u00F3n del producto 3D PDF	92	Cubierta – Salida del cable	PA	90°	Sin	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C
REC CONN CVR ASSY,96POS,AMP MCP 2.8	2360002-1	Ilustraci\u00F3n del producto 3D PDF	-	Tapa	PBT	90°	Con	125 °C	-40 – 125 °C
COVER,90,25/29POS REC HSG	2327810-1	Ilustraci\u00F3n del producto 3D PDF	25	Cubierta – Salida del cable	PA GF	90°	Sin	140 °C	-40 – 140 °C
COVER	2344956-1	Ilustraci\u00F3n del producto 3D PDF	-	Tapa	PBT GF10	-	Con	-	-
COVER F.21P REC-HSG	9-1394050-1	Ilustraci\u00F3n del producto 3D PDF	21	Cubierta – Salida del cable	PA GF	90°	Con	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-40 – 120 °C
REC CONN CVR ASSY,58POS,AMP MCP 2.8	2359998-1	Ilustraci\u00F3n del producto 3D PDF	-	Tapa	PBT	90°	Con	125 °C	-40 – 125 °C
COVER,90	1823500-1	Ilustraci\u00F3n del producto 3D PDF	62	Cubierta – Salida del cable	PA GF	90°	Con	140 °C	-40 – 140 °C

Descripción General

Para lograr una clasificación IP6K9K en los conectores LEAVYSEAL, se deben usar carcasas posteriores.

Más productos LEAVYSEAL

Descubre todos los productos LEAVYSEAL
Los conectores LEAVYSEAL están disponibles en carcasas y cabezales resistentes. Las carcasas posteriores, los adaptadores, las correderas de bloqueo y las cubiertas protectoras son elementos accesorios disponibles para su uso con los conectores LEAVYSEAL.

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Sellable No, Sí
Tipo de accesorio de seguridad y alivio de tensión Conjunto de la cubierta, Cubierta – Salida del cable, Protector contra polvo, Tapa

Características de la configuración

Número de posiciones 15, 21, 22, 25, 26, 46, 62, 92

Características del cuerpo

Color del producto Negro
Material primario del producto PA, PA 6, PA 6 GF, PA GF, PBT, PBT GF, PBT GF10, PP MF
Ángulo de salida del cable 180°, 90°

Fijación mecánica

Alivio de tensión Con, Sin

Dimensiones

Rango compatible de diámetros del haz de cables (in) .669, .732, .748, .76, .827, 1.024, 1.126, 1.161, 1.228
Rango compatible de diámetros del haz de cables (mm) 17, 18.6, 19, 19.3, 21, 26, 28.6, 29.5, 31.2
Rango compatible de diámetros del haz de cables (mm) 17, 18.6, 19, 19.3, 21, 26, 28.6, 29.5, 31.2
Rango compatible de diámetros del haz de cables (in) .669, .732, .748, .76, .827, 1.024, 1.126, 1.161, 1.228

Condiciones de uso

Compatible con el estilo del conector Carcasa para terminales hembra, Carcasa para terminales macho, Receptáculo
Temperatura de funcionamiento (máx.) (°C) 65, 70, 75, 80, 85, 90, 100, 105, 110, 120, 125, 130, 140
Temperatura de funcionamiento (máx.) (°F) 212, 248, 257, 266, 284
Rango de temperatura de funcionamiento (°C) -40 – 140, -40 – 125, -40 – 100, -40 – 130, -40 – 120
Rango de temperatura de funcionamiento (°F) -40 – 284, -40 – 266, -40 – 212, -40 – 257, -40 – 248

Estándares de la industria

Índice de flamabilidad UL UL 94HB, UL 94V-0
Grado IP IPX9K

Características del empaquetado

Método de empaque A granel, Bolsa, Bolsa y caja, Caja, Caja de cartón
Cantidad por empaque 72, 100, 150, 200, 250, 300, 500, 1000

Otro

Requiere mantenimiento Sí

Número de referencia

Número interno de TE CAT-L489-B128
