Descripción General

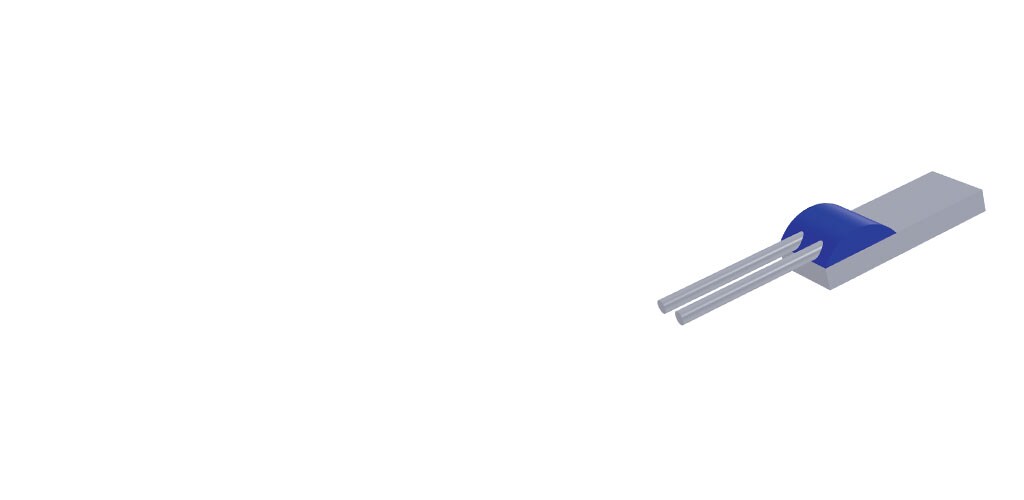

Elemento de película delgada de sensor RTD
Características del producto
-
Tipo de sensor RTD : Placa delgada
-
Tipo de elemento : Chip de cerámica
-
Material de elemento : Platino
-
Estilo de cable conductor : Conductores desnudos
-
Temperatura de funcionamiento (máx.) : 600 °C [ 1112 °F ]
El sensor RTD con elemento de película delgada está fabricado en platino depositado sobre un sustrato cerámico y luego recubierto con vidrio.
Ventajas
- Delgado, plano, pequeño
- Dos cables
- Robustez mecánica
- Rango de temperatura: de -200 °C a 600 °C
- Configuración del elemento de platino: 100 ohmios, 1,000 ohmios; precisión a 0 °C: ±0.06 %, ±0.12 %
- Configuración del elemento de níquel: 120 ohmios; precisión a 0 °C: ±0.5 %
Usos
- Procesos
- Aplicaciones aeroespaciales
- Defensa
- Fusión en caliente
- Motores/generadores
Preguntas frecuentes
P: ¿Qué es un RTD?
R: Un RTD (detector de temperatura de resistencia) es un sensor cuya resistencia cambia a medida que cambia la temperatura. La resistencia se incrementa a medida que aumenta la temperatura del sensor. Se sabe que existe una relación entre la resistencia y la temperatura, la cual se puede repetir con el transcurso del tiempo. Un RTD es un dispositivo pasivo. No produce una salida por sí solo. Se utilizan dispositivos electrónicos externos para medir la resistencia del sensor pasando una pequeña corriente eléctrica a través del sensor para generar voltaje.
Leer más: Comprensión de los RTD
P: ¿Cuál es la resistencia estándar de un RTD de platino?
R: Descarga el PDF: Nota de aplicación de la tabla de temperaturas de la resistencia RTD.
Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.
Características del tipo de producto
-
Tipo de sensor RTD Placa delgada
-
Tipo de elemento Chip de cerámica
-
Material de elemento Platino
-
Estilo de cable conductor Conductores desnudos
Condiciones de uso
-
Temperatura de funcionamiento (máx.) 600 °C [ 1112 °F ]
Número de referencia
-
Número interno de TE CAT-RTD0045
Páginas de catálogo y hojas de datos
- TESS-ANDO-DS0096 Inglés
