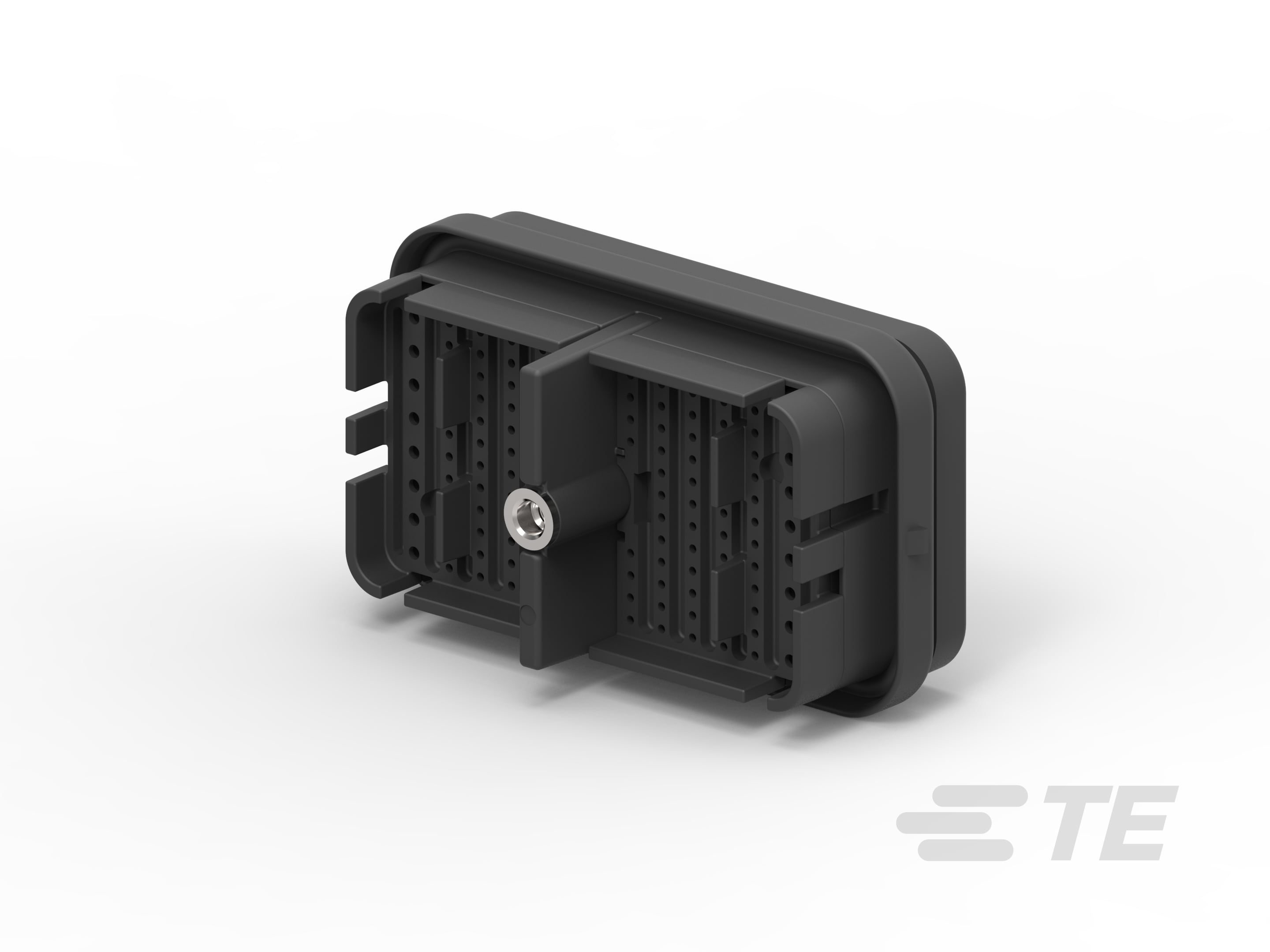

DRB12-128PAE-L018

Activo

Housing for Male Terminals, Wire-to-Wire, 128 Position, 4.45 mm / 6.71 mm [.175 in / .264 in] Centerline, Sealable, Black, Wire & Cable, DEUTSCH DRB

DRB12-128PAE-L018

Activo

Housing for Male Terminals, Wire-to-Wire, 128 Position, 4.45 mm / 6.71 mm [.175 in / .264 in] Centerline, Sealable, Black, Wire & Cable, DEUTSCH DRB

- DEUTSCH
- DEUTSCH DRB

Núm. interno de TE: DRB12-128PAE-L018
Descripción interna de TE: REC, 128P, BLK, E, CAP, A
Núm. de alias: ZPF000000000145699 8-1899817-6
Todo DEUTSCH DRB Housings (19)

Sistema de conectores : Cable a cable
Número de posiciones : 128
Tipo de conector y de carcasa : Carcasa para terminales macho
Distancia entre pines (mm): 4.45, 6.71
Distancia entre pines (in): .264, .175
Sellable : Sí

Ver todas las características

Más Menos

Muestras gratis
Piezas y herramientas compatibles

Documentos

Ilustraciones de productos

DRB12-128P*E-L018 ENG_CD_DRB12-128PXE-L018_B.pdf Inglés
DRB12-128P*E-L018 tif Inglés

Archivos CAD

Descargar modelo ECAD
Descargar el Library Loader gratuito para convertir este archivo a tu herramienta ECAD. Más información sobre el modelo ECAD.
3D PDF 3D_CVM_CVM_DRB12-128PAE-L018_99.pdf 3D
Esquema del producto ENG_CVM_CVM_DRB12-128PAE-L018_99.2d_dxf.zip Inglés
ENG_CVM_CVM_DRB12-128PAE-L018_99.3d_igs.zip Inglés
ENG_CVM_CVM_DRB12-128PAE-L018_99.3d_stp.zip Inglés

Páginas de catálogo y hojas de datos

TERMINALS AND CONNECTORS ENG_CS_TS_ICT_T_C_CAT_A.pdf Inglés
ICT Terminals and Connectors Catalogue ENG_DS_1-1773950-7_A.pdf Inglés

Especificaciones del producto

Especificación de la aplicación ENG_SS_114-151021_A.pdf Inglés
Informe de ingeniería ENG_SS_502-151021_A.pdf Inglés
Especificación del producto ENG_SS_108-151021_A1.pdf Inglés
Informe de prueba de cualificación ENG_SS_501-151021_A.pdf Inglés

Homologaciones de la agencia

Informe UL ENG_AAD_UL_CERT_E28476_20171220_C1_A.pdf Inglés

Aviso sobre cambio en producto

Ver aviso sobre cambio en producto Se requiere iniciar sesión para acceder a los avisos sobre cambio en producto

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.

Características del tipo de producto

Sistema de conectores : Cable a cable
Tipo de conector y de carcasa : Carcasa para terminales macho
Sellable : Sí
El conector y el contacto se conectan a : Alambres y cables
Función principal de bloqueo : Integrado en la carcasa
Forma del conector : Rectangular
Conector mixto e híbrido : Sí

Características de la configuración

Número de posiciones : 128
Número de filas : 12
Código de sellado de conector : Sello E
Modificación de conector : Enrutador para cables
Posición de cavidad ciega : 0

Características de la carcasa

Distancia entre pines (mm): 4.45, 6.71
Distancia entre pines (in): .264, .175
Material de la carcasa : PA GF

Características del contacto

Diámetro de pin de conexión (mm): 2.39, 1.59
Diámetro de pin de conexión (in): .063, .094
Corriente nominal de contacto (máx.) (A): 25, 13
Tipo de contacto : Pin
Tamaño de contacto : Tamaño 16, Tamaño 12

Características del cuerpo

Color del producto : Negro
Conector y código de polarización : A
Ángulo de salida del cable : 180°

Operación/aplicación

Aplicación de circuitos : Potencia

Fijación mecánica

Tipo de montaje del conector : Montaje de cable (colgante libre)
Alineación de conexión : Con
Tipo de alineación de conexión : Con código
Aseguramiento de la posición del terminal : No
Alivio de tensión : Con

Condiciones de uso

Temperatura de funcionamiento (máx.) : 125 °C [ 257 °F ]
Rango de temperatura de funcionamiento : -55 – 125 °C [ -67 – 257 °F ]

Características eléctricas

Arquitectura del voltaje nominal (V): 250
Voltaje de funcionamiento (VDC): 250
Voltaje de funcionamiento (VAC): 250

Otro

Posibilidad de asegurar la posición del conector : No
Conformidad con la directiva RoHS de la UE : Conforme
En conformidad con las normas VFU de la UE : Conforme
Requiere mantenimiento : Sí

Dimensiones

Altura del conector : 75.34 mm [ 2.966 in ]
Longitud del producto : 58.19 mm [ 2.291 in ]
Ancho de producto : 125.75 mm [ 4.951 in ]
Rango de diámetro de aislamiento compatible (mm): 1.35 – 3.05, 2.46 – 4.01
Rango de diámetro de aislamiento compatible (in): .097 – .158, .053 – .12
Distancia entre filas (mm): 7.62, 8.61
Distancia entre filas (in): .3, .339

DRB12-128PAE-L018

Housing for Male Terminals, Wire-to-Wire, 128 Position, 4.45 mm / 6.71 mm [.175 in / .264 in] Centerline, Sealable, Black, Wire & Cable, DEUTSCH DRB

DRB12-128PAE-L018

Housing for Male Terminals, Wire-to-Wire, 128 Position, 4.45 mm / 6.71 mm [.175 in / .264 in] Centerline, Sealable, Black, Wire & Cable, DEUTSCH DRB

Sistema de conectores : Cable a cable

Número de posiciones : 128

Tipo de conector y de carcasa : Carcasa para terminales macho

Distancia entre pines (mm): 4.45, 6.71

Distancia entre pines (in): .264, .175

Sellable : Sí

Documentos

Ilustraciones de productos

Archivos CAD

Páginas de catálogo y hojas de datos

Especificaciones del producto

Homologaciones de la agencia

Aviso sobre cambio en producto

Características

Características del tipo de producto

Sistema de conectores : Cable a cable

Tipo de conector y de carcasa : Carcasa para terminales macho

Sellable : Sí

El conector y el contacto se conectan a : Alambres y cables

Función principal de bloqueo : Integrado en la carcasa

Forma del conector : Rectangular

Conector mixto e híbrido : Sí

Características de la configuración

Número de posiciones : 128

Número de filas : 12

Código de sellado de conector : Sello E

Modificación de conector : Enrutador para cables

Posición de cavidad ciega : 0

Características de la carcasa

Distancia entre pines (mm): 4.45, 6.71

Distancia entre pines (in): .264, .175

Material de la carcasa : PA GF

Características del contacto

Diámetro de pin de conexión (mm): 2.39, 1.59

Diámetro de pin de conexión (in): .063, .094

Corriente nominal de contacto (máx.) (A): 25, 13

Tipo de contacto : Pin

Tamaño de contacto : Tamaño 16, Tamaño 12

Características del cuerpo

Color del producto : Negro

Conector y código de polarización : A

Ángulo de salida del cable : 180°

Operación/aplicación

Aplicación de circuitos : Potencia

Fijación mecánica

Tipo de montaje del conector : Montaje de cable (colgante libre)

Alineación de conexión : Con

Tipo de alineación de conexión : Con código

Aseguramiento de la posición del terminal : No

Alivio de tensión : Con

Condiciones de uso

Temperatura de funcionamiento (máx.) : 125 °C [ 257 °F ]

Rango de temperatura de funcionamiento : -55 – 125 °C [ -67 – 257 °F ]

Características eléctricas

Arquitectura del voltaje nominal (V): 250

Voltaje de funcionamiento (VDC): 250

Voltaje de funcionamiento (VAC): 250

Otro

Posibilidad de asegurar la posición del conector : No

Conformidad con la directiva RoHS de la UE : Conforme

En conformidad con las normas VFU de la UE : Conforme

Requiere mantenimiento : Sí

Dimensiones

Altura del conector : 75.34 mm [ 2.966 in ]

Longitud del producto : 58.19 mm [ 2.291 in ]

Ancho de producto : 125.75 mm [ 4.951 in ]

Rango de diámetro de aislamiento compatible (mm): 1.35 – 3.05, 2.46 – 4.01

Rango de diámetro de aislamiento compatible (in): .097 – .158, .053 – .12

Distancia entre filas (mm): 7.62, 8.61

Distancia entre filas (in): .3, .339

Estándares de la industria

Compatible con organizaciones o normas : SAE J2030

Grado IP : IP6K9K, IP68

Características del empaquetado

Método de empaque : Caja

Cantidad por empaque : 72
