DRB12-48PBE-L018

Activo

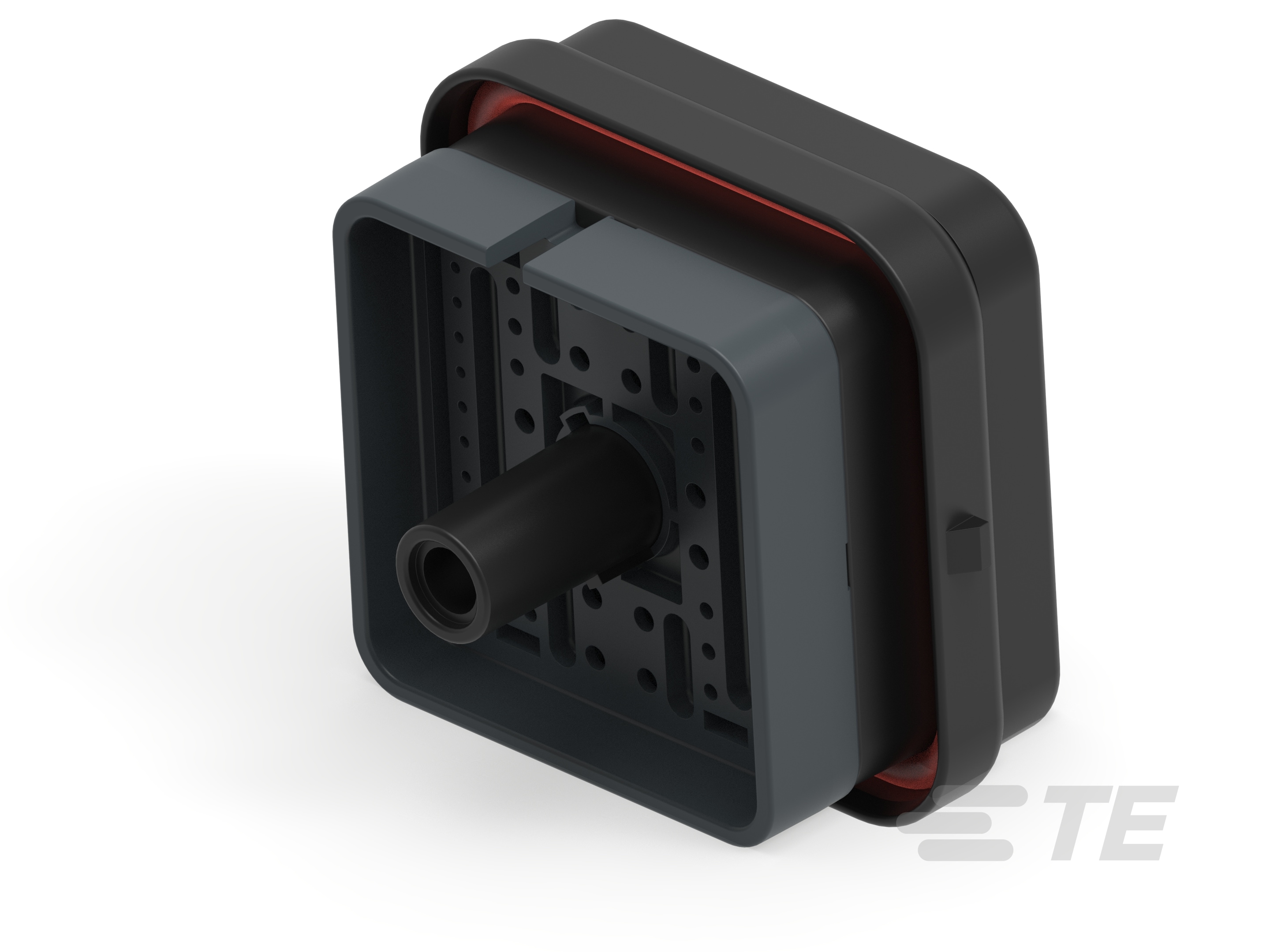

Housing for Male Terminals, Wire-to-Wire, 48 Position, 3.81 mm / 4.7 mm / 6.71 mm [.15 in / .185 in / .264 in] Centerline, Sealable, Black

DRB12-48PBE-L018

Activo

Housing for Male Terminals, Wire-to-Wire, 48 Position, 3.81 mm / 4.7 mm / 6.71 mm [.15 in / .185 in / .264 in] Centerline, Sealable, Black

- DEUTSCH
- DEUTSCH DRB

Núm. interno de TE: DRB12-48PBE-L018
Descripción interna de TE: REC, 48P, BLK, E, CAP, B
Núm. de alias: DRB12-48PBE-L018-LD DRB12-48PBE-L018-LS DRB12-48PBE-L018-L 7-1899817-0
Todo DEUTSCH DRB Housings (19)

Método de empaque : Caja
Rango de temperatura de funcionamiento : -55 – 125 °C [ -67 – 257 °F ]
Color del producto : Negro
Distancia entre filas (mm): 7.77, 8.41, 8.2, .64, 7.57
Distancia entre filas (in): .323, .331, .306, .025, .298
Alineación de conexión : Con

Ver todas las características

Más Menos

Piezas y herramientas compatibles

Documentos

Ilustraciones de productos

DRB RECP ASM ENG_CD_DRB12-48PXE-L018_-.pdf Inglés

Archivos CAD

Descargar modelo ECAD
Descargar el Library Loader gratuito para convertir este archivo a tu herramienta ECAD. Más información sobre el modelo ECAD.
3D PDF 3D_CVM_CVM_DRB12-48PBE-L018_C_c-drb12-48pbe-l018-c-3d.pdf 3D
Esquema del producto ENG_CVM_CVM_DRB12-48PBE-L018_C_c-drb12-48pbe-l018-c.2d_dxf.zip Inglés
ENG_CVM_CVM_DRB12-48PBE-L018_C_c-drb12-48pbe-l018-c.3d_igs.zip Inglés
ENG_CVM_CVM_DRB12-48PBE-L018_C_c-drb12-48pbe-l018-c.3d_stp.zip Inglés

Páginas de catálogo y hojas de datos

TERMINALS AND CONNECTORS ENG_CS_TS_ICT_T_C_CAT_A.pdf Inglés
CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf Inglés

Especificaciones del producto

Especificación de la aplicación ENG_SS_114-151021_A.pdf Inglés
Informe de ingeniería ENG_SS_502-151021_A.pdf Inglés
Especificación del producto ENG_SS_108-151021_A1.pdf Inglés
Informe de prueba de cualificación ENG_SS_501-151021_A.pdf Inglés

Homologaciones de la agencia

Informe UL ENG_AAD_UL_CERT_E28476_20171220_C1_A.pdf Inglés

Aviso sobre cambio en producto

Ver aviso sobre cambio en producto Se requiere iniciar sesión para acceder a los avisos sobre cambio en producto

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.

Características del tipo de producto

Función principal de bloqueo : Integrado en la carcasa
Sellable : Sí
Conector mixto e híbrido : Sí
Tipo de conector y de carcasa : Carcasa para terminales macho
Forma del conector : Rectangular
El conector y el contacto se conectan a : Alambres y cables
Sistema de conectores : Cable a cable

Características de la configuración

Posición de cavidad ciega : 0
Número de posiciones : 48
Modificación de conector : Enrutador para cables
Número de filas : 6
Código de sellado de conector : Sello E

Características eléctricas

Voltaje de funcionamiento (VAC): 250
Voltaje de funcionamiento (VDC): 250
Arquitectura del voltaje nominal (V): 250

Características del cuerpo

Color del producto : Negro
Conector y código de polarización : B
Ángulo de salida del cable : 180°

Características del contacto

Tamaño de contacto : Tamaño 16, Tamaño 12, Tamaño 20
Corriente nominal de contacto (máx.) (A): 7.5, 13, 25
Diámetro de pin de conexión (mm): 1.02, 1.59, 2.39
Diámetro de pin de conexión (in): .04, .063, .094
Tipo de contacto : Pin

Fijación mecánica

Alineación de conexión : Con
Tipo de alineación de conexión : Con código
Tipo de montaje del conector : Montaje de cable (colgante libre)
Aseguramiento de la posición del terminal : No
Alivio de tensión : Con

Características de la carcasa

Distancia entre pines (mm): 3.81, 4.7, 6.71
Distancia entre pines (in): .15, .185, .264
Material de la carcasa : PA GF

Dimensiones

Distancia entre filas (mm): .64, 7.57, 7.77, 8.2, 8.41
Distancia entre filas (in): .025, .298, .306, .323, .331
Ancho de producto : 66.19 mm [ 2.606 in ]
Altura del conector : 66.19 mm [ 2.606 in ]
Rango de diámetro de aislamiento compatible (mm): 1.02 – 2.41, 1.35 – 3.05, 2.46 – 4.01
Rango de diámetro de aislamiento compatible (in): .04 – .095, .053 – .12, .097 – .158
Longitud del producto : 52.76 mm [ 2.077 in ]

Condiciones de uso

Rango de temperatura de funcionamiento : -55 – 125 °C [ -67 – 257 °F ]
Temperatura de funcionamiento (máx.) : 125 °C [ 257 °F ]

Operación/aplicación

Aplicación de circuitos : Potencia

Estándares de la industria

Grado IP : IP68, IP6K9K
Compatible con organizaciones o normas : SAE J2030

Características del empaquetado

Método de empaque : Caja
Cantidad por empaque : 36

Otro

Posibilidad de asegurar la posición del conector : No
Requiere mantenimiento : Sí
