DEUTSCH DTP Headers

DEUTSCH DTP Headers-CAT-D486-H342
  • DEUTSCH
|
  • DEUTSCH DT
    • ,
  • DEUTSCH DTP

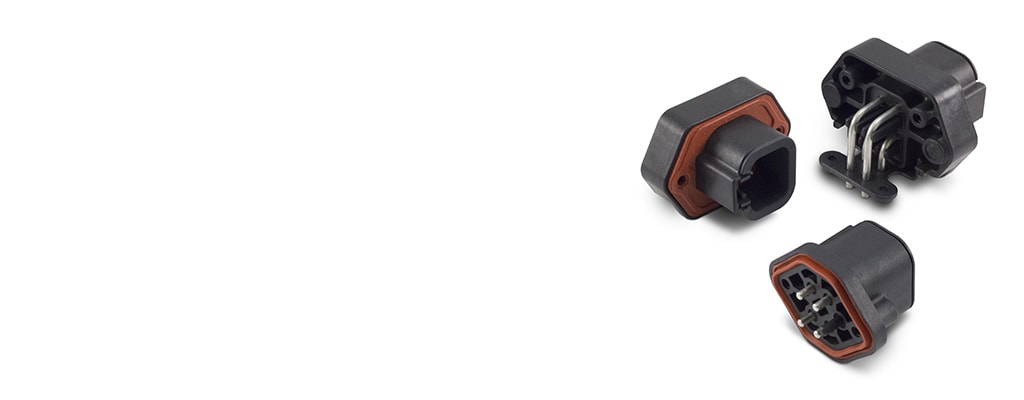

Los cabezales DEUTSCH DTP están disponibles con 4 cavidades y alojan contactos de tamaño 12, clasificados para 25 amperios. Los cabezales DTP cuentan con pines rectos o de ángulo recto.
Más Menos

Características del producto

  • Tipo de ensamble de conector PCB : Cabezal para montaje PCB

  • Orientación del montaje en PCB : Vertical, Ángulo recto

  • Sistema de conectores : Cable a placa

  • Número de posiciones : 4

  • Número de filas : 2

Disponible en

LADD Inc
Descripción General
Los cabezales DEUTSCH DTP son soluciones de PCB de 25 amperios.

Descripción general de la serie

  • Compatible con contactos de tamaño 12 (25 amperios)
  • De 10 AWG a 14 AWG (de 6.00 mm² a 2.00 mm²)
  • Diseños de 2 y 4 cavidades
  • Montaje en línea, con brida o en PCB
  • Carcasa rectangular termoplástica
  • Sujetador integrado para el acoplamiento
  • Los bloqueos de cuña confirman la alineación y retención de contactos
  • Accesorios disponibles: fundas, empaques, clips de montaje
  1. Descripción general del conector familia DEUTSCH DT e instrucciones de montaje (en inglés)

Conozca nuestros conectores DEUTSCH DT, DTM y DTP probados en el campo para aplicaciones de entornos hostiles. Vea este video para obtener una descripción general de los conectores e instrucciones paso a paso sobre la inserción y la remoción de los contactos, como así también sobre el acoplamiento y desacoplamiento.

Video instructivo para la familia de conectores DEUTSCH DT de TE, incluidos los conectores DT, DTM y DTP.

Productos DEUTSCH DTP adicionales

Preguntas frecuentes

Preguntas frecuentes

P:    ¿Qué es un conector DTP?

R:     Los conectores DEUTSCH DTP sellados a prueba de factores ambientales están diseñados para aplicaciones de cable a cable y de cable a placa. Los conectores DTP se utilizan en aplicaciones en entornos hostiles, en los que incluso una pequeña degradación en la conexión podría ser crítica.

P:    ¿Cuáles son las aplicaciones adecuadas para los conectores DTP?

R:     Son aptos para camiones, autobuses, vehículos todoterreno, vehículos de emergencia, motocicletas y para aplicaciones recreativas, marinas y de la construcción, la agricultura, la minería y la silvicultura.



LEE MÁS PREGUNTAS FRECUENTES SOBRE LOS CONECTORES DEUTSCH DTP

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características eléctricas

  • Voltaje de funcionamiento (VDC) 250

  • Arquitectura del voltaje nominal (V) 12, 24

  • Voltaje de funcionamiento (VAC) 250

  • Voltaje nominal (máx.) (VDC) 48, 24, 12

  • Voltaje nominal (máx.) (VAC) 250

Operación/aplicación

  • Con protección  No

  • Aplicación de circuitos  Potencia

Características del contacto

  • Diámetro de pin de conexión  2.39 mm [ .094 in ]

  • Tamaño de contacto  Tamaño 12

  • Material de recubrimiento para área de conexión de contacto  Estaño

  • Tipo de contacto  Pin

  • Corriente nominal de contacto (máx.) (A) 25

Fijación mecánica

  • Característica del montaje en panel  Con

  • Tipo de retención de la conexión  Interfaz de bloqueo

  • Orificios de montaje  Con

  • Tipo de alineación de conexión  Sin llave

  • Tipo de retención de montaje en PCB  Tornillo de montaje

  • Retención de la conexión  Con

  • Retención de montaje en PCB  Con

  • Alineación de montaje en PCB  Con

  • Tipo de montaje del conector  Montaje en panel

  • Alineación de conexión  Con, Sin

Características de la configuración

  • Número de secciones  1

  • Número de posiciones de señal  0

  • Orientación del montaje en PCB  Vertical, Ángulo recto

  • Número de posiciones  4

  • Número de filas  2

Características del tipo de producto

  • Cabezal mixto e híbrido  No

  • Forma del conector  Rectangular

  • Tipo de ensamble de conector PCB  Cabezal para montaje PCB

  • Sistema de conectores  Cable a placa

  • Tipo de conector de pines para PCB  Totalmente blindado

  • Sellable  Sí

  • El conector y el contacto se conectan a  Alambres y cables

Otro

  • Número de interfaz  DTP04-4P

  • Conformidad con la directiva RoHS de la UE  Conforme con exenciones

  • En conformidad con las normas VFU de la UE  Conforme con exenciones

Dimensiones

  • Longitud del conector (mm) 42.34, 26.8

  • Longitud del conector (in) 1.667, 1.055

  • Altura del perfil desde la PCB (mm) 26.8, 36.5

  • Altura del perfil desde la PCB (in) 1.055, 1.437

  • Ancho del conector (mm) 34.93, 54.1

  • Ancho del conector (in) 2.13, 1.375

  • Grosor de la PCB (recomendado)  .78 – 3.18 mm [ .031 – .125 in ]

Condiciones de uso

  • Temperatura de funcionamiento (máx.)  125 °C [ 257 °F ]

  • Rango de temperatura de funcionamiento  -55 – 125 °C [ -67 – 257 °F ]

Características del empaquetado

  • Cantidad por empaque  384, 125

  • Método de empaque  Caja

Estándares de la industria

  • Grado IP  IP6K9K, IP68

  • Índice de flamabilidad UL  No probado

Características del cuerpo

  • Color del producto  Negro, Gris

Características de la terminación

  • Método de conexión a PCB  Orificio pasante: soldadura

Características de la carcasa

  • Distancia entre pines  10.16 mm [ .4 in ]

Número de referencia

  • Número interno de TE CAT-D486-H342
