Conectores mixtos de señal y de potencia para aplicaciones automotrices

TE Connectivity cuenta con el portafolio más completo de soluciones de conectores mixtos que combinan múltiples combinaciones de soluciones de conectores de señal y de potencia baja a media. Además de plataformas versátiles listas para usar de conectores automotrices sellados y no sellados de alto rendimiento, robustos y compactos, con opciones para conexiones de dispositivo (de cable a PCB) y en línea (cable a cable). Estas soluciones están diseñadas para garantizar la facilidad de ensamble y la conectividad optimizada en función del espacio, adaptadas a los requisitos específicos de las aplicaciones de los clientes.

Contáctanos

CPA/ISL

Toleran entornos automotrices difíciles; con capacidad CPA e ISL para mejorar la seguridad de las conexiones.

CHICO

Liviano y compacto, a la vez que se reduce la complejidad de las conexiones.

VARIOS

Terminales de múltiples tamaños dentro de conectores preparados para la automatización.

El cambio hacia arquitecturas electrónicas y eléctricas (E/E) de última generación reduce el número de ECU, incluso cuando el número de sensores y accionadores sigue creciendo. Las topologías de cableado están evolucionando de múltiples conexiones separadas punto a punto a un número menor de conexiones multipunto. En consecuencia, es necesario que las ECU y los controladores de zona funcionen cada vez mejor con múltiples sensores y accionadores, lo que requiere interfaces de conectores mixtos que se adapten tanto a las conexiones de señal como a las de potencia dentro de un mismo conector.

Esta consolidación de las arquitecturas E/E presenta una oportunidad para reducir la escala y la complejidad de las conexiones, a la vez que se armonizan las interfaces entre cada módulo. En respuesta, TE Connectivity ha desarrollado una gama de conectores que son compatibles tanto con conexiones de señal como de potencia. Además, en colaboración con la industria de las máquinas herramienta, TE Connectivity ayuda a los fabricantes de automóviles a aprovechar las ventajas de la automatización de los procesos de fabricación de arneses.

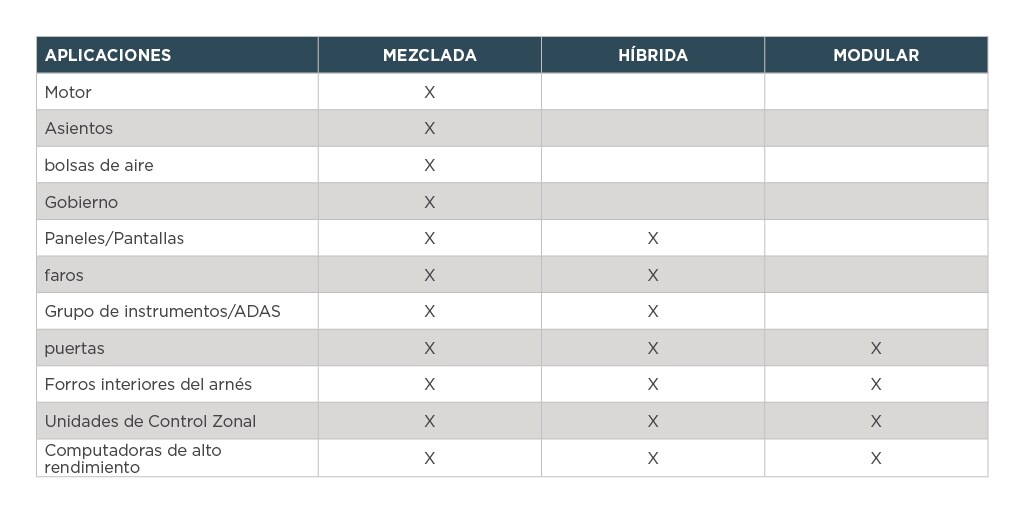

SOLUCIONES MIXTAS VS. HÍBRIDAS VS. MODULARES

Conector mixto (señal, potencia)                       Los conectores mixtos están diseñados para combinar múltiples tamaños de terminales de señal y de potencia dentro de una interfaz (p. ej.: 0.50 mm, 0.64 mm, 1.2 mm, 2.8 mm, etc.).
HÍBRIDOS (señal, potencia y datos) Los conectores híbridos amplían el concepto de los conectores mixtos al integrar terminales de conectividad de datos de alta velocidad en un solo conector.
MODULAR (flexible, adaptable, listo para la automatización y miniaturizado) Los conectores modulares se pueden personalizar o adaptar combinando diferentes módulos o componentes en un solo conector, lo que resulta en máxima flexibilidad, adaptabilidad y tiempo de comercialización.

CONECTORES MIXTOS: miniaturización, señal y baja potencia – SIN SELLAR


PRODUCTO DE TE CONNECTIVITY
TERMINAL (0.50 mm)
TERMINAL (0.64 mm)
TERMINAL (1.2 mm)
TERMINAL (1.5 mm)
TERMINAL (2.8 mm)
CPA
CONEXIÓN
Conector mixto sin sellar 12 posiciones Conector mixto sin sellar 12 posiciones

12

-

-

4

-

No

Conector cable a PCB
Conector de cable a cable mixto sin sellar 13 posiciones Conector de cable a cable mixto sin sellar 13 posiciones

1(0.8)

12

-

-

-

No

Cable a cable
Conector mixto sin sellar 16 posiciones Conector mixto sin sellar 16 posiciones

12

-

4

-

-

No

Conector cable a PCB
Conector sin sellar 22 posiciones Conector sin sellar 22 posiciones

-

-

18

-

4

No

Conector cable a PCB

De cable a dispositivo
Conector mixto sin sellar 25 posiciones Conector de cable a cable mixto sin sellar 25 posiciones

-

15

-

6

4

No

Cable a cable

La tabla del producto sólo se puede ver en una computadora de escritorio.

Para soluciones específicas  (contacta al representante de ventas de TE Connectivity)

CONECTOR MIXTO: señal y baja/media potencia (SELLADO)


PRODUCTO DE TE CONNECTIVITY
TERMINAL (0.64 mm)
TERMINAL (1.2 mm)
TERMINAL (1.5 mm)
TERMINAL (2.8 mm)
TERMINAL (6.3 mm)
CPA
CONEXIÓN
Conector en línea mixto sellado 22 posiciones Conector de cable a cable mixto sellado 22 posiciones

6

12

-

4

-

No

Cable a cable
Conector en línea mixto sellado 22 posiciones Conector de cable a cable mixto sellado 22 posiciones

18

-

-

4

-

No

Cable a cable
Conector de cable a cable mixto sellado 34 posiciones Conector de cable a cable mixto sellado 34 posiciones

-

-

26

6

2

Sí

Cable a cable
Conector de cable a cable mixto sellado 48 posiciones Conector de cable a cable mixto sellado 48 posiciones

-

-

36

10

2

Sí

Cable a cable
Conector de cable a cable mixto sellado (puerta a carrocería) 50 posiciones REM Conector de cable a cable mixto sellado (puerta a carrocería) 50 posiciones REM

26

20

-

4

-

No

Cable a cable

La tabla del producto sólo se puede ver en una computadora de escritorio.

Para soluciones específicas  (contacta al representante de ventas de TE Connectivity)

CONECTOR MIXTO: señal y baja/media potencia (SIN SELLAR)


PRODUCTO DE TE CONNECTIVITY
TERMINAL (0.64 mm)
TERMINAL (1.2 mm)
TERMINAL (1.5 mm)
TERMINAL (2.8 mm)
TERMINAL (6.3 mm)
CPA
CONEXIÓN
Conector de cable a cable mixto sin sellar 10 posiciones Conector de cable a cable mixto sin sellar 10 posiciones

8

-

-

2

-

No

Cable a cable
Conector macho mixto sin sellar 24 posiciones Conector mixto sin sellar 24 posiciones

20

-

-

4

-

Sí

De cable a PCB, cable a dispositivo
Conector de cable a cable mixto sin sellar 24 posiciones Conector de cable a cable mixto sin sellar 24 posiciones

12

6

-

6

-

No

Cable a cable
Conector de pines para PCB mixto sin sellar 42 posiciones Conector mixto sin sellar 42 posiciones

32

-

-

10

-

No

Conector cable a PCB

La tabla del producto sólo se puede ver en una computadora de escritorio.

Para soluciones específicas  (contacta al representante de ventas de TE Connectivity)

CONECTOR MIXTO: baja y media potencia (SELLADO)


PRODUCTO DE TE CONNECTIVITY
TERMINAL (1.2 mm)
TERMINAL (1.5 mm)
TERMINAL (2.8 mm)
TERMINAL (6.3 mm)
TERMINAL (9.5 mm)
CPA
CONEXIÓN
Conector de cable a cable mixto sellado 4 posiciones Conector de cable a cable mixto sellado 4 posiciones

-

-

2

2

-

No

Cable a cable
Conector de cable a cable mixto sellado 12 posiciones Conector de cable a cable mixto sellado 12 posiciones

-

8

4

-

-

Opcional

Cable a cable
Conector de cable a cable mixto sellado 14 posiciones Conector de cable a cable mixto sellado 14 posiciones

8

-

6

-

-

Sí

Cable a cable
Conector de cable a cable mixto sellado 34 posiciones Conector de cable a cable mixto sellado 34 posiciones

-

26

6

2

-

No

Cable a cable
Conector de cable a cable mixto sellado 42 posiciones Conector de cable a cable mixto sellado 42 posiciones

-

32

10

-

-

No

Cable a cable

La tabla del producto sólo se puede ver en una computadora de escritorio.

Para soluciones específicas  (contacta al representante de ventas de TE Connectivity)

MIXTO: baja y media potencia (SIN SELLAR)


PRODUCTO DE TE CONNECTIVITY
TERMINAL (1.2 mm)
TERMINAL (1.5 mm)
TERMINAL (2.8 mm)
TERMINAL (4.8 mm)
TERMINAL (6.3 mm)
CPA
CONEXIÓN
Conector de cable a cable mixto sin sellar 20 posiciones Conector de cable a cable mixto sin sellar 20 posiciones

-

18

2

-

-

No

Cable a cable
Conector de cable a cable mixto sin sellar 32 posiciones Conector de cable a cable mixto sin sellar 32 posiciones

26

-

4

-

2

No

Cable a cable

La tabla del producto sólo se puede ver en una computadora de escritorio.

Para soluciones específicas  (contacta al representante de ventas de TE Connectivity)
