Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.

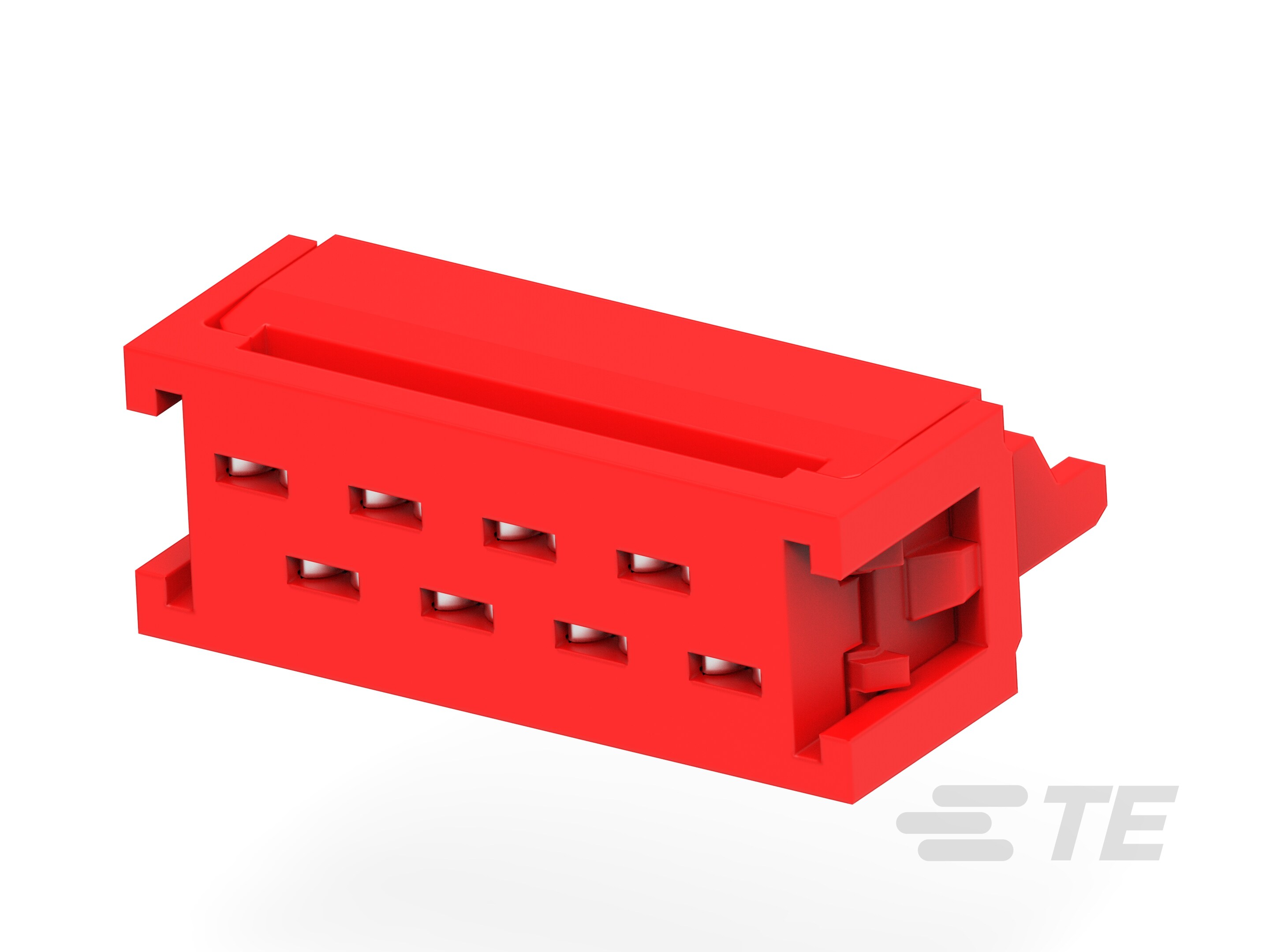

• Tipo de producto del conector : Conjunto de conector

• Tipo de conector de pines para PCB para cable cinta : Blindado

• Tipo de conector y de carcasa : Conector macho

• Tipo de conector para cable cinta : Macho en alambre

• El conector y el contacto se conectan a : Alambres y cables

• Sistema de conectores : Cable a placa

• Número de posiciones : 8

• Número de filas : 2

• Orientación del montaje en PCB : Vertical

• Resistencia de aislamiento (MΩ): 1000

• Voltaje de funcionamiento (VAC): 100

• Voltaje de funcionamiento (VDC): 100

• Color del producto : Rojo

• Tamaño de conector : Norma

• Conexión en margarita : Con

• Material base de contacto : Bronce fosfórico

• Grosor de recubrimiento para área de conexión de contacto de cable : 3 – 5 µm [ 118.11 – 196.85 µin ]

• Material de recubrimiento para área de conexión de contacto de cable : Estaño

• Material de recubrimiento para área de conexión de contacto de PCB : Estaño

• Grosor de terminal tab : .4 mm [ .016 in ]

• Corriente nominal de contacto (máx.) (A): 1.5

• Acabado de material de recubrimiento para área de conexión de contacto del alambre : Mate

• Acabado de material de recubrimiento para área de conexión de contacto de PCB : Mate

• Grosor de material de recubrimiento para área de conexión de contacto : 3 – 5 µm [ 118.11 – 196.85 µin ]

• Material de recubrimiento para área de conexión de contacto : Estaño

• Tipo de contacto : Pin

• Ancho de terminal tab : .7 mm [ .028 in ]

• Material de recubrimiento base de contacto : Níquel

• Método de conexión a alambre y cable : Desplazamiento de aislamiento (IDC)

• Alineación de conexión : Con

• Tipo de retención de contactos dentro de la carcasa : Ajuste a presión

• Retención de la conexión : Con

• Alineación de montaje en PCB : Sin

• Tipo de alineación de conexión : Polarización

• Tipo de montaje del conector : Montaje de cable (colgante libre)

• Retención de montaje en PCB : Sin

• Tipo de retención de la conexión : Fricción por contacto

• Distancia entre pines : 1.27 mm [ .05 in ]

• Material de la carcasa : PBT GF

• Distancia entre filas : 2 mm [ .059 in ]

• Longitud del conector : 13.6 mm [ .535 in ]

• Calibre del cable (AWG): 28

• Altura del conector : 6.8 mm [ .27 in ]

• Rango de diámetro de aislamiento compatible : .8 – 1 mm [ .035 – .039 in ]

• Calibre del cable (mm²): .08 – .09

• Rango de temperatura de funcionamiento : -40 – 105 °C [ -40 – 221 °F ]

• Aplicación de circuitos : Señal

• Grado UL : Reconocido

• Compatible con organizaciones o normas : UL

• Índice de flamabilidad UL : UL 94V-0

• Compatible con productos aprobados : UL E28476
