Descripción General
Acelerómetro para detección de peatones SAE y NCAP
- MEAS
- MEAS 40A

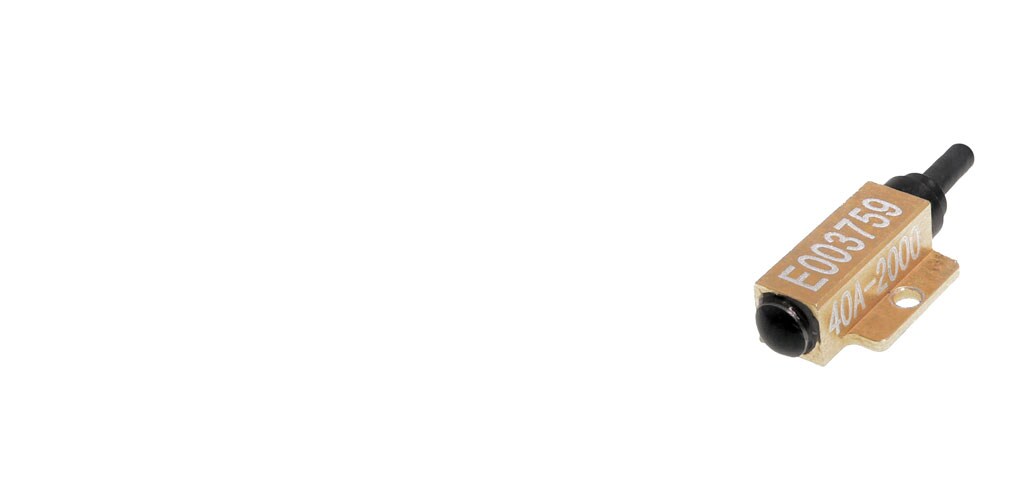

El sensor para pruebas de impacto a peatones modelo 40A es un pequeño acelerómetro piezorresistivo diseñado para cumplir con las últimas especificaciones SAE J211/J2570 (agosto de 2009).
Características del producto
-
Tipo de acelerómetro : MEMS DC
-
Tipo de producto del sensor de vibración : Acelerómetro MEMS
-
Número de ejes de detección : Uniaxial
-
Respuesta de frecuencia (Hz): De 0-200 a 0-4500
-
Tensión de salida máxima (VDC): ±.15
Descripción General
El sensor para pruebas de impacto a peatones modelo 40A es un pequeño acelerómetro piezorresistivo diseñado para cumplir con las últimas especificaciones SAE J211/J2570 (agosto de 2009).
Este sensor del acelerómetro cuenta con topes mecánicos incorporados, una carcasa de aleación de aluminio anodizado y una salida de cable flexible. El elemento de detección tiene amortiguación por fluido para extender el rango de frecuencia útil y reducir el efecto adverso del zumbido de altas frecuencias causado por la resonancia del sensor.
Ventajas
- Elementos piezorresistivos de silicio
- Rangos de ±25 g a ±2000 g
- Estimulación de 2 VCC - 10 VCC
- Rango de temperatura de -20 °C a +80 °C
- Sensor con gran amortiguación
- Sensibilidad transversal baja
- Compensación del cero de <±20 mV
Aplicaciones
- Instrumentación de muñecos antropomórficos
- Pruebas en la zona de impactos
- Pruebas de impacto a peatones
- Aplicaciones de pruebas de seguridad automotriz
- Pruebas de golpes e impactos
- Pruebas de disminución transitoria
Otros sensores de seguridad para automóviles
Serie 52F
Características
Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.
Características del tipo de producto
-
Tipo de empaque Plug & Play
-
Tipo de acelerómetro MEMS DC
-
Tipo de producto del sensor de vibración Acelerómetro MEMS
Características del cuerpo
-
Material primario del producto Aluminio anodizado
-
Peso del producto 5 g [ .175 oz ]
-
Número de ejes de detección Uniaxial
Características eléctricas
-
Salida de aceleración nula (mV) ±20
-
Rango de voltaje de excitación (VDC) 2 – 10
-
Tensión de salida máxima (VDC) ±.15
Otro
-
No linealidad (FSO) (%) ±1
-
Rango de aceleración (±) (g) 100, 2000, 500, 250, 25, 1000
-
Sensibilidad (mV/g) 1.5, .075, .15, .3, 6, .6
-
Conformidad con la directiva RoHS de la UE Conforme
Características de la configuración
-
Conexión eléctrica Cable integral
Condiciones de uso
-
Rango de temperatura de funcionamiento -20 – 80 °C [ -4 – 176 °F ]
Operación/aplicación
-
Tipo de corriente de salida CC
Estándares de la industria
-
Grado IP IP65
Características de la señal
-
Respuesta de frecuencia (Hz) De 0-200 a 0-4500
Fijación mecánica
-
Tipo de montaje de sensor Montaje de tornillo
Número de referencia
-
Número interno de TE CAT-PPA0007
